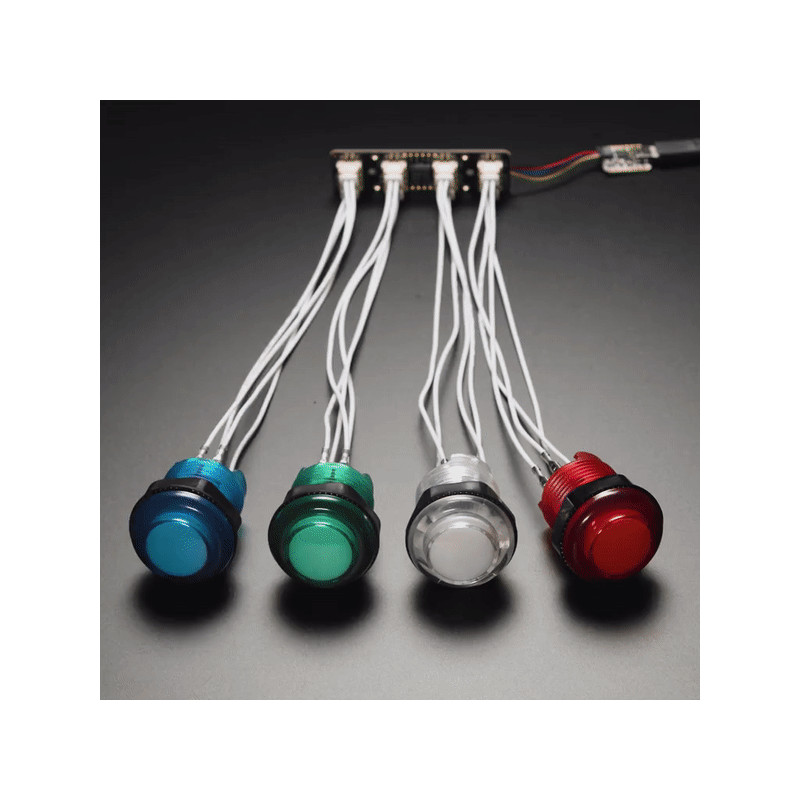

La seule chose meilleure qu'un bouton d'arcade lumineux est, peut-être, QUATRE boutons d'arcade lumineux - et c'est ce que le Breakout Adafruit LED Arcade Button 1x4 QT I2C vous permettra de faire !
Ce long circuit imprimé de 3" x 0,8" comporte 8 prises JST XH qui s'adaptent aux connecteurs rapides de nos boutons d'arcade. Chaque paire de XH vous permet de connecter un bouton d'arcade doté d'un illuminateur LED intégré, et facilite l'utilisation avec une planche à pain/perfboard ou avec un connecteur STEMMA QT (Qwiic) pour une connectivité I2C instantanée sur n'importe quelle plateforme.
Veuillez noter que chaque commande est livrée avec un circuit imprimé assemblé et programmé, mais sans boutons d'arcade LED ni câbles de connexion rapide JST XH. Nous disposons d'un large éventail de couleurs et de tailles, alors choisissez vos préférés pour les accompagner. Il s'agit simplement de la carte contrôleur qui se branche sur un microcontrôleur.
Un microcontrôleur intégré est préprogrammé avec notre firmware de balançoire à bascule, de sorte que les pressions sur les boutons et le contrôle PWM des LED se font par I2C. Vous pouvez même connecter plusieurs cartes en chaînant l'I2C et en ouvrant les cavaliers d'adresse I2C - avec quatre cavaliers, vous pouvez avoir jusqu'à 16 de ces cartes sur un seul bus I2C. Adafruit dispose des bibliothèques Arduino et CircuitPython/Python pour contrôler les Arcade 1x4's. Vous pouvez donc utiliser n'importe quel microcontrôleur/ordinateur pour créer rapidement des interfaces de boutons lumineux, sans avoir à configurer des sorties PWM. Ils ont constaté que de nombreuses LED dans les boutons ont besoin d'une alimentation de 5V pour s'allumer, et qu'elles sont faibles ou sombres à 3,3V. Ils ont donc ajouté un petit convertisseur élévateur pour vous permettre de vous allumer à 5V même si le microcontrôleur que vous utilisez est alimenté à 3V.
Vous pouvez également installer les connecteurs sur une planche d'essai si vous le souhaitez. Avec deux jeux de connecteurs, vous disposez d'une grande flexibilité pour tout type d'utilisation. Il y a deux rangées de contacts à 6 broches sur une grille de 0,1" des deux côtés. Soudure des deux côtés pour la stabilité mécanique.
La soudure est nécessaire pour attacher l'en-tête pour l'utilisation de la planche d'essai, si vous avez des connecteurs STEMMA QT/Qwiic, c'est un simple plug-in à faire fonctionner. Un microcontrôleur est nécessaire pour piloter cette carte, elle n'est pas autonome. Boutons LED d'arcade et câbles de connexion rapide JST XH non inclus !
Détails techniques
Adresse I2C par défaut 0x3A
Dimensions du produit : 76,3 mm x 21,5 mm x 13,0 mm / 3,0" x 0,8" x 0,5"
Poids du produit : 9,6 g / 0,3 oz
