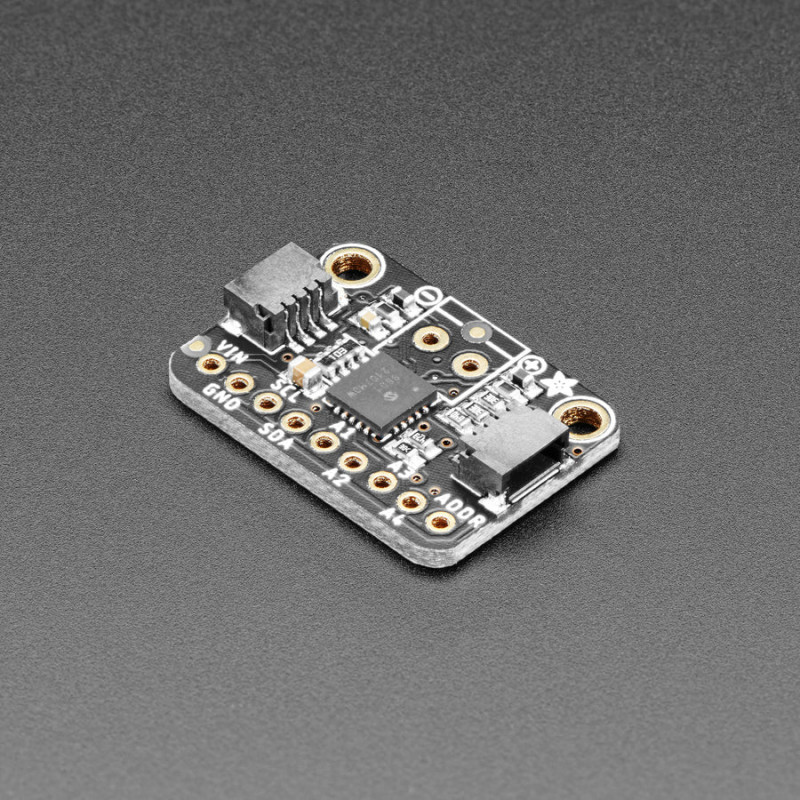

Les thermocouples sont très sensibles et nécessitent un bon amplificateur avec une référence de compensation du froid. Le MCP9601 I2C Thermocouple Breakout (alias MCP96L01) de Adafruit fait tout cela pour vous et peut être facilement interfacé avec n'importe quel microcontrôleur ou ordinateur monocarte avec I2C.
À l'intérieur, la puce gère toutes les fonctions analogiques pour vous, et peut s'interfacer avec pratiquement tous les types de thermocouples : les types K, J, T, N, S, E, B et R sont tous pris en charge ! Vous pouvez également définir diverses alertes en cas de surchauffe ou de souschauffe, et lire la température du thermocouple (chaud) et de la puce (froid). Tout ça sur un I2C commun.
Cette carte d'extension contient la puce elle-même, un régulateur de 3,3 V et un circuit de décalage de niveau, le tout assemblé et testé. Fonctionne très bien avec la logique 3,3V ou 5V. Livré avec un bornier à 2 broches (pour la connexion au thermocouple) et une tête de broche (pour se brancher sur n'importe quel breadboard ou perfboard).
Fonctionne avec n'importe quel thermocouple de type K, J, T, N, S, E, B et R
Fiche technique pour:
Type K : -200°C à +1372°C
Type J : -150°C à +1200°C
Type T : -200°C à +400°C
Type N : -150°C à +1300°C
Type E : -200°C à +1000°C
Type S : +250°C à +1664°C
Type B : +1000°C à +1800°C
Type R : +250°C à +1664°C
Résolution de ±0.0625°C - notez que c'est juste la résolution de l'ADC iytoyt, pas la précision
Nous utilisons le MCP96L01 dans ce breakout qui a ±2.0°C/±4.Précision du thermocouple de 0°C (typ./max.) (qui n'inclut pas l'imprécision innée des thermocouples, les thermocouples K ont une précision d'environ ±2°C à ±6°C)
Lecture interne de la température ('jonction froide' )
Alimentation de 3.3 à 5v et niveau logique conforme
Connexion de données I2C
De plus, puisqu'il parle I2C, vous pouvez facilement le connecter avec deux fils (plus l'alimentation et la masse !).
Nous avons même inclus des connecteurs STEMMA QT compatibles avec SparkFun qwiic pour le bus I2C afin que vous n'ayez même pas besoin de souder ! Utilisez un câble STEMMA QT plug-and-play pour obtenir des données de température dès que possible. Le câble QT n'est pas inclus, mais nous en avons une variété dans le magasin
Comes assemblé et testé.
Une soudure est nécessaire pour fixer le bornier ou l'embase sur le circuit imprimé. L'en-tête n'est nécessaire que si vous voulez l'utiliser dans une planche d'essai.
Consultez ce guide pour trouver du code, des schémas, des exemples de code et bien plus encore !
DÉTAILS TECHNIQUES
Dimensions du produit : 25,5 mm x 18,0 mm x 4,6 mm / 1,0" x 0,7" x 0,2".
