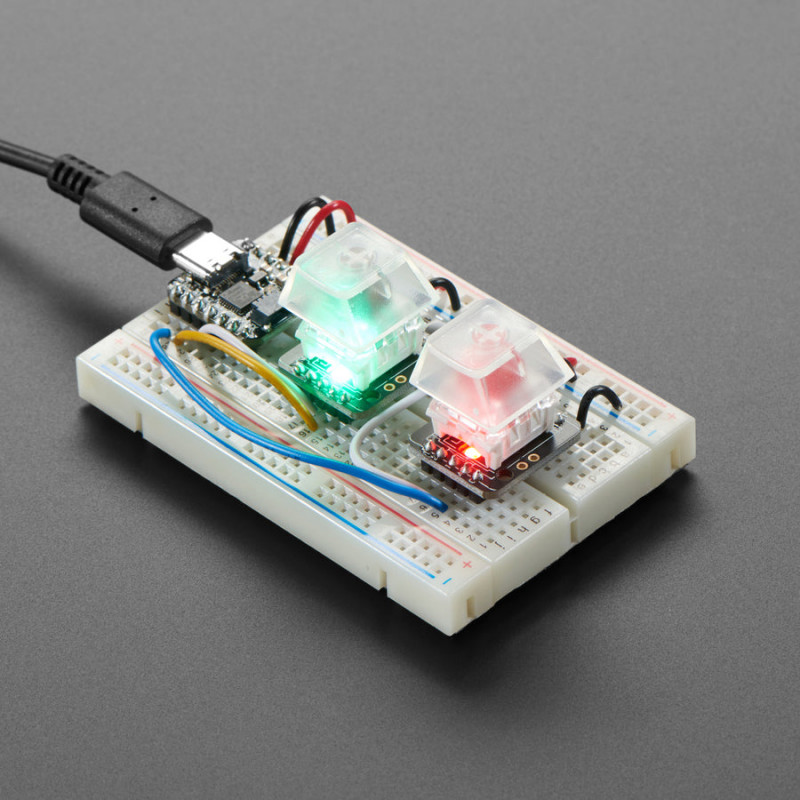

La seule chose qui soit mieux qu'une belle touche mécanique, c'est une touche qui peut aussi briller de toutes les couleurs de l'arc-en-ciel - et c'est ce que le NeoKey Breakout de Adafruit vous permettra de faire !
Ce petit circuit imprimé de 0,75" x 0,85" peut accueillir un interrupteur Cherry MX ou compatible et permet de l'utiliser facilement avec un breadboard ou un perfboard.
Le breakout possède une prise Kailh, ce qui signifie que vous pouvez brancher n'importe quel interrupteur compatible MX au lieu de le souder. Vous aurez peut-être besoin d'un peu de colle pour maintenir l'interrupteur en place : de la colle chaude ou un point d'époxy ont bien fonctionné pour nous. Adafruit place également une diode de signalisation 1N4148 en série avec l'interrupteur, ce qui vous permet de créer des matrices de grille de touches sans vous soucier des touches fantômes.
Chaque connecteur possède également un NeoPixel à montage inversé qui pointe vers le haut à l'endroit où de nombreux interrupteurs auraient une LED pour briller. L'entrée et la sortie des pixels sont réparties de manière à ce que vous puissiez "enchaîner" ces cartes et les contrôler comme un seul NeoPixel.
Il y a beaucoup de flexibilité pour tout type d'utilisation, chaque carte a les broches suivantes :
VDD (+) La broche d'alimentation pour le NeoPixel, fournir 3 à 5VDC
GND (-) La broche d'alimentation de la terre pour le NeoPixel, connecter à la terre
In (I) et Out (O) L'entrée et la sortie de / vers le NeoPixel, pour le chaînage
Switch Anode (A) - Le côté "positif" de l'interrupteur + diode.
Si vous utilisez l'interrupteur avec une résistance de rappel, connectez cette broche à votre microcontrôleur. Si vous utilisez un pull-down, connectez cette broche à votre broche d'alimentation de niveau logique.
Cathode de l'interrupteur (C) - Le côté "négatif" de l'interrupteur + diode. Si vous utilisez le commutateur avec une résistance d'excursion haute, connectez cette broche à la masse. Si vous utilisez un pull-down, connectez cette broche à votre microcontrôleur.
Il y a deux rangées de contacts à 5 broches sur une grille de 0,1" des deux côtés. Les deux côtés partagent les mêmes broches, à l'exception d'une broche d'entrée pour le NeoPixel et d'une broche de sortie pour le côté opposé. Pour le câblage côte à côte, nous avons également la broche de cathode répartie sur les côtés, et un autre ensemble de broches d'entrée/sortie NeoPixel.
Veuillez noter que chaque commande est livrée avec un circuit imprimé assemblé et un petit bâtonnet d'en-tête cassable. Une soudure est nécessaire pour fixer l'en-tête pour une utilisation sur une planche d'essai. Un interrupteur mécanique et un capuchon de clé ne sont pas inclus ! Utilisez n'importe quel interrupteur compatible MX : Kailh, Gateron, etc. fonctionnent tous !
DÉTAILS TECHNIQUES
Dimensions du produit : 21,8 mm x 19,0 mm x 3,4 mm / 0,9" x 0,7" x 0,1"
Poids du produit : 1,4 g / 0,0 oz
