La maison est l'endroit où se trouve le cœur... c'est aussi l'endroit où nous conservons toutes nos données électroniques. Alors pourquoi ne pas le câbler avec des capteurs et des actionneurs pour transformer notre maison en un pays des merveilles électronique.
Qu'il s'agisse de suivre la température et l'humidité ambiantes de votre buanderie, de vous avertir lorsqu'une personne est détectée dans la cuisine, de détecter qu'une fenêtre est restée ouverte ou d'enregistrer lorsque votre chat sort par la porte pour animaux, ce tableau est conçu pour faciliter la mise en place d'une domotique connectée par WiFi projects.
Le processeur principal est l'ESP32-S2, qui présente l'avantage du faible coût et de la puissance de l'ESP32 avec la flexibilité du support CircuitPython grâce au support USB natif. Le site Arduino prend également en charge cette puce, et de nombreux ESP32 projects existants semblent fonctionner tels quels. Notez que cette puce ne prend pas en charge la technologie BLE, mais qu'elle est idéale pour le WiFi projects. Vous pouvez l'utiliser pour vous connecter à des services IoT ou simplement à Internet en général, avec le support SSL et ce module dispose de beaucoup de PSRAM pour tout type de traitement de données.

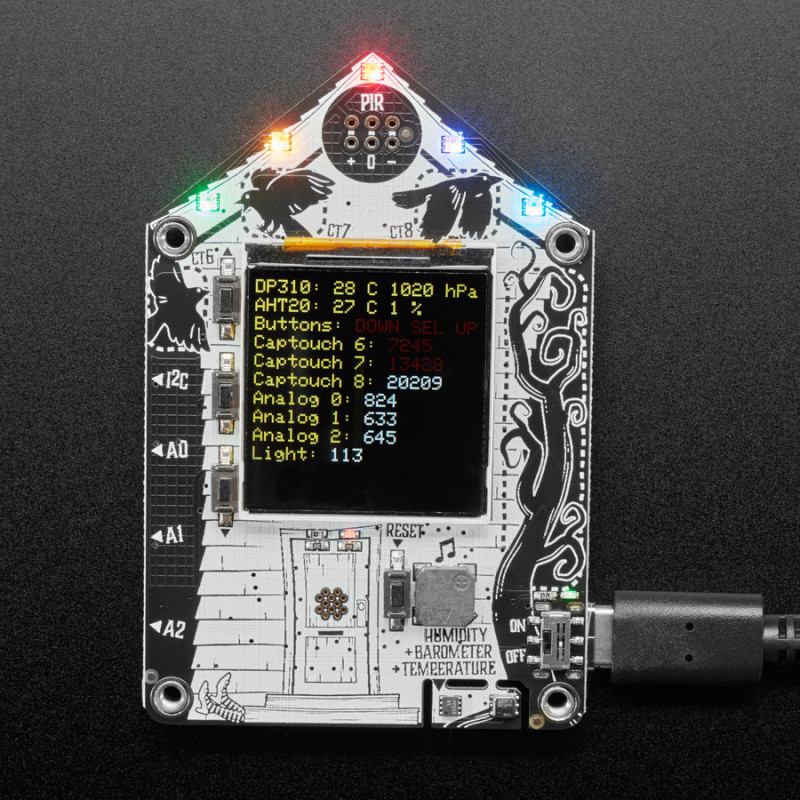

La carte est conçue pour faciliter le câblage des capteurs avec peu ou pas de soudure. Des capteurs intégrés permettent de détecter la lumière, la pression, l'humidité et la température. Trois fiches JST PH permettent de connecter rapidement les cartes STEMMA qui utilisent des E/S numériques ou analogiques, et il y a un port STEMMA QT pour tout dispositif I2C.
Voici ce qui est inclus dans cette carte de développement :
ESP32-S2 240MHz Tensilica processor - la nouvelle génération d'ESP32, maintenant avec USB natif afin qu'il puisse agir comme un clavier/souris, un dispositif MIDI, un lecteur de disque, etc !
Le module WROVER est certifié FCC/CE et est livré avec 4 MByte de Flash et 2 MByte de PSRAM - vous pouvez avoir d'énormes tampons de données.
Écran TFT couleur de
1
,54" avec 240x240 pixels.
Ce petit écran est l'un de nos préférés, avec une interface SPI et un rétro-éclairage contrôlable.
Connecteur d'alimentation et de données USB C
Cinq mini LED RGB DotStar sur le dessus, pour des animations ou des notifications facilement visibles
Trois boutons peuvent être utilisés pour réveiller l'ESP32 de son sommeil profond, ou pour sélectionner différents modes
Capteur de pression barométrique et de température DPS310 Cap teur
d'humidité relative et de température AHT20 Prise pour
mini capteur PIR (non inclus)
Capteur de lumière frontal
Haut-parleur/Buzzer peut jouer des tonalités et des bips pour une notification audible.
Un port QT STEMMA pour connecter toutes sortes de dispositifs I2C
Trois connecteurs JST STEMMA à 3 broches pour connecter des NeoPixels, des haut-parleurs, des servos ou des relais.
Trois pavés tactiles capacitifs et un curseur tactile capacitif à 5 éléments.
Interrupteur marche/arrêt
Boutons de démarrage et de réinitialisation pour la reprogrammation
DÉTAILS TECHNIQUES
Dimensions :
Longueur totale : 85 mm
Largeur : 56 mm
Hauteur : 10,8 mm
Poids : 26,6 g
APPRENDRE
Guide primaire : Adafruit FunHouse - La domotique connectée en WiFi projects rendue facile !
Utilisation du Adafruit FunHouse avec Home Assistant - Utilisez toute la puissance du
FunHouse avec Home assistant
Alerte de porte Funhouse avec notification par e-mail - Construisez un système domotique WiFi qui envoie un message lorsque votre porte est entrouverte !
Création de FunHouse Projects avec CircuitPython - La bibliothèque FunHouse permet de créer très facilement des systèmes domotiques connectés projects avec un écran et de nombreuses entrées
Voir tous les guides
