Connaissez-vous l'extrudeuse directe DDX développée par Bondtech pour Creality?
Bondtech a créé un chemin de mise à niveau Creality étape par étape.
Vous commencez par l'étape 1 et pouvez aller jusqu'à l'étape 4, en fonction de vos différents besoins. Le DDX offre une compatibilité parfaite, une installation facile et une porte ouverte à l'évolution de votre propre Creality.
Jusqu'à présent, le DDX est compatible avec 16 modèles différents Creality. L'option la plus populaire est d'utiliser le DDX PHase 1 avec une mise à niveau PHase 3 avec Mosquito.
La version DDX v3, en particulier, est compatible avec de nombreux modèles et présente un nouveau processus de configuration beaucoup plus simple.
PLUS DE MATÉRIAUX, PLUS D'APPLICATIONS, PLUS DE VALEUR
"Les matériaux sont le moteur des applications. Les applications génèrent des revenus, des bénéfices et de la valeur. Plus un utilisateur peut travailler avec de matériaux, plus il peut tirer de la valeur de son imprimante 3D". Bondtech
Ce kit de mise à niveau de l'extrudeur est livré avec toutes les pièces nécessaires pour mettre à niveau une imprimante 3D Creality de bowden à drive direct . L'extrudeuse DDX permet d'élargir la gamme des matériaux utilisables.
Par exemple, avec une mise à niveau PH1 (phase 1), vous pouvez imprimer des filaments jusqu'à 240°C (avec le tube Capricorn ), par exemple ABS, ASA, HIPS, PA, PETG, ainsi que le PLA standard, HT-PLA et bien d'autres en fonction de votre configuration.
Voici un exemple de diagramme des capacités de votre Creality.
Remarque : le tableau ci-dessus n'est qu'un guide avec un nombre limité d'exemples. Il ne s'agit pas d'une garantie de performance ou de compatibilité. Des configurations matérielles et des matériaux différents nécessitent des réglages et des ajustements différents. Les résultats peuvent varier.
PH1 > Phase 1
Lors de la mise à niveau de la phase 1, l'extrudeuse DDX de Bondtech est installée : Direct Drive eXtruder.
Principales caractéristiques de la mise à niveau de la phase 1
- Aucune mise à niveau du micrologiciel n'est requise
- Augmenter la gamme de matériaux imprimables
- Profitez de la fiabilité du mini BMG à engrenages Bondtech.
- Vous pouvez réutiliser les composants standard de votre Creality: hotend buse, thermistance, cartouche chauffante, ventilateurs.
Les modèles d'imprimante 3D suivants sont compatibles avec Bondtech DDX v3 pour Ender/CR-10(S) :
Ender-3, Ender-3 v2, Ender-3 Pro, Ender-5, Ender-5 Pro, Ender-5 Plus, Ender-6, CR-10, CR-10 Mini, CR-10S, CR-10 S4, CR-10 S5, VoxelLab Aquila
Permet l'impression de matériaux abrasifs et flexibles en plus des filaments de base.
Comment installer un hotend Creality Ender/CR-10 sur un DDX v3 - Ce guide peut également être utilisé si vous avez un DDX v1 ou DDX v2
Avec Bondtech DDX pour les modèles CR-10(S)Pro/Max 3 sont compatibles Creality:
CR-10S Pro, CR-10S Pro V2, CR-10 Max
Permet d'imprimer des matériaux flexibles en plus des filaments de base.
Comment installer un hotend Creality CR-10(S) Max ou Pro sur un DDX v3 - Ce guide peut également être utilisé si vous avez un DDX v1 ou DDX v2.
PH2 > Phase 2
Avec une mise à niveau de phase 2, vous mettez à niveauhotend Creality avec Copperhead™ Heat Break et Hot Block.
Principales caractéristiques de la mise à niveau de la phase 2
- Aucune mise à niveau du micrologiciel n'est requise
- Transformez votre hotend Creality en un hotend tout en métal.
- Permet d'imprimer des matériaux à des températures plus élevées (jusqu'à 260-270°C).
- Vous pouvez réutiliser les composants standard de votre Creality: dissipateur thermique, thermistance, cartouche chauffante, ventilateurs.

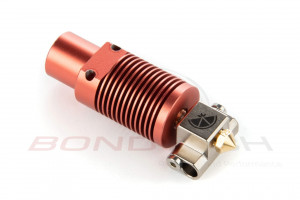

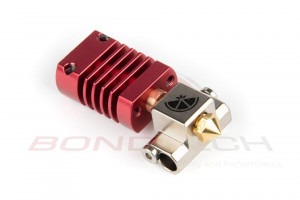

Comment installer une mise à jour de hotend Ender/CR-10 PH2 sur DDX v3 - DDX PH2 est basé sur Copperhead C-E Heat Break
Comment installer une mise à jour de hotend PH2 CR-10(S) Pro/Max sur DDX v3 - DDX PH2 est basé sur Copperhead C-E Heat Break
PH3 > Phase 3
Avec une mise à niveau de phase 3, le remplacement complet dehotend Creality par un Copperhead™ ou Mosquito™ de Slice Engineering est effectué.
Principales caractéristiques de la mise à niveau de la phase 3
- Remplacement obligatoire dehotend par Copperhead™, Mosquito™ ou Mosquito™ Magnum
- La buse doit également être mise à niveau : du modèle standard Creality à un RepRap standard (M6x1x7.5×12.5)
- Aucune mise à jour du micrologiciel n'est requise
- Permet d'imprimer des matériaux à des températures plus élevées (jusqu'à 260-270°C).
- Vous pouvez réutiliser les composants standards de votre Creality: thermistance, cartouche chauffante, ventilateurs.
Pour les buses étant standard RepRap M6 vous pouvez utiliser de nombreux modèles, y compris :
- Bondtech: laiton standard, laiton revêtu standard, laiton revêtu CHT (haut débit)
- Slice EngineeringBridgeMaster (cuivre), acier au vanadium (pour les filaments abrasifs)

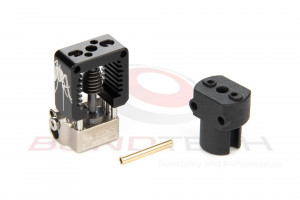

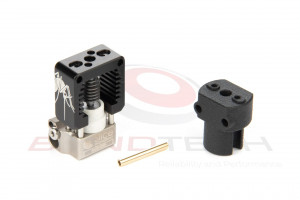

Comment installer une mise à jour du PH3hotend Mosquito sur DDX v3 - Le même guide peut être utilisé avec le Magnum Mosquito.

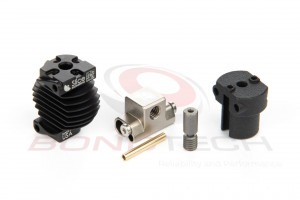

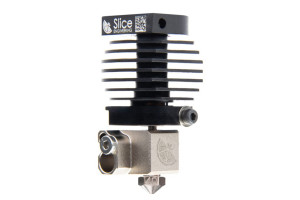

Comment installer une mise à jour duhotend PH3 Copperhead sur DDX v3 - Ce hotend Copperhead utilise le dissipateur à vis.
Il existe 2 autres modèles compatibles DDX (PH1+PH3), en fait l'extrudeuse DDX Direct Drive Bondtech est compatible avec Creality CR-10 v2 et CR-10 v3. Pour l'utiliser, vous avez besoin :
- Bondtech DDX pour les imprimantes 3D Creality
- Jeu d'adaptateurs DDX pour CR-10 v2
- Mise à niveau hotend DDX PH3
PH4 > Phase 4
Une mise à niveau de phase 4 remplace la thermistance et la cartouche de chauffage par une thermistance de 300°C et un chauffage de 24V 50W.
Principales caractéristiques de la mise à niveau de la phase 4
- Mise à jour du micrologiciel requise
- Les ventilateurs d'origine peuvent être utilisés Creality
- Seuls les modèles avec une alimentation de 24V peuvent être mis à niveau.
- Cette mise à niveau vous permet d'augmenter la température d'impression jusqu'à 300°C*.
- En atteignant des températures plus élevées, vous pouvez imprimer des thermoplastiques de qualité technique tels que PA6, PAHT CF, Iglidur C210-PF, Adura X Nylon, Iglidur J260-PF, FluorX Kynar PVDF, Koltron G1 et bien d'autres.
*La DDX permet d'augmenter la température maximale de la buse des imprimantes 3D compatibles Creality jusqu'à 300°C en utilisant ces mises à niveau PHASE 4, qui fournissent une nouvelle thermistance, un nouvel élément chauffant et un nouveau micrologiciel. Veuillez toutefois noter qu'il ne faut pas utiliser des températures de buse supérieures à 300°C.
Attention: Bondtech n'est pas Creality. Il y a eu de légères incohérences dans la production de Creality, de sorte que certains modèles peuvent nécessiter des solutions différentes ou des ajustements mineurs. Veuillez être conscient et préparé.
Le micrologiciel peut être mis à jour avec plus de 625 configurations différentes.
Vous pouvez trouver tous les détails de la mise à jour du firmware ici :
https://www.bondtech.se/knowledge-base/firmware-updates-for-creality3d/using-ddx/
Une solution step par step en fonction de vos besoins
Le DDX est donc une solution très polyvalente qui apporte des améliorations dès la phase 1, et a été créé spécifiquement pour ceux qui souhaitent transformer leurs unités Creality de Bowden à Direct Drive.
La philosophie principale de DDX comprend 3 principes :
- minimalisme
- polyvalence
- facilité d'installation et d'entretien
DDX ajoute le moins possible au système et le rend très léger, tout en gardant les options de l'utilisateur ouvertes aux futures mises à niveau, ce qui contribue également à le rendre facile à configurer.
Compte tenu de la variété des choix matériels dans les familles Ender et CR et de la diversité des exigences des utilisateurs et des possibilités d'investissement, la solution en 4 étapes permet une mise à niveau progressive.
Pour récapituler :
Phase 1 > Utilisation de l'originalhotend Creality
Phase 2 > Mise à niveau avec bloc et Heat Break Copperhead™
Phase 3 > Mise à niveau complète vers hotend Copperhead™ ou Mosquito
Phase 4 > Mise à niveau complète vers Copperhead™ ou Mosquito™ avec changement de la thermistance et de la cartouche de chauffage.
Vous avez besoin d'une assistance technique ?
Vous pouvez trouver des guides sur l'extrudeuse Bondtech DDX étape par étape en cliquant ici :
https://support.bondtech.se/c/DDX_for_Creality.html
Si vous avez besoin de plus d'informations, CONTACTEZ-NOUS
Suivez nos médias sociaux pour être au courant des dernières nouvelles !
CREDITS @Bondtech AB
