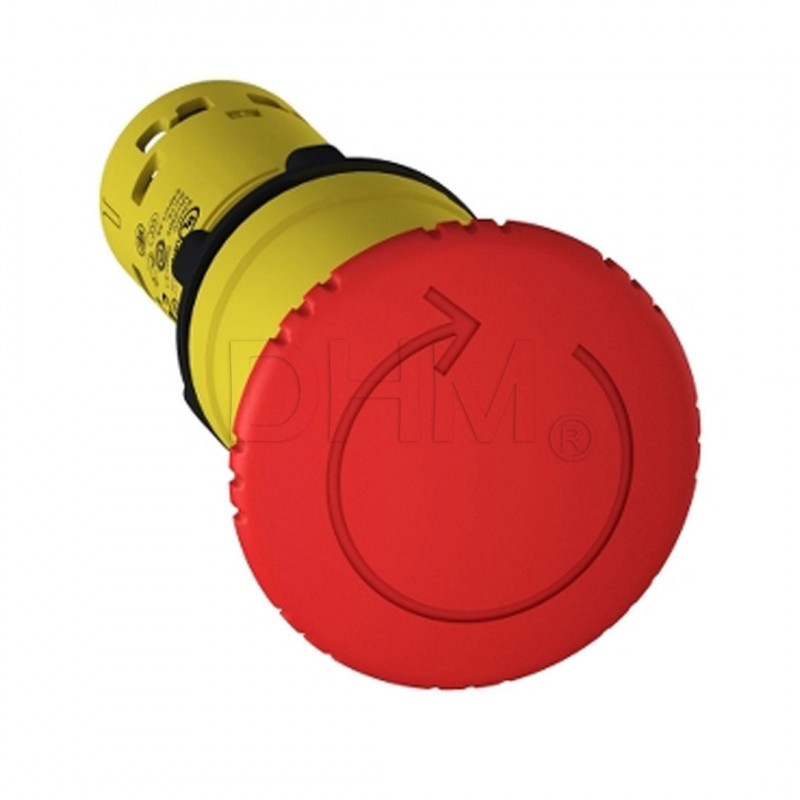

Le bouton d'arrêt d'urgence rouge Harmony XB7 de Schneider Electric mesure 40 mm, fonctionne avec un mécanisme de verrouillage "tourner pour déverrouiller" et utilise des bornes à vis. Il est équipé de 2 contacts NF et d'une virole en plastique. Ce bouton d'arrêt d'urgence, également connu sous le nom de composant unique EMS (Emergency Machine Stop) et EMO (Emergency Off), peut être facilement installé dans un trou standard de 22 mm de diamètre et peut être raccordé à l'aide de simples connexions à vis. Il se distingue clairement de loin grâce à sa couleur vive et à sa forme de champignon. Grâce à son indice de protection IP65, il résiste aux chocs et aux vibrations et est protégé contre la poussière et la pénétration de liquides.
- Embout en plastique et monolithique
- Conçu pour s'adapter à un trou standard de 22 mm afin de garantir la compatibilité avec les machines existantes
- La large plage de températures de fonctionnement, de -25°C à 70°C, garantit la polyvalence de l'IP65.
- Produit respectueux de l'environnement
L'emballage contient : 1 x Bouton d'arrêt d'urgence Ø22 - rouge - tête de champignon Ø40 - libération rotaz. - 1 NO+1 NC
- Read more
Présentation
- Gamme de produits : Harmony XB7
- Type de produit : Bouton d'arrêt d'urgence
- Nom de l'appareil : XB7
- Diamètre de fixation : 22 mm
- Forme de la tête : Circulaire
- Type d'opérateur : Loquet mécanique
- Réarmement : Tourner pour déverrouiller
- Type d'opérateur : Champignon rouge Ø 40, non marqué
- Composition et type de contact : 1 NO + 1 NC
- Connexions - bornes : Bornes à vis, <= 2 x 1.5 mm² avec extrémité de câble selon IEC 60947-1 / Bornes à vis, 1 x 0.34...2 x 2.5 mm² sans extrémité de câble selon IEC 60947-1
- Présentation de l'appareil : Produit monobloc
Caractéristiques techniques
- CADLargeur totale : 40 mm
- CADHauteur totale : 40 mm
- CADProfondeur totale : 72 mm
- Description Bornes ISO n° 1 : (13-14)NO / (21-22)NC
- Poids net : 0,035 kg
- Fixation de l'appareil : Trou de fixation - diamètre : 22.5 mm 22.3 +0.4/0 selon IEC 60947-1
- Distance de fixation : >= 30 x 40 mm (panneau porteur) Métal - épaisseur : 1...6 mm / >= 30 x 40 mm (panneau porteur) Plastique - épaisseur : 2...6 mm
- Type de fixation : écrou de fixation sous la tête : 2...2.4 Nm
- Fonctionnement du contact : Fonctionnement du contact : Snap-action
- Utilisation du contact : Standard
- Ouverture positive : Conformément à la norme IEC 60947-5-1 appendice K
- Durée de vie mécanique : 100000 cycles
- Couple de serrage : 0,8...1,2 Nm selon IEC 60947-1
- Forme de la tête (vis) : tête Phillips compatible avec le tournevis JIS No 1 / tête Phillips compatible avec le tournevis Philips No 1 / tête Phillips compatible avec le tournevis pozidriv No 1 / tête fendue compatible avec le tournevis Ø 4 mm / tête fendue compatible avec le tournevis Ø 5,5 mm
- Protection contre les courts-circuits : fusible à cartouche de 4 A de type gG selon IEC 60947-5-1
- Tension nominale d'isolation [Ui] : 250 V (degré de pollution 3) selon IEC 60947-1
- Tension nominale de tenue aux chocs [Uimp] : 4 kV selon IEC 60947-1
- Courant nominal de fonctionnement [Ie] : 0,1 A à 250 V, DC-13, R300 selon IEC 60947-5-1 / 0,22 A à 125 V, DC-13, R300 selon IEC 60947-5-1 / 0,75 A à 240 V, AC-15, C300 selon IEC 60947-5-1 / 1,5 A à 120 V, AC-15, C300 selon IEC 60947-5-1
- Endurance électrique : 1000000 cycles, DC-13, 0,3 A à 24 V, plage de fonctionnement <216000 cycles/m, facteur de charge : 0,5 selon IEC 60947-5-1 appendice C / 1000000 cycles, AC-15, 0,03 A à 230 V, plage de fonctionnement <216000 cycles/m, facteur de charge 0,5 selon IEC 60947-5-1 appendice C / 1000000 cycles, AC-15, 0,09 A à 240 V, plage de fonctionnement <108000 cycles/m, facteur de charge : 0,5 selon IEC 60947-5-1 appendice C
- Fiabilité électrique : Λ < 5 x 10exp(-7) à 17 V et 5 mA selon IEC 60947-5-4
Environnement
- Traitement de protection : TH
- Température de stockage : -40...70 °C
- Température ambiante : -25...70 °C
- Classe de protection contre les chocs électriques : Classe II selon IEC 60536
- Degré de protection IP : IP20 selon IEC 60529 (arrière) / IP65 selon IEC 60529 (avant)
- NEMA NEMA NEMA Degré de protection : 12 conforme à UL 50 / 3 conforme à UL 50
- Normes de référence : IEC 60947-5-5 / UL 508 / IEC 60947-5-1 / CSA C22.2 No 14 / IEC 60364-5-53 / IEC 60204-1 / ISO 13850
- Certifications du produit : GOST / CCC
- Résistance aux vibrations : 5 gn (F= 2...500 Hz) selon IEC 60068-2-6
- Résistance aux chocs : 15 gn (durée = 11 ms) par accélération demi-sinusoïdale selon IEC 60068-2-27
Pour plus d'informations, veuillez nous contacter.
L'article que vous recevez peut présenter certaines différences par rapport à la photo, en fonction du lot de production. Malgré cela, la fonctionnalité est maintenue. - Questions et réponses
