CARACTÉRISTIQUES DE CONSTRUCTION
Noyau : cuivre rouge flexible, classe 5
Isolation : composé à base de PVC, qualité R2
Cordon : Câbles torsadés/concentriques
Gaine extérieure : composé à base de PVC, qualité R16, résistant à l'huile selon IEC EN 60811-404
Couleurs de base : CEI UNEL 00722 - 00725 (HD 308 S2 - EN50334)
Couleur de la gaine extérieure : Gris (basé sur RAL 7035)
CARACTÉRISTIQUES ÉLECTRIQUES
Tension de fonctionnement du noyau
- Section 300/500V ≤ 0,75 mm².
- Section 450/750V ≥ 1,00 mm².
Tension de fonctionnement de la gaine extérieure : 450/750V
Tension d'essai
- Section 2000V ≤ 0,75 mm².
- 2500V section transversale ≥ 1.00 mm²
APPLICATIONS
Câble pour pose fixe conforme aux exigences du règlement sur les produits de construction (CPR EU 305/11), dans le but de limiter la production et la propagation du feu et de la fumée.
Câble multiconducteur pour installations d'énergie, de contrôle, de signalisation, de commande ou de mesure avec gaine extérieure résistante à l'huile.
Ses caractéristiques de propagation sans feu (faible risque de regroupement) et ses dimensions extérieures réduites le rendent particulièrement adapté aux applications d'interphonie, civiles, industrielles intérieures et embarquées.
Ce câble peut toujours être installé en coexistence avec des câbles d'énergie 450/750V et, en outre, s'il est utilisé pour alimenter des systèmes de catégorie 0 (tension nominale inférieure ou égale à 50V, s'il s'agit de courant alternatif, ou 120V, s'il s'agit de courant continu ou non ondulé), il peut également être installé en coexistence avec des câbles d'énergie 0,6/1kV alimentant des charges ayant une tension nominale de 230/400V.
Cela n'exclut pas les problèmes éventuels dus aux interférences électromagnétiques.
En outre, il peut également être utilisé sans contrainte pour des applications acycliques occasionnelles.
Attention ! La pose souterraine, même si elle est protégée, n'est pas autorisée.
RÉFÉRENCE NORMATIVE
CEI 20-29 IEC 60228
CEI 20-11 EN 50363
IEC 60332-3-24 Cat.C IEC 60332-3-24 Cat.C
IEC UNEL 36762
CEI EN 60811-404
CLASSE DE RÉACTION AU FEU
EN 50575:2016 Cca - s3, d0, a3
TEMPERATURES
Température minimale de fonctionnement :
- Pose fixe -25°C
- Ponte mobile occasionnelle sans stress -5°C
Température maximale de fonctionnement :
- Pose fixe +70°C
- Déplacement occasionnel de la ponte sans stress +70°C
Température maximale de court-circuit : +160°C
CONDITIONS DE POSE
Température minimale de pose -5°C
Rayon de pose minimum d8
Force de traction maximale : 50N par mm^2 de section totale de cuivre
Pose fixe
Pose acyclique occasionnelle sans stress
Dans un tuyau ou un conduit d'air

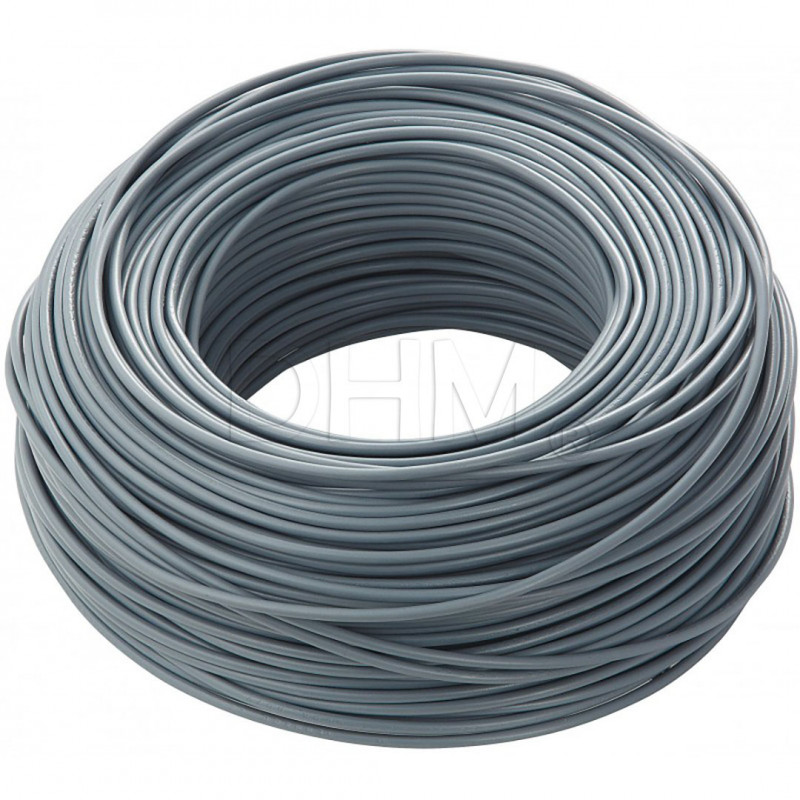

Le paquet contient : 1 x CÂBLE FROR16 4 G 1.5 450/750V - par mètre
