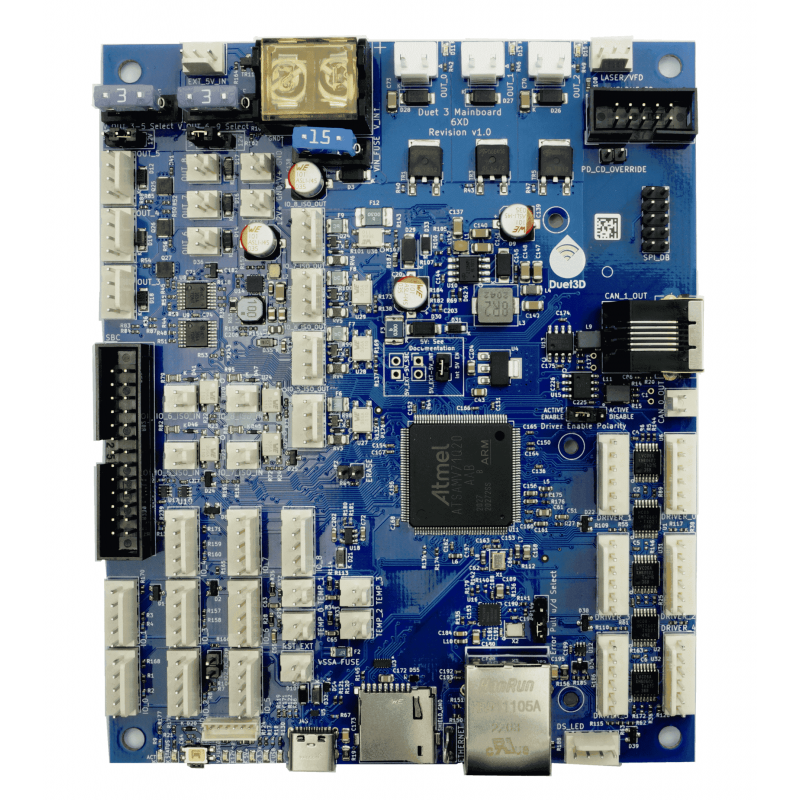

Duet 3 Mainboard 6XD v1.02 - Carte mère pour machines CNC avec connexions opto-isolées

Quelques-unes des expansions compatibles avec cette carte :

• Prend en charge Raspberry Pi ou tout autre ordinateur monocarte (SBC)
• Prend en charge 6 pilotes externes, des pilotes supplémentaires peuvent être connectés via le bus CAN-FD en utilisant les extensions appropriées.
• Supporte des entrées/sorties/thermiques supplémentaires via des cartes d'extension CAN-FD.
• Supporte les expansions PT100 et thermocouple pour un total de 2 cartes (4 canaux)
• Prise en charge des servos : dispose d'une sortie de niveau de signal 5V pour les servos, les lasers ou les convertisseurs VFD.
• Prend en charge l'écran tactile LCDDu ou via HDMI connecté au SBC.
• Supporte les bandes de LED Neopixel (60 LED max.) ou DotStar

LIMITES DE FONCTIONNEMENT quelques données pour la version v1.0

• Tension d'alimentation d'entrée 11 V à 30 V (14 V-30 V pour utiliser le régulateur 12 V intégré)
• Courant nominal du connecteur d'entrée 25 A maximum ou limite avec fusible (selon la valeur la plus faible)
• Sorties à courant élevé 3 sorties à courant élevé jusqu'à 6 A chacune, limite totale du chauffage à courant élevé par fusible 15 A.
• Sorties de courant moyen 3 sorties de courant moyen jusqu'à 1 A chacune, chaque banque de sorties de courant moyen avec fusible à 2 A (notez que lorsqu'elles sont réglées sur 12 V, la limite totale est de 800 mA).
• Pilote externe Tension du signal 5V nominal (min. 4.2V @ 20mA)
• Pilote externe Courant de signal 20 mA maximum
• Entrées non opto-isolées Résistance pull-up permanente 27K à +3,3V incluse. Limites de la tension d'entrée : -1V à +30V.
• Sorties non opto-isolées Niveau du signal 3,3V, résistance en série 470 ohms
• Entrées opto-isolées 24V nominal, plage de fonctionnement 12V à 50V. Protection contre les inversions de polarité incluse. Compatible avec les sorties PLC PNP et NPN.
• Sorties opto-isolées Tension maximale 55V, courant maximal 50mA
• Fusibles 15A pour V_FUSED, 3A pour chaque banque de sorties à courant moyen/
• Limite de courant 5 V 3A au total sur 5 V et 3,3 V, y compris la consommation de courant interne (environ 200-300 mA), tout affichage PanelDue ou autre et tout interrupteur/sonde de limite Z qui consomment beaucoup d'énergie, et tout SBC connecté alimenté par le Duet.
• Limite de courant 12V 800mA (utilisée uniquement pour les sorties ventilateur OUT_3 à OUT_8, lorsqu'elles sont sélectionnées)
