Cette carte mère est la première à intégrer la technologie "Manta" (connecteurs B2B pour modules CB1 ou CM4) et la technologie "EZ" (possibilité d'utiliser la dernière version de EZ). C'est la première carte mère à intégrer la technologie "Manta" (connecteurs B2B pour les modules CB1 ou CM4) et la technologie "EZ" (possibilité d'utiliser la dernière driver EZ). Il suffit de connecter la carte centrale CB1 et la carte driver EZ sur la carte mère pour mettre à niveau l'imprimante Ender 3 et la faire fonctionner avec Klipper. En raison de l'absence de raspberry pi externe, la série Manta permet d'éviter un câblage fastidieux et permet une mise en œuvre extrêmement compacte.
Compatibilité avec les écrans : les cartes mères de la série MANTA prennent en charge les écrans SPI et HDMI.
Fichier : Manta E3EZ est directement compatible avec Ender-3. Parce que nous avons mis tant de choses dans cette carte, nous n'avons pas pu garder les dimensions 100% compatibles avec d'autres machines Ender et donc des adaptateurs plus petits et imprimables sont nécessaires. Pour vérifier si votre machine nécessite un adaptateur, veuillez consulter ce lien :
Caractéristiques principales
- MCU ARM Cortex-M0+ 32 bits, 64 MHz de la série STM32G0B1RE.
- La puce d'alimentation TPS5450-5A prend en charge l'entrée d'alimentation DC12/24V, le courant de sortie nominal de 5A continu et 6A instantané, l'alimentation suffisante pour Raspberry Pi.
- Le circuit de la thermistance est protégé pour éviter d'endommager l'unité MCU en cas de court-circuit entre le lit chauffant et la cartouche chauffante.
- Le micrologiciel de l'unité MCU peut être mis à jour par l'intermédiaire d'une carte SD ou en utilisant la DFU via la commande "make flash" de Klipper.
- Des connecteurs BTB sont adoptés entre la carte mère et la carte mère, ce qui permet de choisir d'autres solutions de carte mère que la CM4.
- Modes SPI et UART de driver EZ, utilisables directement sans cavalier.
- Broche DIAG intégrée, facilement configurable à l'aide de cavaliers.
- Prise en charge de la récupération en cas de perte de puissance, du capteur d'épuisement du filament, de l'arrêt automatique, de BLTouch, de RGB, etc,
- MOSFET à haute efficacité pour réduire la production de chaleur.
- Fusible remplaçable pour une maintenance facile.
- Interface SPI intégrée pour connecter un capteur d'accélération afin de déclencher la modélisation de l'entrée Klipper.
- L'interface du capteur de température adopte une résistance pull-up de haute précision.
- Chaque module driver peut sélectionner la tension du moteur correspondant grâce à des cavaliers.
- L'alimentation du moteur supporte jusqu'à 56 V, et pour des tensions plus élevées, lors de l'utilisation de l'EZ5160, une puce d'isolation est utilisée pour protéger le contrôle principal de la combustion de l'IO.

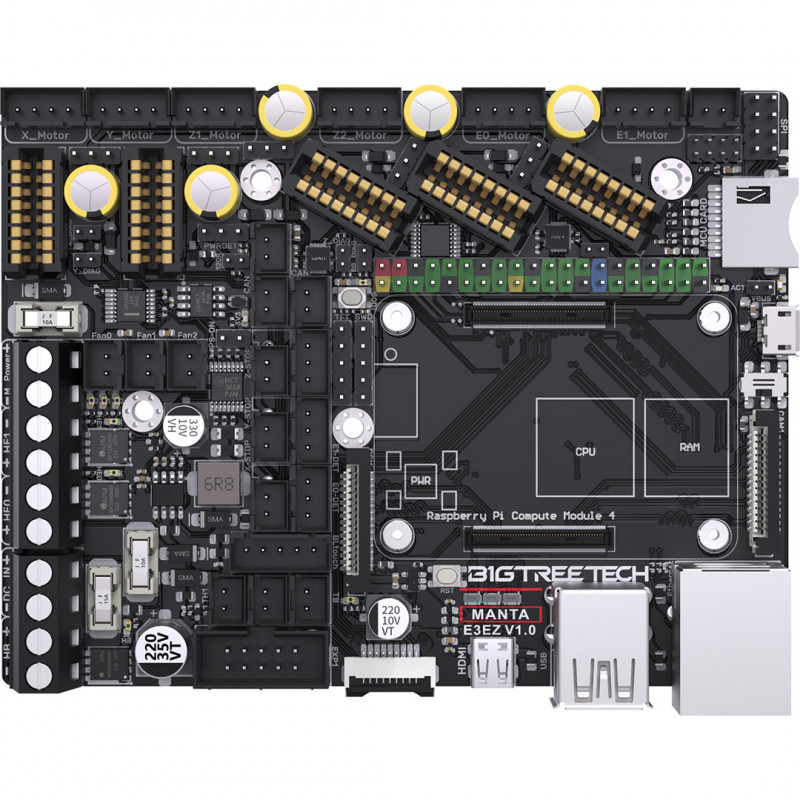

Le paquet contient : 1 x BIGTREETECH E3EZ V1.0 pour Ender 3
Précautions
Le courant maximum du lit chauffant est de 10A ; si vous préférez un lit chauffant de grande puissance, utilisez une tension de 24V pour alimenter le système et utilisez un lit chauffant de 24V.
À l'exception de HDMI, USB et RJ45, les opérations de débranchement et de branchement doivent être effectuées hors tension, y compris la fonction d'écriture eMMC.
Veillez à la dissipation thermique de CB1/CM4. Si l'application en cours consomme trop de ressources système, le CB1/CM4 surchauffera sérieusement.
La fente pour carte MicroSD n'est pas à ressort ; soyez prudent lors de l'insertion de la carte MicroSD pour éviter de l'endommager.
