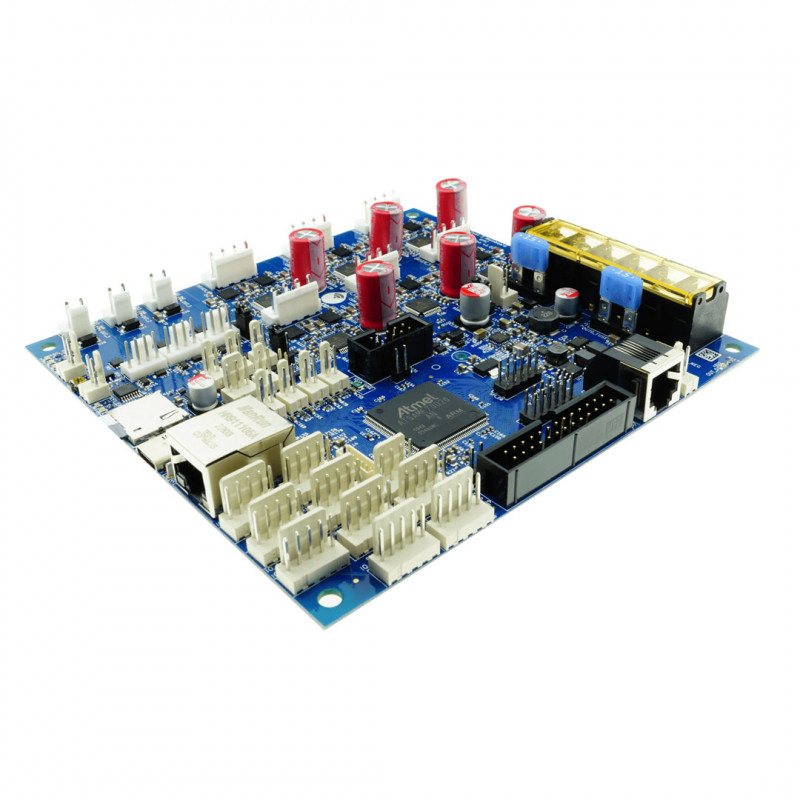

La carte mère Duet 3 6HC est une carte de commande de nouvelle génération qui s'appuie sur l'expérience de Duet3D dans le développement des solutions de gestion d'imprimantes 3D les plus flexibles et les plus extensibles. Il s'agit du cœur de la famille Duet 3 qui permet de contrôler une large gamme de machines, notamment des imprimantes 3D, des CNC, des lasers, etc. L'objectif global de la série Duet 3 est de permettre une flexibilité maximale dans la conception des machines grâce aux cartes principales, aux cartes d'extension, aux cartes d'outils et aux modules d'extension personnalisés. La flexibilité de la configuration et les fonctionnalités avancées sont assurées par l'innovant RepRapFirmware 3 fonctionnant sur la carte mère Duet 3 et le DuetSoftwareFramework fonctionnant sur un ordinateur externe (par exemple, Raspberry Pi).
Voici un résumé des principales fonctions :
- Puissant processeur 32 bits (ARM Cortex M7 @ 300Mhz)
- Bus haute vitesse dédié à un ordinateur monocarte (par exemple, Raspberry Pi) pour l'interface utilisateur et les plug-ins.
- 6 pilotes Trinamic 5160 de nouvelle génération stepper avec des vitesses allant jusqu'à 4,45 A RMS, 6,3 A en crête avec un contrôle par micrologiciel de l'ensemble des fonctionnalités, y compris jusqu'à 256 micropas, StallGuard 2 et StealthChop2.
- 2 bus CAN-FD supportant la prochaine génération de cartes d'extension Duet3D, d'outils intelligents et de modules complémentaires personnalisés. L'objectif initial est de supporter des cartes d'extension jusqu'à 8 x 3 canaux (24 canaux supplémentaires stepper).
- 10 sorties PWM à courant variable prennent en charge une plaque chauffante à courant élevé, 3 extrudeuses et 6 ventilateurs.
- 9 ports IO pour les terminaux, les sondes, les contrôleurs de filament et autres capteurs.
- 4 entrées thermistance / PT1000 et support pour 4 entrées PT100 / thermocouple via des cartes mères optionnelles.
- Connectez-vous via un PC, une tablette ou un smartphone sur le même réseau à l'interface web intégrée.
- Configurer l'imprimante et mettre à jour le micrologiciel via l'interface Web .
Toutes les géométries courantes des imprimantes 3D sont prises en charge
Prise en charge d'une large gamme de sondes Z, notamment la sonde Z DC42 IR et Duet3D Smart Effector pour les imprimantes delta.
Documentation pour Duet 3 :
https://docs.duet3d.com/fr/Duet3D_hardware/Duet_3_family
https://docs.duet3d.com/Duet3D_hardware/Duet_3_family/Duet_3_Mainboard_6HC_Hardware_Overview
