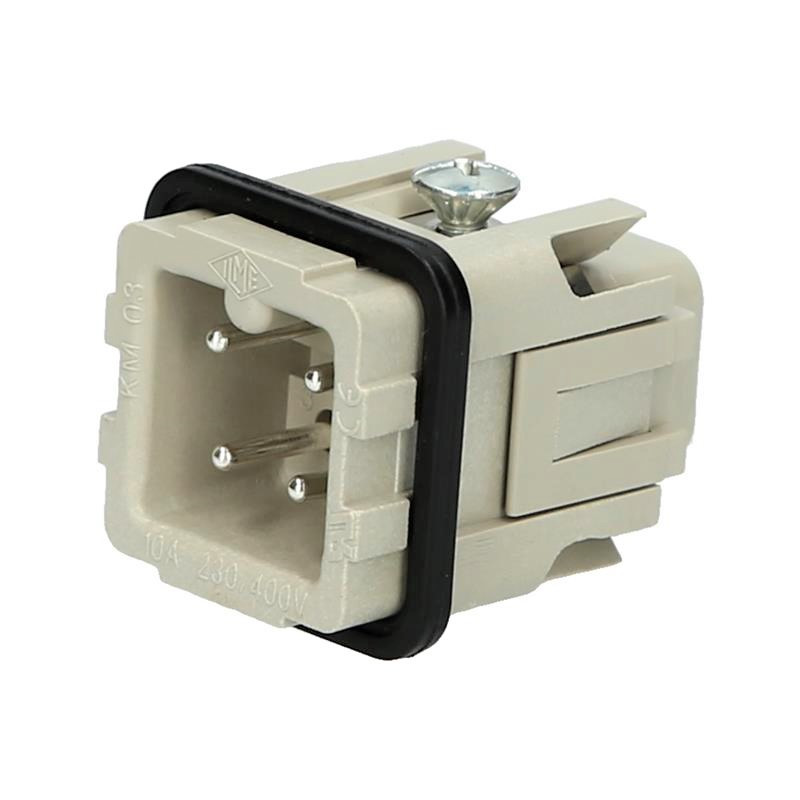

FICHE FRUIT 3P.+T 10A 600V - CKM 03

Type de produit : Fruit
Série : CK
Type de connexion : connexion par borne à vis
Sexe : masculin
Nombre de pôles : 3 pôles + T
Taille : Taille "21.21

Données techniques
Courant : 10 A
Tension : 230 - 400 V
Tension nominale de résistance aux impulsions : 4 kV
Degré de pollution : 3
Tension nominale selon UL/CSA : 600 V
Section du conducteur : 0,75 mm² - 2,50 mm².
Section AWG : 18 - 14
Type de contact : argenté
Indice IP : IP20 sans boîtier, IP44/IP66/IP67/IP68/IP69 dans le boîtier

Autres détails techniques
Caractéristiques selon EN 61984 : 10A 230/400V 4kV 3 ; 10A 400/690V 4kV 2
Cycles d'accouplement : ≥ 500
Résistance d'isolement : ≥ 10 GΩ
Résistance de contact : ≤ 2 mΩ
Poids : 14,00 g
Températures de fonctionnement (min, max) -40°C ... +100°C
Longueur de dénudage du conducteur : 6 mm
Degré d'auto-extinction UL 94 : V-1
Couple de serrage de la vis du contact principal M3 : 0,5 Nm ; 4,4 lb.in (0,5 x 3 mm)
Couple de serrage des vis de terre : M3 : 0,5 Nm ; 4,4 lb.in (0,5 x 3 mm)
Couple de serrage de la vis de retenue : M3 : 0,5 Nm ; 4,4 lb.in (Ph1 ou 0,8 x 5,5 mm)

Propriétés des matériaux
Matériau principal : Polycarbonate (PC)
Autres matériaux : Contacts en alliage de cuivre
Couleur : Gris RAL 7032
Conformité RoHs : Conforme à l'exemption 6(c) : alliage de cuivre contenant jusqu'à 4% de plomb en poids.
Chine RoHs - EFUP : 50
Substances REACH SVHC : Oui (plomb)

Agréments / Normes
Norme de référence : EN 61984:2009-06
Certifications : CSA, CQC, DNV-GL, BV, EAC
UL : ECBT2

Informations commerciales
Code EAN13 : 8015747028172
Classification Ecl@ss : 27440205
Classification ETIM : EC000438

Pour de plus amples informations, veuillez nous contacter.

L'article que vous recevez peut différer par certaines caractéristiques de celui présenté sur la photo, en fonction du lot de production. Malgré cela, la fonctionnalité est maintenue.
