Il s'agit de la dernière version du PCB Tool-Head pour Voron Afterburner (V3.rabbit), également connue sous le nom de version ERCF, qui inclut les connexions pour l'alimentation multi-matériaux de EnragedRabbitProject (https://github.com/EtteGit/EnragedRabbitProject).
En outre, il y a des cavaliers à l'arrière pour sélectionner 24v ou 5v pour les ventilateurs et les sondes.
Les cavaliers pour les ventilateurs et les sondes sont réglés sur 24v par défaut, si vous voulez une tension différente vous devez couper la piste et souder l'autre côté. En dehors de ces modifications, la carte supporte toutes les fonctions de la carte HartK Tool-Head de la version V3.2 'standard'.
Seul le circuit imprimé avec les composants SMD préassemblés est fourni.

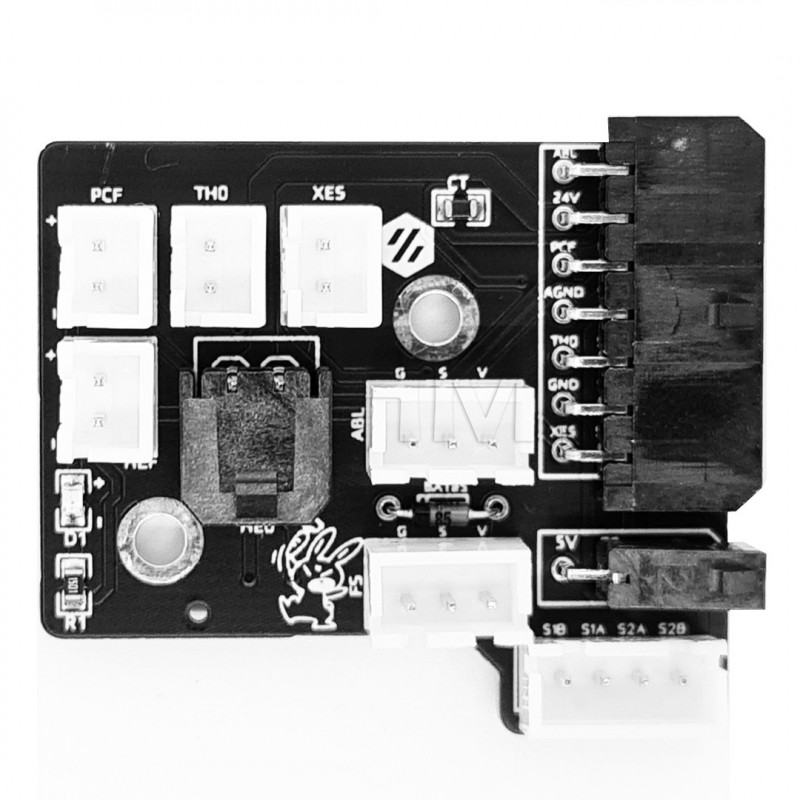

La conception de la carte comprend :
- une diode BAT85 pour la sonde ABL
- Un indicateur LED pour montrer que le sitehotend est actif.
- Plusieurs connecteurs JST XH 2/3/4 broches pour la plupart des composants de la tête d'outil
- Un Microfit 3.0 à 2 broches pour l'appareil de chauffage (y compris le connecteur correspondant).
- Un connecteur supplémentaire Microfit 3.0 à 2 broches et JST XH à 3 broches pour supporter le chargeur multi-matériaux ERCF
- Une thermistance 0805 pkg (capteur de température de la chambre)
- Un Microfit 3.0 à 14 broches pour le câblage principal vers le MCU (y compris le connecteur homologue).
La carte est conçue pour simplifier le câblage dehot end. Par conséquent, il permet de réduire le nombre de contacts à sertir nécessaires et de nettoyer le câblage.
La carte est préparée pour l'endstop X, ce qui la rend compatible avec Voron V1, V2 et Switchwire.
Le siteSTL pour le support 3D est disponible sur GitHub : https://github.com/craxoor/VoronMods/tree/master/PCB%20Cover
De plus amples informations sur le PCB Toolhead sont disponibles sur la page du projet sur GitHub.
