Duet3DIl s'agit d'une carte fille conçue spécifiquement pour la gamme de cartes contrôleur.

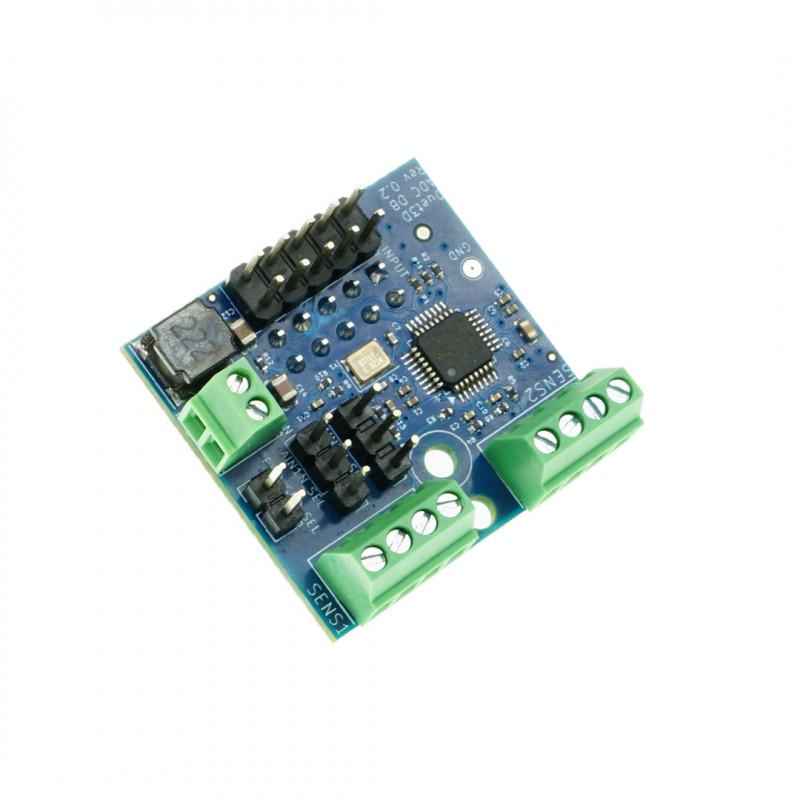

La carte fille Duet 3 ADC fournit deux canaux de convertisseur analogique-numérique (ADC) à haute résolution. Ces canaux sont utiles pour la lecture de signaux analogiques tels que le retour de pression provenant d'un matériel externe.
Cette carte fille fait partie d'une série de cartes capteurs avec connexion SPI qui comprend également des cartes filles PT100 et Thermocouple.
La carte fille ADC est compatible avec les cartes principales Duet 3 et l'Expansion 3HC.
Chaque carte fille prend en charge 2 canaux, c'est-à-dire deux entrées analogiques distinctes par carte fille. Les cartes principales Duet et les cartes Expansion prennent en charge deux, une ou zéro carte fille. Veuillez vous référer au tableau ci-dessous.
Notez que la carte fille ADC n'est pas prise en charge par le matériel Duet 2.
|
Carte Duet
|
Nombre de cartes prises en charge
|
Remarques
|
|
Carte mère Duet 3 6HC
|
2
|
empilées
|
|
Carte mère Duet 3 6XD
|
2
|
empilés
|
|
Duet 3 Mini 5+
|
1
|
La connexion directe endommage le connecteur TEMP0, c'est pourquoi un câble ruban court <100 mm (non fourni) est nécessaire pour connecter la carte.
|
|
Duet 3 Expansion 3HC
|
2
|
superposé
|
|
Duet 3 Expansion 1HCL
|
1
|
v2.0 uniquement. DRIVER La connexion directe endommage le connecteur, c'est pourquoi un câble ruban court <100 mm (non fourni) est nécessaire pour connecter la carte.
|
|
Duet 3 Toolboard 1LC
|
Non pris en charge
|
|
|
Duet 3 Roto Toolboard
|
Pas de support
|
|
|
Duet 3 Expansion 1XD
|
Non pris en charge
|
|
Note : Les cartes mères et les cartes d'extension qui ne supportent qu'une carte fille peuvent avoir une carte fille ADC, un thermocouple ou un capteur de température PT100, mais pas deux. Les cartes mères et cartes d'extension qui supportent deux cartes filles SPI peuvent avoir différentes cartes filles connectées.
Le paquet contient : 1 x Duet 3 ADC Daughterboard
