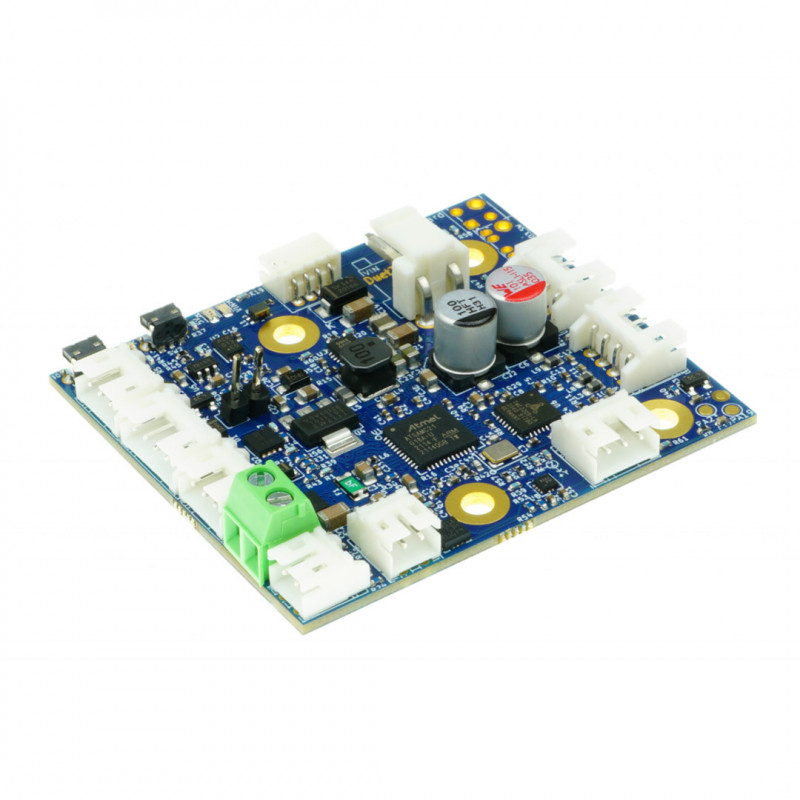

Duet 3 Toolboard 1LC v1.3 - Distance entre les trous pour E3D Hemera XS

La Duet 3 Toolboard est une carte d'extension avec connexion CAN-FD pour la carte mère Duet 3, conçue pour fournir un contrôle complet pour une extrudeuse supplémentaire. Le moteur pas à pas, le chauffage, le capteur de température, les ventilateurs, le Z-probe et le capteur de contrôle du filament peuvent être connectés à la carte d'outils 1LC. De cette manière, seuls les câbles CAN-FD et d'alimentation retournent à la carte mère Duet3 (ou Tool Distribution Board).

Voici un résumé des principales caractéristiques :
- Processeur ARM Cortex M0 + fonctionnant à 48 MHz
- Un stepper driver TMC2209 avec détection de décrochage et stealthChop. Courant de sortie maximal 2A crête, 1,4 A RMS
- Une sortie de courant moyen pour le chauffage de l'extrudeuse, courant maximum de 5A
- Une sortie ventilateur 3 fils à 12V (accepte également un ventilateur 2 fils)
- Une sortie de ventilateur 4 fils à 12V (accepte également un ventilateur 2 fils)
- Deux entrées thermistance ou PT1000. L'une d'entre elles utilise un CAN 16 bits pour une lecture haute résolution des capteurs PT1000.
- Un connecteur de capteur de filament à 3 broches (par exemple, le moniteur de filament laser Duet).
- Un connecteur pour sonde Z.
- Deux boutons-poussoirs et LED d'indication
- Entrée d'alimentation de 12 à 32V.
- Régulateurs de tension sur la carte : 12V, 5V et 3.3V
- CAN-FD se connecte à la carte mère Duet3, à la carte d'outils ou aux cartes d'extension.

La Duet 3 Toolboard 1LC comprend également un ensemble de câbles :

- 4 voies JST ZH tail 150mm avec plug (CAN in)
- Connecteur JST PH
- Bornes à sertir

Plus de détails ici : https://duet3d.dozuki.com/Wiki/Duet_3_Tool_Board
