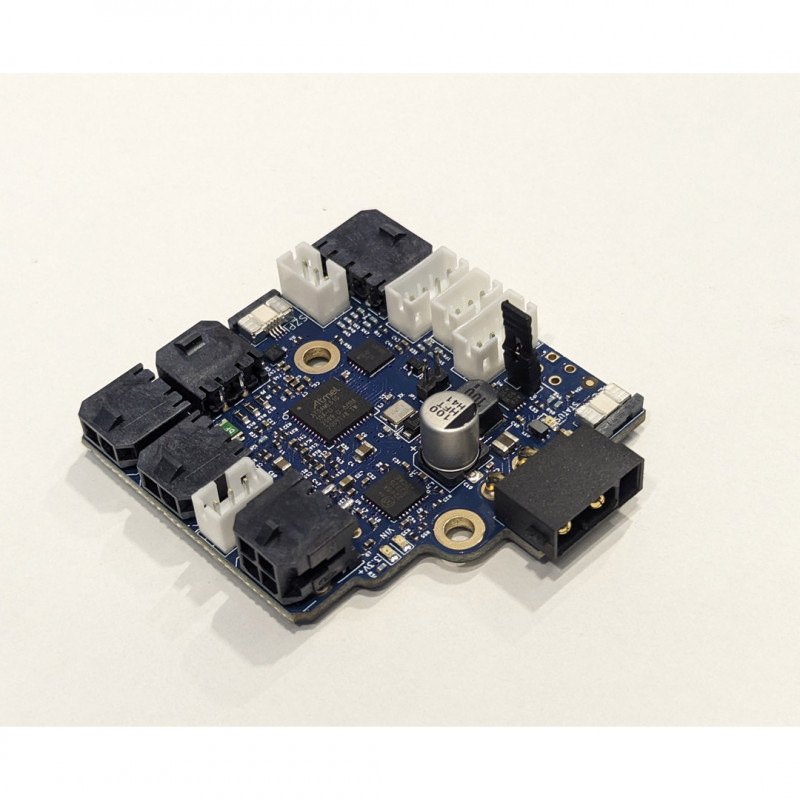

Revo Duet 3 Roto Toolboard - CAN-FD expansion for E3D extruder Roto

Le paquet contient : 1 x Duet 3 Roto Toolboard

Spécifications techniques pour la version V1.0

• Processeur : ATSAME51G19A
• Processeur équipé de : 32 bits et 120 MHz ARM Cortex M4F
• Réseau/communications Interconnexion : CAN-FD à CAN-FD bus Duet 3
• Driver stepper Embarqué : 1 x TMC2240
• driver stepper Revo Caractéristiques : courant de crête jusqu'à 1A, interpolation par micro-pas à partir de n'importe quel réglage jusqu'à x256, détection de décrochage (à noter que des tests thermiques supplémentaires peuvent permettre un courant d'extrusion plus élevé pour les extrudeuses autres que Roto, qui ne devraient pas dépasser un courant de 600mA).
• Sorties à courant élevé : 1 x 3,4 A, tension VIN uniquement (80 W à 24 V)
• Entrées thermistance/PT1000 : 3 entrées, 2 optimisées pour les thermistances 100K et les capteurs PT1000, 1 utilisée pour la température de la bobine SZP
• Sorties à courant moyen : 1 x 4 broches (tension VIN - conçue pour le refroidissement de pièces avec des ventilateurs à 2, 3 ou 4 broches) et 1 x 3 broches (5V compatible avec le refroidissement par ventilateur à dissipation thermique Roto avec des ventilateurs à 2 ou 3 broches). Les deux sorties sont contrôlées par PWM avec entrée tachymétrique.
• Entrées/sorties : 3 connecteurs E/S intégrés pour butée, interrupteur, moniteur de filament, sonde Z. 1 connecteur pour un interrupteur ou un capteur de proximité optique.
• Accéléromètre : Accéléromètre LIS2DW intégré.
• Capteur inductif : capteur inductif LDC1612 intégré pour le balayage de la sonde Z.
• Surveillance de l'alimentation électrique : indication de la tension VIN

duet3dduet3dPour les spécifications techniques, veuillez visiter le wiki dédié aux produits Duet : https://docs. .com/en/Duet3D_hardware/Duet_3_family/Duet_3_Roto_Toolboard - https://docs. .com/ Vous y trouverez des détails techniques et des exemples d'installation.duet3d Pour partager vos avis et questions, y compris techniques, vous pouvez consulter le forum dédié : https://forum. .com/

L'article que vous recevez peut présenter certaines différences par rapport à la photo, en fonction du lot de production. Néanmoins, la fonctionnalité est maintenue.
