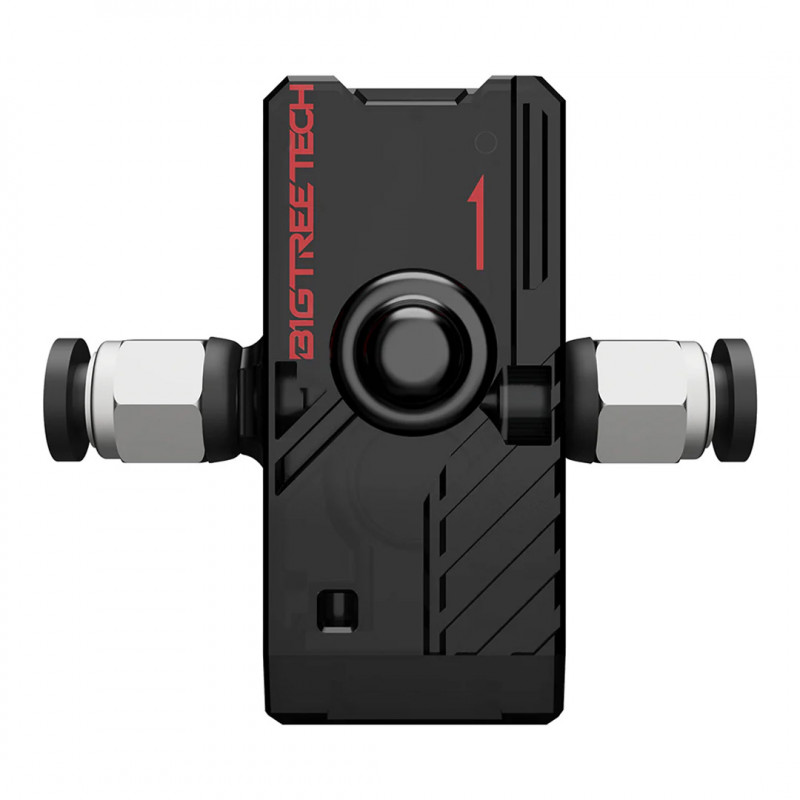

Smart Lemodule de détection de filamentV2.0 de BTT est un capteur de filament universel pour les imprimantes 3D FDM.
Le SFS V2.0 est un capteur de filament intelligent qui améliore la fiabilité de l'impression 3D grâce à un capteur photoélectrique très précis, capable de détecter des problèmes tels que l'épuisement du filament, les nœuds et le colmatage.
Caractéristiques principales
- Le SFS V2.0 est bidirectionnel, sans restriction sur la direction du filament, ce qui donne aux utilisateurs une plus grande flexibilité lors de l'installation.
- Il détecte les erreurs d'extrusion causées par l'épuisement du filament, l'obstruction de la buse, le nouage du filament et les problèmes d'extrudeuse. Il est doté de deux sorties de signal et de voyants lumineux permettant de faire la distinction entre le colmatage et l'épuisement du filament.
- Compatible avec les microprogrammes Marlin, Klipper et RRF.
- Compact, léger et facile à installer.
- BowdendriveFonctionne avec les extrudeuses directes.
- Compatible avec les cartes mères dotées de ports d'arrêt ou de ports d'épuisement du filament dédiés.
Instructions
- Le filament peut être enfilé d'un côté ou de l'autre du SFS V2.0, le sens n'affectant pas la fonctionnalité.
- Le voyant rouge s'allume lorsqu'il n'y a pas de filament dans le module.
- Le voyant bleu clignote lorsque l'extrusion est normale.
- La lumière bleue reste allumée ou éteinte lorsqu'il n'y a pas d'extrusion.
Étalonnage
La longueur de détection théorique de 2,88 mm représente la quantité de filament qui sera extrudée entre chaque impulsion de signal. Cela signifie que si aucun mouvement de filament n'est détecté après une commande de mouvement de 2,88 mm, une erreur de filament sera déclenchée.
Le fait de régler la distance de détection à exactement 2,88 mm pourrait provoquer de fausses alarmes ou des erreurs. Ce paramètre peut être considéré comme la sensibilité du capteur : plus le chiffre est élevé, moins le capteur est sensible.
La longueur de détection doit être ajustée en fonction de la position de montage de votre SFS V2.0. Plus le capteur est éloigné de l'extrudeuse, plus le chiffre doit être élevé. Nous recommandons de commencer par une longueur de détection de 3 mm. Si vous continuez à recevoir des fausses alarmes, augmentez la longueur de détection par incréments de 1 mm jusqu'à ce que le problème soit résolu.
Remarques
Alimentation : 3,3V ou 5V. Toute tension supérieure peut entraîner des dommages.
Boîtier : le boîtier peut être endommagé si les connecteurs rapides sont fréquemment ou incorrectement serrés.
Connexion à la carte mère : si votre carte mère ne dispose pas d'un port dédié à l'épuisement du filament, veuillez consulter notre support technique.
Vous trouverez plus d'informations ici :
githubsmarthttps:// .com/bigtreetech/ -filament-detection-module
Smart Contenu : 1 x BIGTREETECH Filament Sensor V2.0
