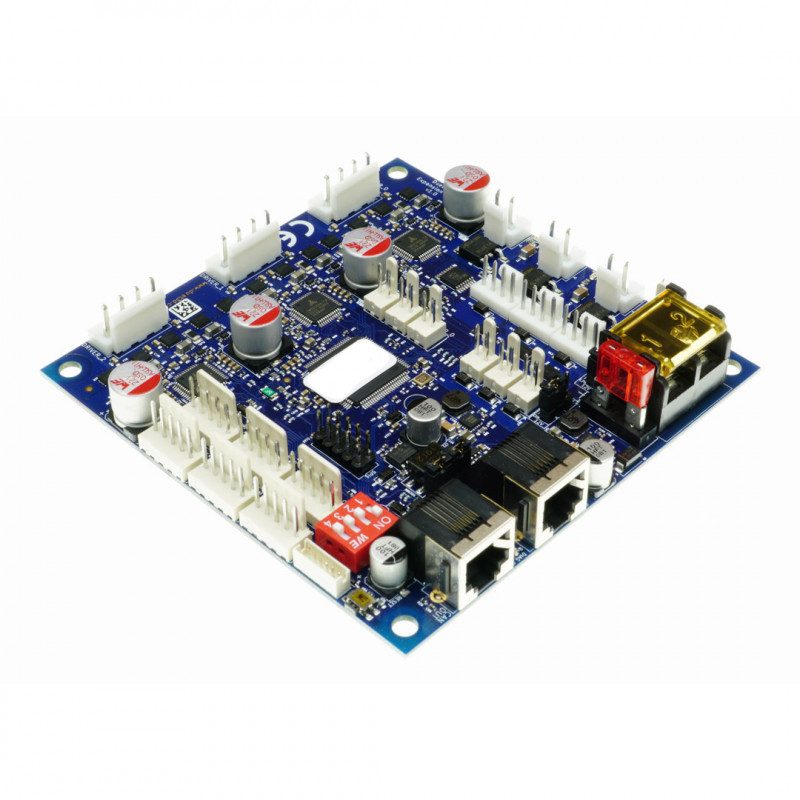

La carte "Duet3 Expansion 3HC" est une carte d'extension pour la famille Duet 3 qui se connecte via le bus CAN-FD aux cartes mères Duet 3. Duet3D La famille Duet 3 permet de contrôler une large gamme de machines, y compris les imprimantes 3D, les CNC, les lasers et bien plus encore, en s'appuyant sur l'expérience de Duet dans le développement des solutions de contrôle d'imprimantes 3D les plus personnalisables et adaptables. L'objectif global de la série Duet 3 est de permettre une flexibilité maximale dans la conception des machines grâce à des cartes principales, des cartes d'extension, des cartes d'outils et des modules d'extension personnalisés.
Voici un résumé des principales caractéristiques :
- Processeur 32 bits dédié (ARM Cortex M4F à 120 MHz)
- Connexion du bus CAN-FD à la carte mère Duet 3 (compatible avec la carte mère Duet 3 6HC et la carte mère Duet 3 Mini 5+).
driver stepper - 3 Trinamic TMC2160/5160 de nouvelle génération avec un courant allant jusqu'à 4,45A RMS, 6,3A peak avec un contrôle firmware de l'ensemble des fonctionnalités, y compris jusqu'à 256 micro-pas, StallGuard 2 et StealthChop 2.
- 9 sorties PWM avec capacité de courant variable pour supporter par exemple 3 extrudeuses et 6 ventilateurs. (3x5A pour les extrudeuses et autres)
- 6 ports E/S pour les terminaux, les sondes, les moniteurs de filament et autres capteurs (3 d'entre eux prennent en charge les ventilateurs à 4 fils, y compris la lecture des tours/minute)
Duet3D Smart - Prise en charge d'une large gamme de sondes Z, y compris la sonde Z IR DC42 et Effector pour les imprimantes delta.
- 6 connecteurs E/S avec un niveau de signal de sortie de 3,3 V et des entrées de tolérance de 30 V sont fournis pour les ports E/S.
- 3 entrées thermistance / PT1000 et support pour 4 entrées PT100 / thermocouple via des cartes filles optionnelles.
- Tension d'alimentation 12-48 V v1.02 et plus ; 12-32 V v1.01 et plus
Le kit de vente standard de la carte d'extension Duet 3 3HC comprend un ensemble de connecteurs avec un jeu complet de boîtiers et de bornes. Il ne comprend pas le câble CAN-FD. Nous recommandons l'achat d'un câble modem RJ11 à RJ11 à haut débit ADSL 2+ de la longueur requise et adaptée à votre application.
duet3dPour plus de détails : https:// .dozuki.com/Wiki/Duet_3_Expansion_Hardware_Overview
