Les roulements de guidage linéaire, également appelés chariots ou blocs de guidage linéaire, sont des composants qui sont couplés à des guides linéaires pour créer un système de mouvement.
Le bloc de roulement est constitué d'éléments roulants et d'un manchon extérieur. Le mouvement linéaire doux fourni par ces chariots signifie qu'il y a peu de friction le long du rail lorsqu'il glisse.
Caractéristiques des patins de piste DHM pro
La série MGN comprend des rails de conception compacte et légère, adaptés aux dispositifs de petite taille mais de haute précision.
Comparable aux modèles des grandes marques telles que HIWIN, Bosch Rexroth, THK, ROLLON. Les chariots de guidage linéaire DHM pro sont la série professionnelle de chariots pour les systèmes linéaires. Ils se caractérisent par des capacités de charge équivalentes à celles des produits existants, et un jeu radial amélioré par rapport à la série économique. La précision et les normes de qualité sont égales à celles offertes par les grandes marques, et peuvent donc être remplacées en toute sécurité. Si vous recherchez un produit d'entrée de gamme, découvrez plutôt la ligne DHM.
Voici les principaux points de la ligne DHM pro des chariots de guidage linéaire MGN :
- Haute rigidité
- Mouvement silencieux
- Interchangeabilité du système (dimensions standard)
- Frottement minimal
- Haute précision
- Excellent rapport performance/qualité/prix
- Le modèle en acier inoxydable est résistant à la corrosion
- Avec trou de lubrification
- Précharge moyenne
Applications des blocs de coulissage avec rails linéaires
Un système linéaire comprend le rail linéaire et le bloc. Ils sont utilisés dans divers domaines car ils sont faciles à installer. En outre, les modèles miniatures tels que le MGN7, le MGN9 et le MGN12 peuvent également être installés dans des espaces confinés en raison de leurs petites dimensions.
Les glissières sont disponibles en différentes tailles pour répondre aux exigences de votre projet. Pour compléter votre système linéaire, jetez un coup d'œil aux glissières linéaires de la ligne DHM pro.

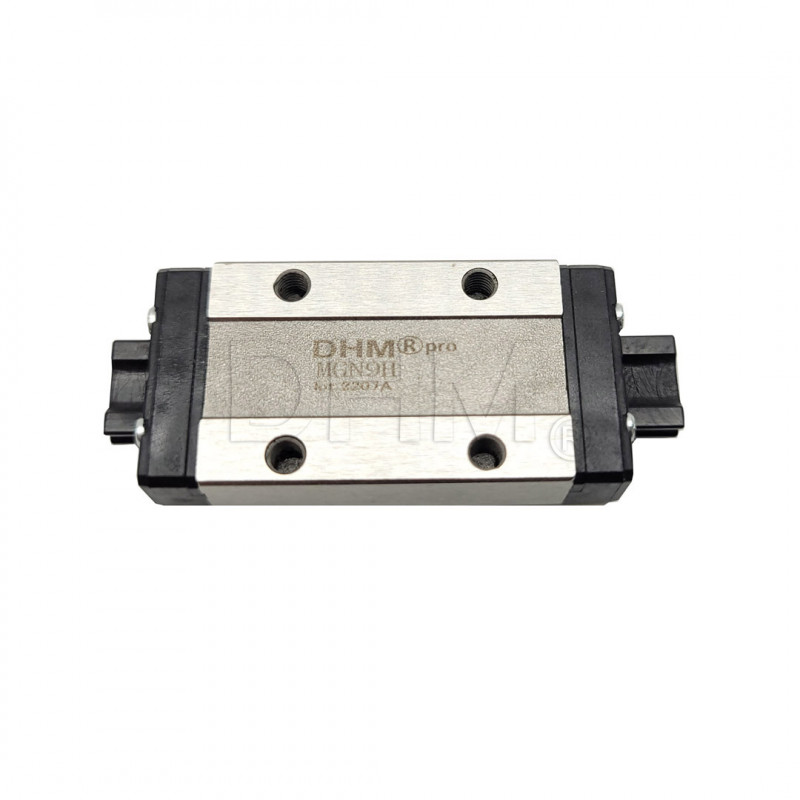

Ce modèle est le chariot MGN9H, il convient donc aux guides linéaires MGN9. Il s'agit du format de chariot long pour les guides linéaires.
Matériau
Ce modèle de glissière linéaire est fabriqué en acier 100Cr6. 100Cr6 est un acier au chrome typique. Après la trempe à l'huile, il présente une déformation minimale, une dureté, une résistance à l'usure et une résistance à la compression élevées. Il est utilisé pour la production de pièces d'usure, avec une bonne indéformabilité. Il est généralement utilisé dans la construction de paliers.
Grâce à la couche de chromage de surface, une bonne résistance à la corrosion est garantie si elle est correctement lubrifiée.
Précharge
La précharge détermine la rigidité du guide linéaire. Plus la précharge est élevée, plus le guide est rigide. Les guides libres peuvent osciller, ce qui provoque des bruits et des vibrations. Par exemple, si elles sont utilisées comme guides dans les imprimantes 3D, les vibrations éventuelles sont alors visibles lors de l'impression directe de l'objet. C'est pourquoi les patins fournis sont caractérisés par une précharge moyenne.
Nettoyage et lubrification
Les chariots étant fabriqués en acier non inoxydable, la lubrification est un élément essentiel pour éviter la rouille de la surface des rails et pour garantir le bon fonctionnement des systèmes de roulement à billes. Elle doit être effectuée tant lors de la première mise en service du guide que pendant la durée de vie du système, à intervalles périodiques.
Une lubrification adéquate apporte des avantages qui prolongent la durée de vie de l'ensemble du système linéaire. En particulier, elle conduit à une réduction du système de :
- Corrosion
- Friction
- Portez
- Impuretés
Nous recommandons un entretien régulier du système d'entraînement et une lubrification step même lors de la première utilisation.
L'intervalle de relubrification dépend du type d'environnement de fonctionnement, du type de charge, de la fréquence d'utilisation et des distances parcourues par le patin.
L'environnement d'exploitation est défini comme l'ensemble des facteurs externes au système, tels que les petits copeaux, les matières
enlevés par l'abrasion, les températures environnantes, l'humidité. Par type de charge, en revanche, nous entendons les facteurs qui influencent directement le système, tels que les chocs, les types de charge de torsion et les vibrations.
Nous recommandons une fréquence d'entretien et de lubrification de 6 mois, ou tous les 3 mois en cas d'utilisation intensive ou de longues distances parcourues.
On peut utiliser de la graisse au lithium. La graisse forme un film de lubrifiant entre les billes d'acier et la surface de roulement des guides linéaires. Cela réduit la friction et empêche le blocage.
Remarque : les lubrifiants contenant du MoS2 (bisulfure de molybdène) ou du graphite ne doivent pas être utilisés.
Avertissements
La face de recirculation ne doit pas être soumise à des chocs. Les impacts peuvent affecter la recirculation des billes et provoquer des défauts de glissement. Les billes ne tombent pas des guides linéaires DHM pro lorsqu'elles sont retirées des rails car les chariots sont équipés de détentes pour les billes. Cependant, les balles peuvent tomber si vous retirez rapidement les wagons du rail.
ou insérez le rail dans le chariot en position inclinée. Démontez et montez les chariots avec soin.
La précision et le jeu radial ne sont garantis que si des bogies et des rails provenant du même kit ou du même lot sont utilisés. Nous ne recommandons donc pas d'échanger les bogies et les rails des combinaisons originales.
La précision des guides linéaires est garantie après l'installation du rail, après que les vis aient été fixées au rail et que le rail ait été poussé sur le plan de référence. Les rails peuvent être installés de différentes manières. Vous pouvez trouver les spécifications dans le guide dédié :
Les rails ne peuvent pas être reliés entre eux en longueur. Si vous avez donc besoin d'une longueur plus importante, veuillez sélectionner la longueur la plus adaptée à votre projet.
Contenu : 1 x rail de guidage linéaire MGN9H - Acier 100Cr6
