Ligne de guidage linéaire miniature de précision DHM pro. Il s'agit d'un guide fin et léger particulièrement adapté aux instruments de mesure de précision, aux équipements de production et d'essai, et à d'autres applications où un mouvement linéaire de précision est essentiel, comme les imprimantes 3D et les petites CNC.
Ils sont également appelés guides linéaires à petite échelle car ils sont de petite taille.

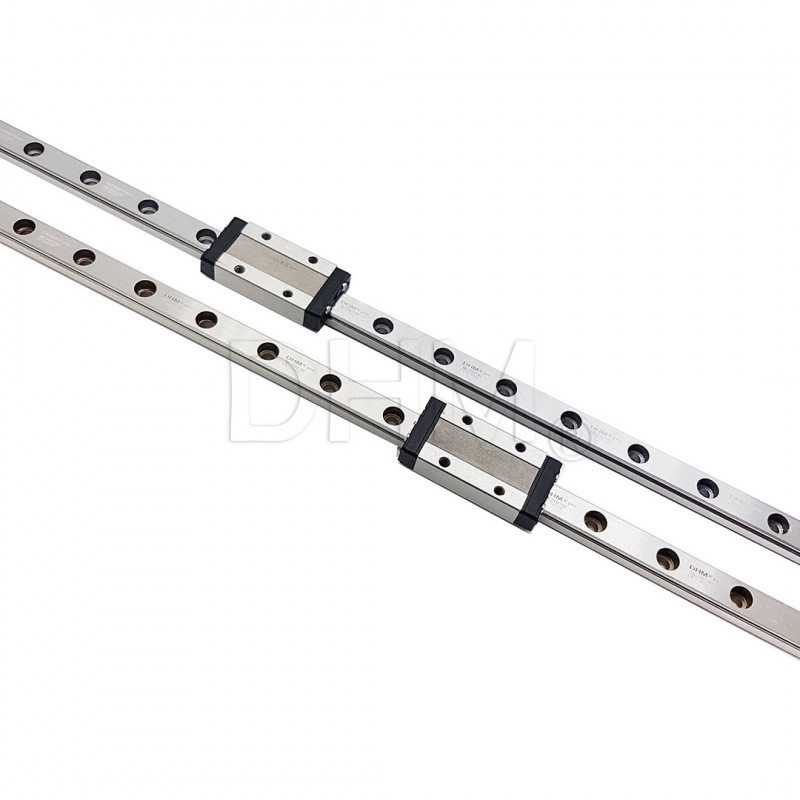

Ce guide est le modèle MGN9 : la largeur du guide n'est que de 9 mm. Les guides sont fournis avec un bloc de glissement MGN9H (bloc de glissement long).
Caractéristiques des glissières linéaires DHM pro
La série MGN se caractérise par des guides au design compact et léger, adaptés aux petits appareils de haute précision.
Comparables en termes de spécifications techniques à celles des grandes marques telles que HIWIN, Bosch Rexroth, THK, ROLLON, les guides linéaires DHM pro sont la série professionnelle de nos guides linéaires.
Ils se caractérisent par une capacité de charge équivalente aux produits professionnels présents sur le marché, et un jeu radial amélioré par rapport à la série économique que vous trouverez encore disponible dans notre e-shop. La précision et les standards de qualité sont égaux à ceux offerts par les grandes marques, et peuvent donc être remplacés en toute sécurité. Si vous recherchez un guide économique, découvrez plutôt la série DHM.
Voici les points essentiels de la série DHM pro des guides linéaires MGN :
- Bonne capacité d'absorption des vibrations
- Conception compacte pour un montage même dans les petites applications
- Effet de médiation de précision avec réduction de l'erreur possible due à la surface de montage
- Compatibilité de l'installation avec les guides d'autres marques grâce aux dimensions standards
- Conception à deux voies
- Faible coefficient de friction
Les glissières linéaires DHM pro peuvent supporter des charges verticales et horizontales. En outre, grâce à la conception de la rainure en arc de cercle, ils peuvent supporter la précharge nécessaire pour augmenter la rigidité. Il en résulte des performances élevées, une plus grande précision et une meilleure efficacité.
Comment fonctionne un guide linéaire DHM pro ?
Un guide linéaire permet un mouvement linéaire basé sur l'utilisation de billes ou de rouleaux (éléments roulants). Dans notre cas, grâce à la recirculation des billes entre le rail et le chariot, le guide linéaire permet un mouvement linéaire extrêmement précis. Le coefficient de friction d'un guide linéaire n'est que de 1/50 par rapport à celui d'un système conventionnel avec guide et douille SBR. En raison des contraintes entre les rails et les chariots, les guides linéaires sont capables de supporter des charges dans les deux sens, longitudinal et transversal. Grâce à ces caractéristiques, les guides linéaires permettent d'améliorer considérablement la précision des mouvements, notamment lorsqu'ils sont associés à des vis à billes à recirculation.
Spécifications
Les guides linéaires de la ligne DHM pro sont fabriqués selon des spécifications particulières. Ils sont fournis avec un bloc de course MGN9H (bloc de course long). Ils ont les mêmes dimensions de montage que les produits proposés par d'autres marques et peuvent donc être utilisés en remplacement.
La précharge assure un mouvement rigide des patins. Il y a une meilleure absorption des chocs et/ou des vibrations, un guidage plus précis et une meilleure capacité de charge. Les blocs de glissement sont équipés d'un trou de lubrification.
Matériau
Cette glissière linéaire est fabriquée en acier 100Cr6. 100Cr6 est un acier au chrome typique. Après la trempe à l'huile, il présente une déformation minimale, une dureté, une résistance à l'usure et une résistance à la compression élevées. Il est utilisé pour la production de pièces d'usure, avec une bonne indéformabilité. Il est généralement utilisé dans la construction de paliers.
Grâce à la couche de chromage de surface, une bonne résistance à la corrosion est garantie si elle est correctement lubrifiée.
Précharge
La précharge détermine la rigidité du guide linéaire. Plus la précharge est élevée, plus le guide est rigide. Les guides libres peuvent osciller, ce qui provoque des bruits et des vibrations. Par exemple, si elles sont utilisées comme guides dans les imprimantes 3D, les vibrations éventuelles sont alors visibles lors de l'impression directe de l'objet. C'est pourquoi les tampons fournis sont caractérisés par une précharge moyenne.
Nettoyage et lubrification
Les guides linéaires étant réalisés en acier non inoxydable, la lubrification est un élément essentiel pour éviter la formation de rouille sur la surface du rail et pour garantir le bon fonctionnement des systèmes à recirculation de billes. Elle doit être effectuée aussi bien lors de la première mise en service du guide que pendant la durée de vie du système, à intervalles périodiques.
Une lubrification adéquate apporte des avantages qui prolongent la durée de vie de l'ensemble du système linéaire. En particulier, elle conduit à une réduction du système de :
- Corrosion
- Friction
- Portez
- Impuretés
Nous recommandons un entretien régulier du système de manutention, et une lubrification step même lors de la première utilisation.
Nous recommandons de nettoyer les rails avant de les lubrifier. Pour s'assurer que la glissière ne glisse pas lors de ces manœuvres, vous pouvez vous aider en mettant une pince dans les derniers trous.
Nous recommandons de lubrifier les rails et les billes de roulement avec de la graisse. Enduisez ensuite l'ensemble du rail d'une fine couche de graisse pour éviter l'oxydation.
L'intervalle de relubrification dépend du type d'environnement de fonctionnement, du type de charge, de la fréquence d'utilisation et des distances parcourues par le bloc de glissement.
L'environnement d'exploitation est défini comme l'ensemble des facteurs externes au système, tels que les petits copeaux, les matières
enlevés par l'abrasion, les températures environnantes, l'humidité. Par type de charge, en revanche, nous entendons les facteurs qui influencent directement le système, tels que les chocs, les types de charge de torsion et les vibrations.
Nous recommandons une fréquence d'entretien et de lubrification de 6 mois, ou tous les 3 mois en cas d'utilisation intensive ou de longues distances parcourues. En fonction des conditions ci-dessus, si la graisse se détériore ou se contamine plus rapidement, il est nécessaire de réduire l'intervalle de lubrification en fonction des besoins du système.
En général, les conditions à évaluer lors de la planification de la maintenance et de la lubrification du système linéaire sont les suivantes :
- Vibrations
- Températures de fonctionnement élevées
- Présence de condensation ou d'éclaboussures d'eau
- Présence de substances spéciales (vapeurs, acides, hydrocarbures)
- Course de travail dans une section de rail courte
- Haute dynamique de fonctionnement
On peut utiliser de la graisse au lithium. La graisse forme un film lubrifiant entre les billes d'acier et la surface de roulement des guides linéaires. Cela réduit la friction et empêche le blocage.
Remarque : les lubrifiants contenant du MoS2 (bisulfure de molybdène) ou du graphite ne doivent pas être utilisés.
Avertissements
La face de recirculation ne doit pas être soumise à des chocs. Les impacts peuvent affecter la recirculation des billes et provoquer des défauts de glissement. Les billes ne tombent pas des guides linéaires DHM pro lorsqu'elles sont retirées des rails, car les chariots sont équipés de détentes pour les billes. Cependant, les balles peuvent tomber si vous retirez rapidement les wagons du rail.
ou insérez le rail dans le chariot en position inclinée. Démontez et montez les chariots avec soin.
La précision et le jeu radial ne sont garantis que si des bogies et des rails provenant du même kit ou du même lot sont utilisés. Nous ne recommandons donc pas d'échanger les bogies et les rails des combinaisons originales.
La précision des guides linéaires est garantie après l'installation du rail, après que les vis aient été fixées au rail et que le rail ait été poussé sur le plan de référence. Les rails peuvent être installés de différentes manières. Vous pouvez trouver les spécifications dans le guide dédié :
Les rails ne peuvent pas être reliés entre eux en longueur. Si vous avez donc besoin d'une longueur plus importante, veuillez sélectionner la longueur la plus adaptée à votre projet.
Le paquet contient :
1 x Rail linéaire à recirculation de billes MGN9 400 mm - Acier 100Cr6
1 x Glissière linéaire à recirculation de billes MGN9 - Acier 100Cr6
