DHM Guide linéaire miniature de précision pro. Il s'agit d'un guide fin et léger, particulièrement adapté aux instruments de mesure de précision, aux équipements de production et de test, et à d'autres applications où la précision du mouvement linéaire est essentielle, telles que les imprimantes 3D et les petites CNC.
Ils sont également appelés guides linéaires à échelle réduite en raison de leur petite taille.

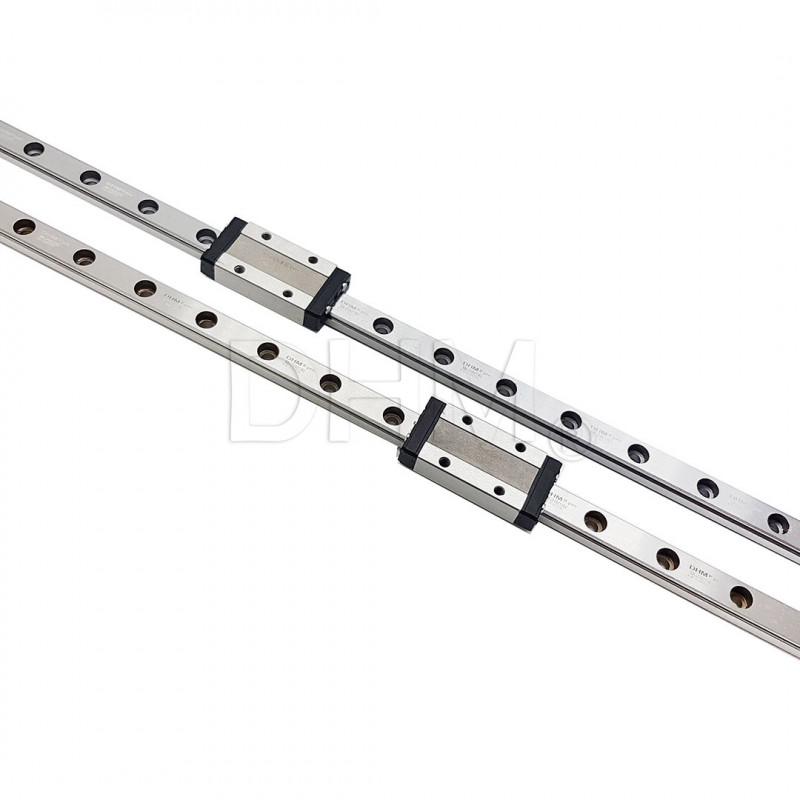

Ce guide est le modèle MGN9 : la largeur du guide n'est que de 9 mm. Les guides sont fournis avec un MGN9H (patin long) en acier inoxydable .
DHM Caractéristiques des glissières linéaires pro
La série MGN se caractérise par des guides de conception compacte et légère, adaptés aux petits appareils de haute précision.
DHM Avec des caractéristiques techniques comparables à celles des grandes marques telles que HIWIN, Bosch Rexroth, THK, ROLLON, les glissières linéaires pro sont la série professionnelle de nos glissières linéaires.
DHMElles se caractérisent par des capacités de charge équivalentes aux produits professionnels du marché, et un jeu radial amélioré par rapport à la série économique que vous trouverez encore dans notre e-shop. Les standards de précision et de qualité sont égaux à ceux proposés par les grandes marques, et peuvent donc être remplacés en toute sécurité. Si vous cherchez un guide économique, découvrez plutôt la série.
DHM Voici les principaux points de la série pro des guides linéaires MGN :
- Bonne capacité d'absorption des vibrations
- Conception compacte pour un montage même dans les petites applications
- Effet de médiation de précision avec réduction de l'erreur possible due à la surface de montage
- Compatibilité d'installation avec des guides d'autres marques grâce aux dimensions standard
- Conception à deux pistes
- Faible coefficient de frottement
DHM Les glissières linéaires pro peuvent supporter des charges verticales et horizontales. De plus, grâce à la conception de la rainure en arc de cercle, elles peuvent supporter la précharge nécessaire pour augmenter la rigidité. Il en résulte des performances élevées, une plus grande précision et une efficacité accrue.
DHM Comment fonctionne un guide linéaire pro ?
Un guide linéaire permet un mouvement linéaire basé sur l'utilisation de billes ou de rouleaux (éléments roulants). Dans notre cas, grâce à la recirculation de billes entre le rail et le chariot, le guide linéaire permet un mouvement linéaire extrêmement précis. Le coefficient de frottement d'un guide linéaire n'est que de 1/50 par rapport à celui d'un système conventionnel avec un guide SBR et une bague. En raison des contraintes entre les rails et les chariots, les guides linéaires sont capables de supporter des charges à la fois dans les directions longitudinales et transversales. Grâce à ces caractéristiques, les guides linéaires permettent d'améliorer considérablement la précision des mouvements, en particulier lorsqu'ils sont associés à des vis à billes à recirculation.
Caractéristiques techniques
DHM Les guides linéaires de la gamme pro sont fabriqués selon des spécifications particulières. Ils ont les mêmes dimensions de montage que les produits proposés par d'autres marques et peuvent donc être utilisés en remplacement.
La précharge assure un mouvement rigide des blocs de glissement. Il en résulte une meilleure absorption des chocs et/ou des vibrations, une précision accrue du guidage et une meilleure capacité de charge. Les patins sont équipés d'un trou de lubrification.
Matériau
Ce chariot linéaire est fabriqué en acier inoxydable 440C. Il s'agit d'un acier inoxydable d'une grande dureté et d'une grande résistance à la corrosion.
résistance à la corrosion. Bonne résistance dans un environnement moyennement corrosif (atmosphère, eau douce, vapeur d'eau, pétrole brut, essence, diesel, alcool, acides faibles, aliments, jus de fruits).
pétrole brut, essence, diesel, alcool, acides faibles, denrées alimentaires, jus de fruits). Le durcissement et le polissage auxquels les guides sont soumis créent d'excellentes conditions de résistance à la corrosion.
Précharge
La précharge détermine la rigidité du guidage linéaire. Plus la précharge est élevée, plus le guidage est rigide. Les guides libres peuvent osciller et provoquer des bruits et des vibrations. Par exemple, s'ils sont utilisés comme guides dans des imprimantes 3D, les vibrations sont visibles lors de l'impression directe dans l'objet. C'est pourquoi les patins fournis sont caractérisés par une précharge moyenne.
Nettoyage et lubrification
La lubrification est un élément clé pour assurer le bon fonctionnement des systèmes de roulements à billes. Elle doit être effectuée à la fois lors de la première mise en service du patin et à intervalles réguliers pendant la durée de vie du système.
Une lubrification adéquate présente des avantages qui prolongent la durée de vie de l'ensemble du système linéaire. Elle permet notamment de réduire la durée de vie du système :
- la corrosion
- le frottement
- l'usure
- Impuretés
step Nous recommandons un entretien de routine du système d'entraînement et une lubrification dès la première utilisation.
Nous recommandons de nettoyer les rails avant la lubrification. Pour éviter que le patin ne glisse lors de ces manœuvres, vous pouvez vous aider en plaçant un collier de serrage dans les derniers trous.
Nous recommandons de lubrifier les rails et les billes de roulement avec de la graisse. Enduisez ensuite l'ensemble du rail d'une fine couche de graisse pour éviter l'oxydation.
L'intervalle de relubrification dépend du type d'environnement de fonctionnement, du type de charge, de la fréquence d'utilisation et des distances parcourues par le patin.
L'environnement de fonctionnement est défini comme l'ensemble des facteurs externes au système, tels que les petits copeaux, la matière
les matériaux enlevés par abrasion, les températures environnantes, l'humidité. Par type de charge, nous entendons les facteurs qui influencent directement le système, tels que les chocs, les types de charge de torsion et les vibrations.
Nous recommandons une fréquence d'entretien et de lubrification de 6 mois, ou tous les 3 mois en cas d'utilisation intensive ou de longues distances parcourues. En fonction des conditions ci-dessus, si la graisse se détériore ou se contamine plus rapidement, il est nécessaire de réduire l'intervalle de lubrification en fonction des besoins du système.
En général, les conditions à évaluer lors de la planification de la maintenance et de la lubrification du système linéaire sont les suivantes :
- Vibrations
- Températures de fonctionnement élevées
- Présence de condensation ou de projections d'eau
- Présence de substances spéciales (vapeurs, acides, hydrocarbures)
- Course de travail dans une section de rail courte
- Dynamique de fonctionnement élevée
Il est possible d'utiliser de la graisse au lithium. La graisse forme un film lubrifiant entre les billes d'acier et la surface de roulement des guides linéaires. Cela réduit le frottement et évite les blocages.
Remarque : Les lubrifiants contenant du MoS2 (bisulfure de molybdène) ou du graphite ne doivent pas être utilisés.
Avertissement
La face de recirculation ne doit pas être soumise à des chocs. Les chocs peuvent affecter la recirculation des billes et provoquer des défauts de glissement. DHM Les billes ne tombent pas des guides linéaires pro lorsqu'elles sont retirées des rails, car les chariots sont équipés de butées à billes. Cependant, les billes peuvent tomber si vous retirez rapidement les chariots du rail
ou si vous insérez le rail dans le chariot en position inclinée. Démontez et montez les chariots avec précaution.
La précision et le jeu radial ne sont garantis que si l'on utilise des bogies et des rails provenant du même kit ou du même lot. Il est donc déconseillé d'intervertir les bogies et les rails des combinaisons d'origine.
La précision des guides linéaires est garantie une fois que le rail a été installé, que les vis ont été fixées au rail et que le rail a été poussé sur le plan de référence. Les rails peuvent être installés de différentes manières. Vous trouverez les spécifications dans le guide dédié :
Les rails ne peuvent pas être reliés entre eux en termes de longueur. Si vous avez donc besoin d'une plus grande longueur, veuillez sélectionner la longueur la plus adaptée à votre projet.
L'emballage contient
1 x Rail de guidage linéaire MGN9 415 mm - Acier inoxydable 440C
1 x Glissière linéaire à recirculation de billes MGN9 - Acier inoxydable 440C
