ToolChanger & Motion System Bundle inc Tools & Hemera Extruders - E3D

Le E3D ToolChanger and Motion System est une plateforme de recherche avancée qui permet d'utiliser jusqu'à quatre outils multi-matériaux/multifonctions (tels que des lasers, des outils de prélèvement et de placement, des extrudeuses, des caméras d'inspection et tout ce que vous pouvez imaginer) au cours d'un seul travail d'impression.
Vous pouvez choisir entre un pack d'outils 4 x Bowden V6 ou un pack d'outils 4 x Direct Hemera, et n'oubliez pas que vous pouvez acheter des chariots vides pour vos propres conceptions personnalisées. Les extrudeuses Hemera et les tubes PTFE sont inclus dans cet ensemble ainsi que le système de mouvement, le mécanisme de changement d'outil et la connectivité Duet de votre choix.
Options de contrôle de Duet :
- WiFi : connectez-vous à distance à votre ToolChanger via un ordinateur, un portable ou une tablette.

- Ethernet : votre machine se trouve-t-elle dans un garage ou un hangar où le signal WiFi est instable ? Assurez une connexion fiable en connectant votre ordinateur ou votre portable à ToolChanger.
Options d'outils :

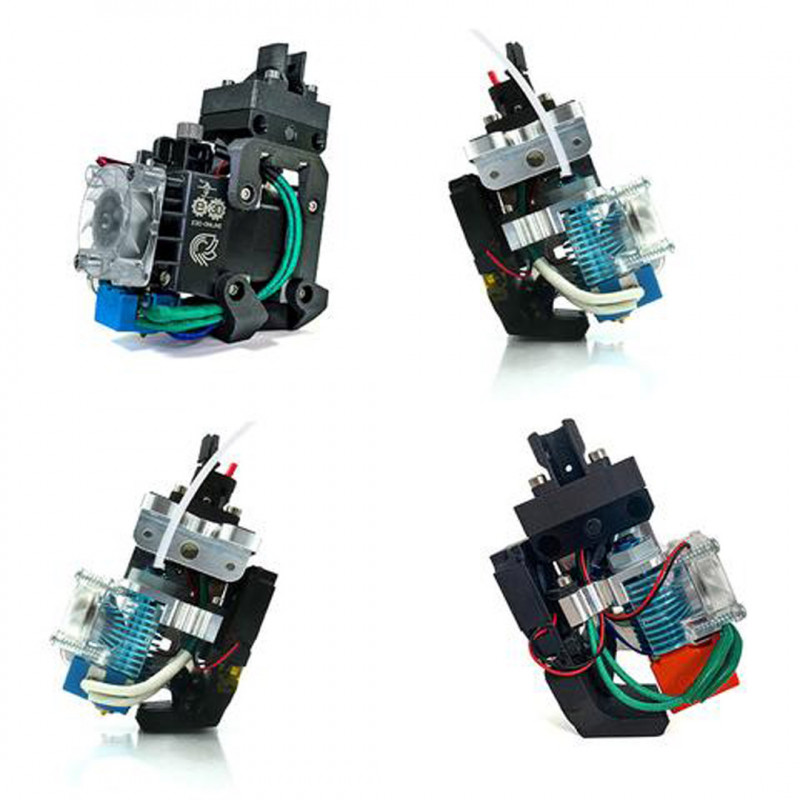

- Direct : exploitez toute la puissance de l'Hemera avec des têtes d'outils à entraînement direct, offrant un contrôle du filament de première classe avec des trajets de filament courts et une prise en main sans compromis.
Parfait pour les matériaux exigeants comme le TPE et le TPU
- Bowden : Vous avez besoin d'outils légers pour des vitesses super rapides sans artefacts de vibration ? Choisissez la configuration Bowden pour une extrusion puissante et fiable à partir des extrudeuses Hemera combinées à des têtes d'outils V6 légères.

Système de mouvement
Un système de mouvement CoreXY inspiré de Fabtotum fournit une plateforme rapide, précise et robuste.
Sans moteurs volants, sans chemins de courroie croisés et avec une masse mobile incroyablement légère.
Le système Motion est conçu pour des vitesses élevées et des accélérations rapides. Les moteurs Moon et les courroies 2GT d'origine Gates produisent des performances rapides, fiables et durables.
Pour garantir la haute précision du système de mouvement, les trois axes principaux sont préassemblés, ce qui permet un montage simple sans tension supplémentaire.
Tête d'outil
La tête d'outil du ToolChanger est le composant mécanique central du système de changement d'outil.
Boulonné directement sur le chariot X du système de mouvement, il fournit l'action de prise et de dépose qui permet d'utiliser plusieurs têtes d'outils à l'aide de la plaque porte-outils E3D standardisée.
Électronique
Le kit de câblage Duet2 fournit une solution plug & play bien gérée pour faire fonctionner le système de mouvement, le ToolChanger ToolHead et jusqu'à quatre outils V6 Bowden HotEnd.
Bien que conçu pour le WiFi/Ethernet du Duet2, il devrait être généralement applicable à tout microcontrôleur capable de contrôler quatre instruments.
Notez que :
Le bloc d'alimentation 400W ToolChanger ne peut pas être utilisé avec le lit E3D Varipower. Si vous envisagez d'utiliser un lit Varipower, vous devrez vous procurer un bloc d'alimentation d'une puissance supérieure.









Principales caractéristiques du système de mouvement :
- Plaque supérieure en aluminium usiné CNC.

- Système de mouvement de type CoreXY Fabtotum.
- Rails et chariots Hiwin d'origine.
- Courroies, poulies et tendeurs d'origine Gates.
- Partiellement assemblé.
- Volume de construction 200 mm x 300 mm x 300 mm.
Principales caractéristiques du ToolChanger ToolHead :
- Cinématique exacte d'arrimage en six points.

- Mécanisme de serrage à ressort à haute tension.
- Interrupteur de fin de course intégré pour l'axe Z.
Caractéristiques principales du lit chauffant haute température :
- 110 V AC ou 240 V AC (selon la région )

- Température maximale de fonctionnement : 200°C
- Plaque d'aluminium de 3 mm (alliage : série 6000)
- Thermistance 104-GT2
Le kit d'outils Direct Hemera comprend:





- 1 x système de mouvement
- 1 x jeu de câbles Duet
- 1 x ToolChanger ToolHead
-
4 kits de mise à niveau d'outils
Hemera - 4 extrudeuses Hemera (24V)
- 80 x unités PTFE
- 1 x verre borosilicate de 4 mm 300 x 200 mm
- 1 x DueX5 - 1 x







SSR
- 1 x lit chauffant haute température 110V ou 240V
- 1 x carte principale Duet WiFi ou Ethernet
- 1 x alimentation à découpage 24V
- 10 x clips
Le kit d'outils Bowden V6 comprend.. :













- 1 x système de mouvement
- 1 x paquet de câbles Duet
- 1 x ToolChanger ToolHead
- 4 outils Bowden V6
- 4 extrudeuses Hemera
- 80 x unités PTFE
- 1 x verre borosilicate de 4 mm 300 x 200 mm
- 1 x DueX5
- 1 x SSR
- 1 x lit chauffant haute température 110V ou 240V
- 1 x carte principale Duet WiFi ou Ethernet
- 1 x alimentation à découpage 24V
- 10 x clips
