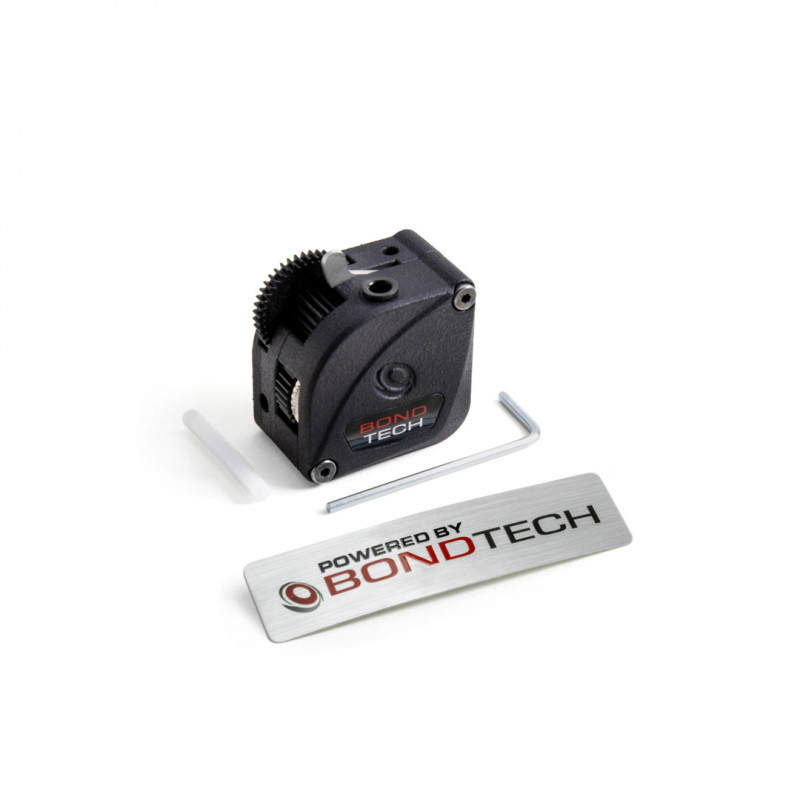

Extrudeuse LGX Lite (sans moteur) - Bondtech

EXTRUSER LGX® LITE
Valeur des e-pas : 562 avec 16 micropas ; 1124 avec 32 micropas.
Engrenages : acier trempé ;
Compatibilité des matériaux : abrasifs, rigides, semi-flexibles, flexibles et souples.
Trous de montage : M3
Schémas de montage : en bas (4 points), à droite (2 points), devant le moteur (2 points), en haut (1 point)
Trous sur le dessus du LGX® Lite : 5 mm de profondeur
Trous sur le côté du LGX® Lite : 5 mm de profondeur
Trous sur le dessous du LGX® Lite : 5 mm de profondeur
La tension de serrage maximale des vis de l'extrudeuse est de 0,3 Nm

Pour les utilisateurs de Klipper
rotation_distance = full_steps_per_rotation * microsteps / steps_per_mm
rotation_distance = 200 * 16 / 562
rotation_distance = 5.7

Le calcul ci-dessus suppose les paramètres suivants :
le moteur pas à pas est un moteur à 1,8 degré, donc 200 comme pas entiers par rotation ;
les micropas sont réglés sur 16 ;
la valeur e-steps recommandée pour le LGX® Lite est de 562.

Vitesse de rétraction : 35 mm/s
Distance de rétraction (bowden) : ~5 mm (0,4 + longueur du tube [mm] x 0,015)
Distance de rétraction (entraînement direct) pour les matériaux rigides : 0,4 mm
Distance de rétraction (entraînement direct) pour les matériaux souples : 3 mm
Température ambiante maximale de fonctionnement : 90°C
Température maximale de fonctionnement du moteur pas à pas : 120 ? / 750 mA
LGX® Lite poids net : 48 g
LGX® Lite avec moteur poids net : 141 g
Taille de l'emballage : 80x103x73 mm
Poids de l'emballage : 85 ou 185 g

Moteur pas à pas personnalisé pour BONDTECH LGX
Connecteur : connecteur JST-XH à 4 broches
Engrenage du moteur : 10 dents
Longueur du moteur : 20 mm
Diamètre du moteur : 36mm
Poids : 93g
Courant maximal : 1.0 A / phase

Pour utiliser le LGX, faites tourner le moteur pas à pas avec un courant compris entre ~0,45 et ~0,65A :
Soyez vigilant sur la température de surface du moteur pas à pas.
Gardez-le suffisamment froid pour le toucher. Baissez la Vref sinon.

Longueur du câble : 1m
Angle de marche : 1,8 degrés
Couple maximal à : 1800 PPS
Débit potentiel au couple maximum : 120mm^3/s
Classe : H, température de pointe 180 ?
Température/courant de fonctionnement maximum : 120 ? / 750 mA
Fabricant : LDO
SKU du fabricant : LDO-36STH20-1004AHG(XH)

Comment modifier le courant en utilisant Vref
Il est très difficile de lire le courant fourni aux moteurs pas à pas. Pour déterminer ce courant, nous nous basons sur la valeur de Vref. La valeur Vref est une référence de tension mesurée en VDC qui peut être lue avec un multimètre. Il nous aide à régler le courant de sortie du pilote du moteur pas à pas.

Les différentes cartes mères d'imprimantes 3D utilisent différents pilotes de moteurs pas à pas. Chaque type de pilote de moteur pas à pas a sa propre formule pour calculer la Vref nécessaire pour obtenir un courant spécifique. Voici quelques exemples :

Pilotes pas à pas TMC.
La formule de ces pilotes est Vref = ( I * 2,5 ) / Imax
Où I est la valeur de courant cible mesurée en A ; et Imax est de 1,77 en mode normal et de 1,2 en mode SilentStepSticks.

Pololu A4998.
La formule pour ces pilotes est Vref = I * 8 * R
Où I est la valeur du courant cible mesuré en A ; et R est la valeur de la résistance de détection, qui dépend de la carte que vous utilisez. Melzis utilise 0.1, Creality Silent boards utilise 0.15, ...



Pour les spécifications techniques, veuillez consulter la page de support dédiée aux produits Bondtech : https://support.bondtech.se

L'article que vous recevrez peut différer dans certaines caractéristiques de celui représenté sur la photo, en fonction du lot de production. Néanmoins, la fonctionnalité est maintenue.
