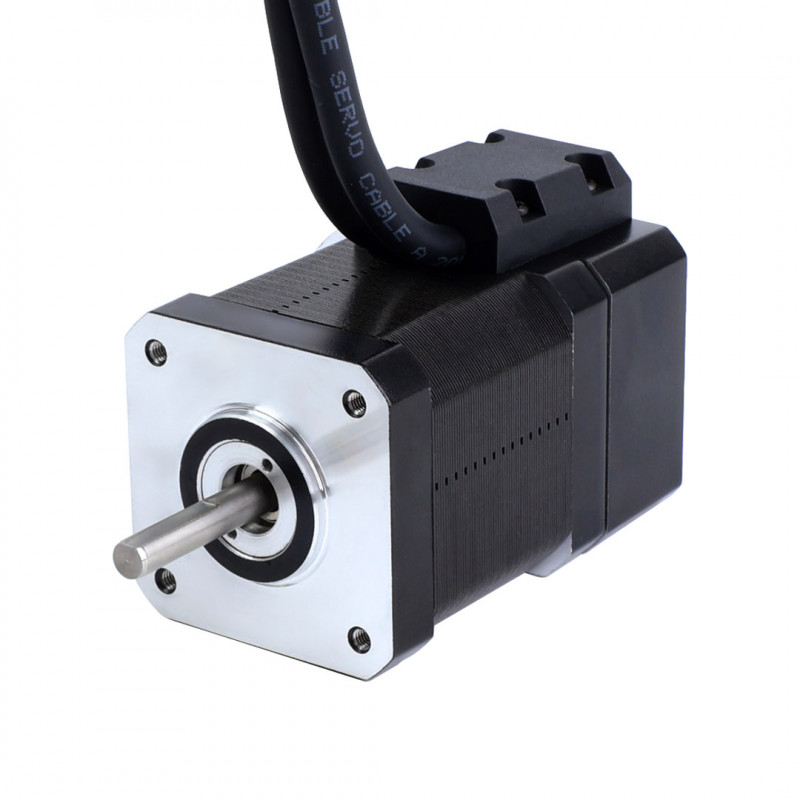

stepper NEMA 17HS19-2004D-E1K 2.0A 1.8° Moteur pas à pas STEPPERONLINE 17 CNC 3D print

Spécifications électriques
Code fabricant : 17HS19-2004D-E1K
Nombre de phases : 2
Angle d'inclinaison : 1,8 degrés
Couple de maintien : 52Ncm(73.64oz.in)
Courant nominal/phase : 2,0 A
Résistance de phase : 1.1ohm
Inductance : 1,7mH ± 20%(1KHz)

Spécifications physiques
Dimensions de la lunette : 42 x 42 mm
Longueur du corps : 68 mm
Diamètre de l'arbre : 5 mm
Longueur de la tige : 24 mm
Longueur de l'arbre coupé en D : 15 mm
Longueur du câble : 500 mm
Poids : 0,43 kg

Spécifications du codeur
Type de circuit de sortie : type différentiel
Type de codeur : incrémental optique
Résolution du codeur : 1000PPR(4000CPR)
Canaux de signal de sortie : 2 canaux
Tension d'alimentation minimale : 5V
Tension d'alimentation maximale : 5V
Tension de sortie élevée : <4V
Tension de sortie basse : <1V

Raccordement
A+ : Noir
A- : Vert
B+ : Rouge
B- : Bleu

VCC : Rouge
GND : Blanc
EA+ : Noir
EA- : Bleu
EB+ : Jaune
EB- : Vert

Pour plus d'informations, veuillez nous contacter.
L'article que vous recevez peut présenter certaines différences par rapport à la photo, en fonction du lot de production. Malgré cela, la fonctionnalité est maintenue.
