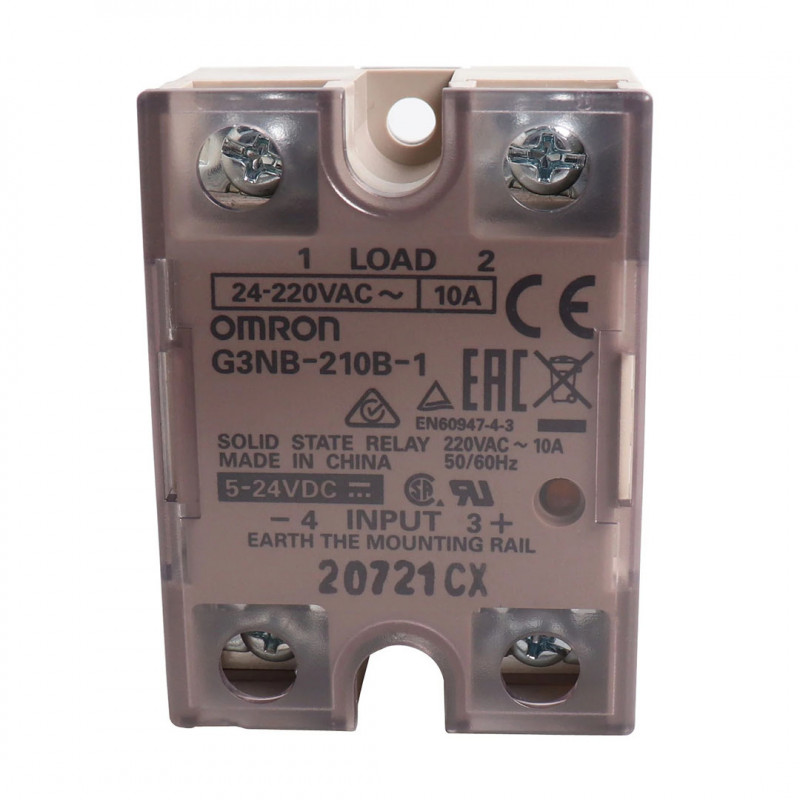

Le G3NB-210B-1 d'Omron est un relais SSR avec une sortie de 10 A, équivalent au G3NB-210A-1.
Le relais G3NB-210B-1 est conçu pour des tensions d'entrée comprises entre 5 et 24 V. Une varistance intégrée absorbe les surtensions externes et un indicateur de fonctionnement permet de surveiller le fonctionnement.
Les SSR de cette ligne sont de type hockey-puck.
Caractéristiques principales :
Tous les modèles ont les mêmes dimensions compactes, offrant ainsi le même pas de montage.
La varistance intégrée absorbe efficacement toute tension externe des transistors.
Indicateur de fonctionnement LED.
Housse de protection pour plus de sécurité.
Certifié UL, CSA et TÜV.
Le relais peut être monté sur un rail DIN via la plaque de montage rapido. Pour monter le relais sur le
rail DIN, installez-le d'abord sur la plaque de montage rapido via le ressort. Lorsqu'un relais est monté sur un rail DIN, veuillez respecter les valeurs nominales des relais sans dissipateur thermique.
Précautions de sécurité
Comme il s'agit d'un équipement électrique, nous vous demandons d'être particulièrement vigilant lors de son utilisation.
Le contact avec la section chargée peut, dans certains cas, provoquer des chocs électriques mineurs. Ne touchez pas la partie terminale du G3NB (la section sous-chargée) lorsque l'appareil est sous tension. Veillez à installer le couvercle avant de l'utiliser.
Comme le G3NB et le dissipateur thermique, le cas échéant, deviennent chauds, des brûlures mineures peuvent se produire dans certains cas. Ne touchez pas le SSR G3NB ou le dissipateur thermique pendant l'alimentation ou immédiatement après la mise hors tension.
Le circuit d'absorption interne est chargé et peut provoquer des chocs électriques mineurs dans certains cas. Ne touchez pas les bornes du circuit principal du G3NB immédiatement après avoir coupé l'alimentation.
Assurez-vous que l'alimentation électrique est déconnectée pendant le câblage et installez toujours le couvercle des bornes une fois le câblage terminé. Le contact avec les bornes sous charge peut provoquer un choc électrique mineur dans certains cas.
Ne pas court-circuiter la section de charge, car le G3NB pourrait être endommagé. Pour éviter tout court-circuit accidentel, installez un dispositif de protection, tel qu'un fusible à réponse rapide, sur la ligne d'alimentation électrique.
