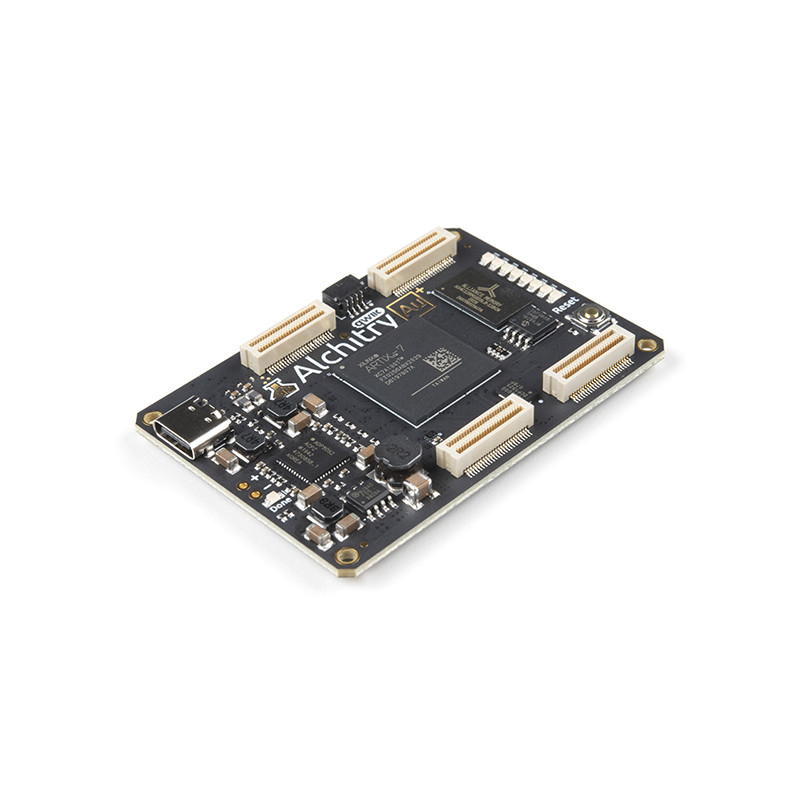

La carte Alchitry Au+ est la référence en matière de cartes de développement FPGA et c'est probablement l'une des cartes les plus solides de ce type sur le marché. L'Au+ remplace une puce FPGA plus robuste et évolutive (Xilinx XC7A100T) qui permet des circuits d'application plus complexes. Le nombre de blocs logiques configurables (LABs/CLBs), d'éléments logiques et de bits de RAM totaux est presque 3 fois supérieur à celui de l'Au standard ; voir "Caractéristiques" pour plus de détails.
Les FPGA, ou Field-Programmable Gate Arrays, sont un type de carte de développement avancé qui permet aux ingénieurs et aux amateurs de franchir une nouvelle étape dans la programmation électronique. L'Au+ poursuit la tendance à l'arrivée chaque année de cartes FPGA plus abordables et de plus en plus puissantes. Cette carte permettra à votre projet de se développer au-delà des points de départ typiques des FPGA. Enfin, maintenant que cette carte est construite par SparkFun, nous avons ajouté un connecteur Qwiic pour une intégration I2C facile !
L'Alchitry Au+ comporte un FPGA Xilinx Artix 7 XC7A100T avec plus de 100 000 cellules logiques et 256 Mo de RAM DDR3. La carte Au+ offre 102 broches d'E/S de niveau logique 3,3 V, dont 20 peuvent être commutées à 1,8 V ; neuf entrées analogiques différentielles ; huit DEL d'usage général ; une horloge embarquée de 100 MHz qui peut être manipulée en interne par le FPGA ; un connecteur USB-C pour configurer et alimenter la carte ; et une interface USB-série pour le transfert de données. Pour faciliter le démarrage, toutes les cartes Alchitry ont un support Lucid complet, une bibliothèque intégrée de composants utiles à utiliser dans votre projet, et un débogueur !
En ajoutant des cartes d'extension empilables semblables à des boucliers ou des HATs appelés "Elements", l'Alchitry Au est capable d'étendre ses propres capacités matérielles en ajoutant des espaces de prototypage, des boutons, des LEDs, et plus encore !
Le système Qwiic Connect SparkFun est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I2C qui accélère le prototypage et réduit le risque d'erreur. Toutes les cartes compatibles avec Qwiic utilisent un connecteur JST commun à 4 broches de 1 mm de diamètre. Cela réduit l'espace requis sur le circuit imprimé, et les connexions polarisées signifient que vous ne pouvez pas vous tromper.
