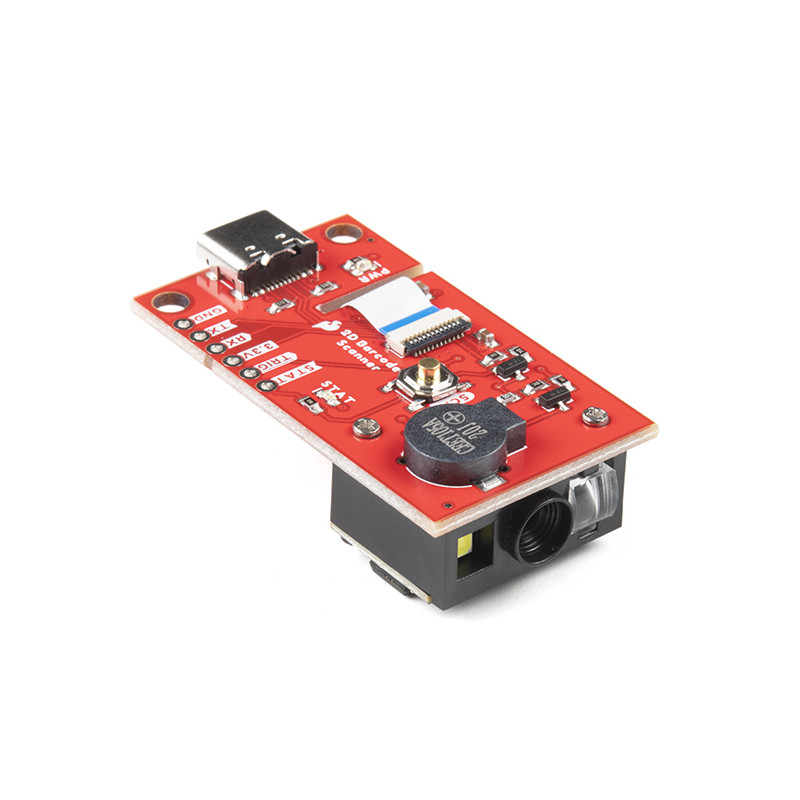

Le SparkFun 2D Barcode Scanner Breakout est une astucieuse petite carte breakout comprenant le module de scanner de codes barres DE2120 de DYScan. Le DE2120 lit 20 symbologies de codes à barres différentes (1D et 2D) à l'aide d'une caméra couplée à un traitement d'image embarqué pour identifier et décoder tout, des codes UPC aux codes QR. Le module comporte également deux LED : une pour l'éclairage et une pour projeter la ligne rouge que vous avez l'habitude de voir sur les scanners à laser.
Cette carte d'extension permet d'explorer facilement toutes les possibilités du DE2120 sans avoir à se préoccuper des câbles flexibles plats. L'interface USB du scanner est exposée via le connecteur USB-C embarqué. Un buzzer et une LED d'état sont connectés au module par des circuits de commande appropriés et un interrupteur tactile à bouton-poussoir est prévu sur la broche "trigger". Lorsque vous êtes prêt à incorporer le module dans votre projet embarqué, vous pouvez utiliser l'embase à 5 broches pour accéder directement aux broches série TTL, aux broches d'alimentation et à l'entrée de déclenchement.
Le module peut être configuré soit à l'aide de l'interface série, soit en scannant les codes-barres de commande qui se trouvent dans le manuel de configuration.
Tous les signaux de clavier, HID et série peuvent être transmis par l'unique connecteur USB-C. Le DE2120 a la capacité unique d'énumérer les trois protocoles, y compris un pilote série CDC pour que le dispositif apparaisse comme un port COM standard.
Démarrez avec le guide de connexion du lecteur de codes-barres 2D
