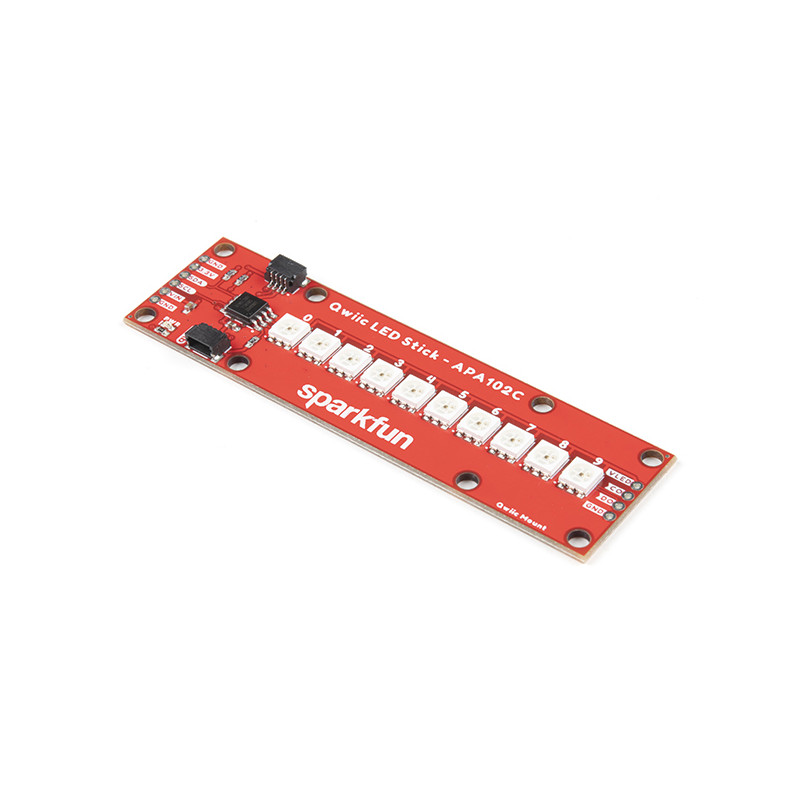

Le SparkFun Qwiic LED Stick comporte dix LED APA102 adressables, ce qui permet d'ajouter facilement un contrôle des LED en couleur à l'aide d'I2C. Écrivez sur des DEL individuelles pour afficher un compte en binaire, ou écrivez sur toute la bande pour obtenir des effets lumineux intéressants. Vous pouvez même ajouter d'autres DEL à la fin si vous en avez besoin. Nous avons écrit une bibliothèque Arduino et un package Python qui s'occupent de l'I2C et de la communication avec les LED. Tout ce que vous avez à faire est de décider de la couleur de chaque LED.
Le LED Stick a une adresse I2C par défaut de 0x23 mais peut être changé avec une simple commande, vous permettant de contrôler jusqu'à 100 LEDs (10 Qwiic LED Sticks) sur un seul bus ! L'adresse peut également être modifiée en 0x22 en fermant le cavalier de soudure à l'arrière de la carte.
Cette planche est l'une de nos nombreuses planches compatibles avec Qwiic ! Il suffit de se brancher et de partir. Il n'est pas nécessaire de souder, de déterminer qui est SDA ou SCL, ni de réguler la tension ou de la traduire !
Attention : l'utilisation d'un grand nombre de DEL peut consommer beaucoup de courant. Veillez à tenir compte des limites de puissance de votre installation. Si vous pensez que votre chaîne de LEDs va consommer plus de 600mA de courant, connectez votre alimentation externe directement à VLED. Fermer le cavalier de VLED à VCC ajoutera un condensateur de découplage de 4,7uF.
Le système Qwiic Connect SparkFun est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I2C qui accélère le prototypage et réduit le risque d'erreur. Toutes les cartes compatibles avec Qwiic utilisent un connecteur JST commun à 4 broches de 1 mm de diamètre. Cela réduit l'espace requis sur le circuit imprimé, et les connexions polarisées signifient que vous ne pouvez pas vous tromper.
Démarrez avec le guide du bâton LED Qwiic
