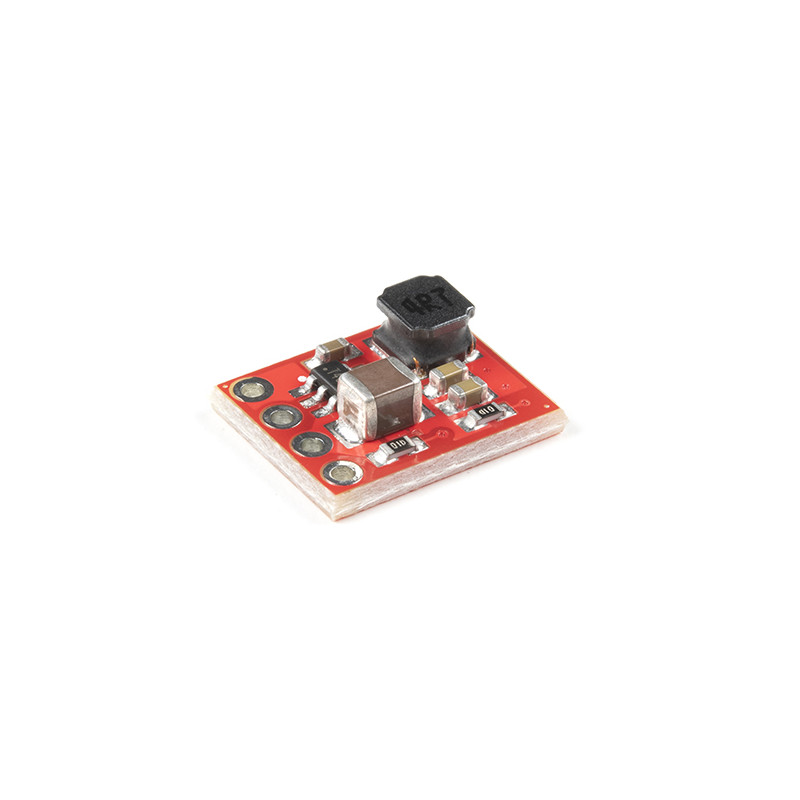

Qui n'a pas besoin de temps en temps d'une régulation de puissance ? C'est pourquoi nous avons conçu le Breakout du régulateur BabyBuck SparkFun pour nous aider dans cette tâche. Mettant en vedette l'AP63203 de Diodes Inc, ce circuit imprimé tire parti d'un convertisseur buck synchrone de 2A avec une large plage de tension d'entrée de 3,8 V à 32 V et un MOSFET de puissance côté haut de 125 m ? et un MOSFET de puissance côté bas de 68 m ? entièrement intégrés pour fournir une conversion DC/DC abaissée à haut rendement. Tout cela dans un boîtier TSOT26 à profil bas, intégré dans une carte de 0,4 pouce par 0,5 pouce.
Contrairement à son frère, le BabyBuck sacrifie la flexibilité des options de puissance pour l'espace. Ne vous inquiétez pas, cependant, car vous pouvez toujours utiliser les trous traversants plaqués pour la puissance d'entrée et de sortie. Avec quelques simples en-têtes à angle droit, vous serez opérationnel en un rien de temps.
La technologie FSS (Frequency Spread Spectrum) réduit les interférences électromagnétiques et un système propriétaire de commande de grille résiste à l'oscillation des nœuds de commutation sans sacrifier les temps d'activation et de désactivation des MOSFET, ce qui permet de réduire encore le bruit électromagnétique rayonné à haute fréquence.
Commencez avec le guide de branchement du régulateur Buck SparkFun
