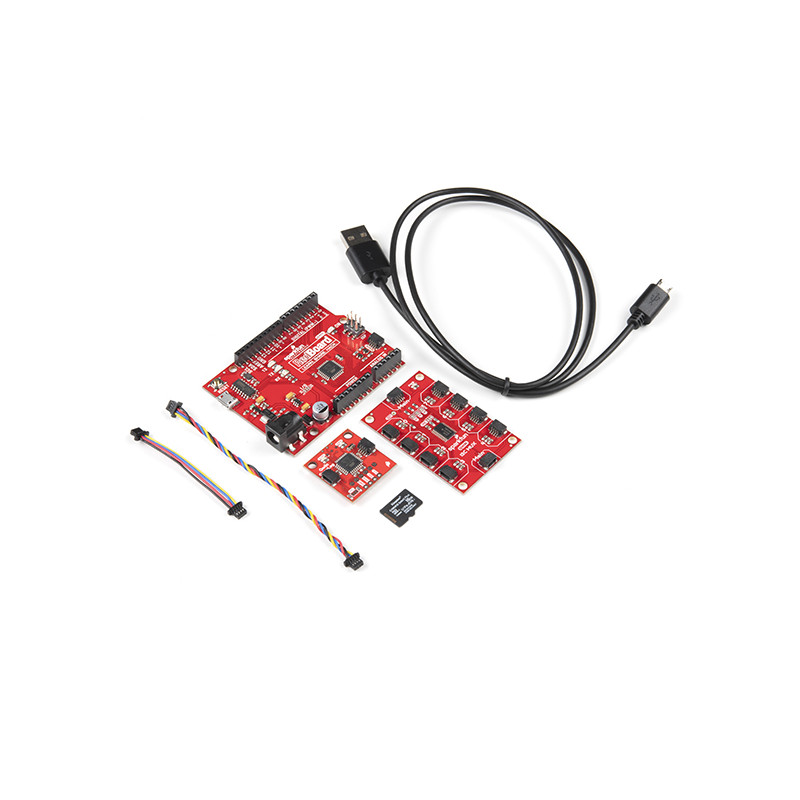

Le kit Qwiic OpenLog SparkFun comprend tout ce dont vous aurez besoin pour être opérationnel avec le Qwiic OpenLog et l'écosystème Qwiic. À l'intérieur du kit, vous trouverez un Qwiic RedBoard SparkFun, un Qwiic Mux, un câble réversible USB A vers micro-B, une carte microSD de 32 Go et les câbles Qwiic nécessaires pour les relier tous ensemble.
Le Qwiic OpenLog peut stocker, ou "enregistrer", d'énormes quantités de données en série et agir comme une sorte de boîte noire pour stocker toutes les données que votre projet génère, à des fins scientifiques ou de débogage. Grâce à notre système Qwiic très pratique, aucune soudure n'est nécessaire pour le connecter au reste de votre système. Cependant, nous avons quand même réparti des broches espacées de 0,1" au cas où vous préféreriez utiliser une planche d'essai.
Le Qwiic OpenLog supporte également l'étirement de l'horloge et peut enregistrer des données jusqu'à 20 000 octets par seconde à 400kHz. Lorsque le tampon de réception se remplit, cet OpenLog maintient la ligne d'horloge, indiquant au maître qu'il est occupé. Une fois que le Qwiic OpenLog a terminé une tâche, il libère l'horloge permettant ainsi aux données de continuer à circuler sans corruption.
La RedBoard Qwiic SparkFun est une carte de développement compatible avec Arduino. La SparkFun RedBoard Qwiic peut être programmée via un câble USB Micro-B à l'aide de l'IDE Arduino: il suffit de brancher la carte, de sélectionner "Arduino UNO" dans le menu de la carte et vous êtes prêt à télécharger du code. La RedBoard Qwiic possède tous les périphériques matériels que vous connaissez et que vous aimez : 20 broches d'E/S numériques avec 6 broches PWM, UART, SPI et interruptions externes. Nous avons également retiré les broches SDA, SCL et IOREF qui se trouvaient sur l'UNO R3, afin que la RedBoard Qwiic soit compatible avec les futurs shields (si vous choisissez de les utiliser). Vous pouvez alimenter le SparkFun RedBoard Qwiic par USB ou par la prise jack. Le régulateur de puissance embarqué peut gérer de 7 à 15 VDC.
Le Qwiic Mux Breakout permet de communiquer avec plusieurs dispositifs I2C qui ont la même adresse, ce qui rend son interface simple. Le Qwiic Mux possède également huit adresses configurables qui lui sont propres, ce qui permet d'avoir jusqu'à 64 bus I2C sur une connexion. Pour rendre l'utilisation de ce multiplexeur encore plus facile, toutes les communications se font exclusivement par I2C, en utilisant notre système Qwiic très pratique.
Le système Qwiic Connect SparkFun est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I2C qui accélère le prototypage et réduit le risque d'erreur. Toutes les cartes compatibles avec Qwiic utilisent un connecteur JST commun à 4 broches de 1 mm de diamètre. Cela réduit l'espace requis sur le circuit imprimé, et les connexions polarisées signifient que vous ne pouvez pas vous tromper.
Démarrez avec le guide SparkFun Qwiic OpenLog
Comprend :
1x SparkFun Qwiic OpenLog
1x SparkFun Qwiic RedBoard
1x SparkFun Qwiic Mux Breakout - 8 Channel (TCA9548A)
1x Câble USB A réversible vers Micro-B réversible - 0,8m
1x Câble
Qwiic flexible - 50mm
1x Câble Qwiic flexible - 100mm
1x Carte microSD avec adaptateur - 32GB (Class 10)
