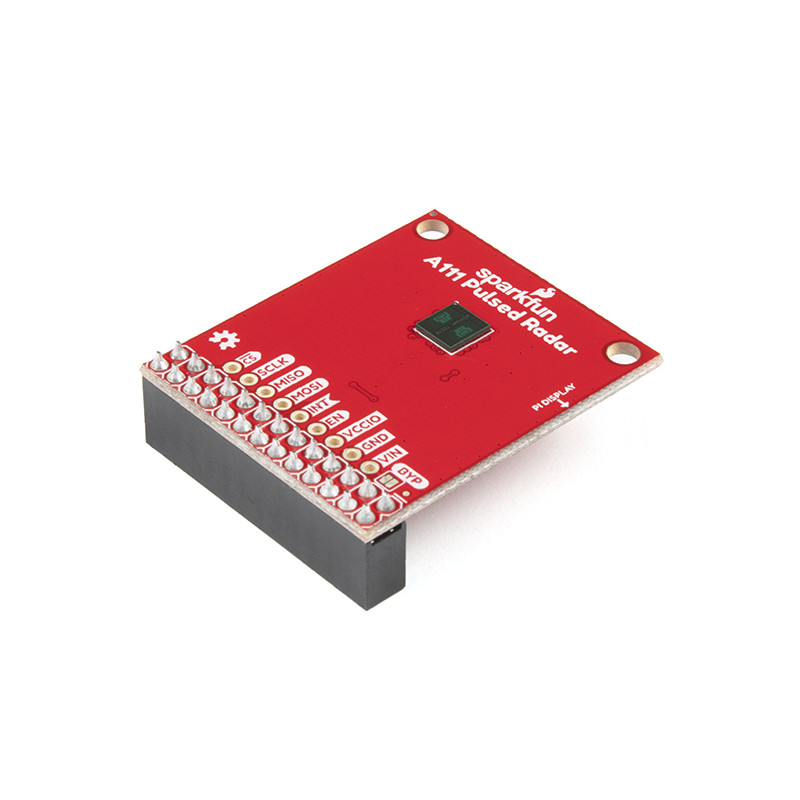

Votre projet nécessite une mesure de distance de haute précision et d'avant-garde ? Ou peut-être la détection de la vitesse, du mouvement ou du geste ? Nous ne parlons pas ici de simples ultrasons ou même d'infrarouges, mais d'un radar à 60 GHz ! Et bien dites bonjour au SparkFun A111 Pulsed Radar Breakout ! Le A111 est une solution monopuce pour les radars cohérents pulsés (PCR) et est livré avec une antenne intégrée et une interface SPI capable d'atteindre une vitesse d'horloge de 50 MHz. Bien que le cas d'utilisation principal du A111 soit la détection de la distance, il prend également en charge des applications de détection des gestes, des mouvements, des matériaux et de la vitesse à des distances allant jusqu'à deux mètres.
SparkFun Pulsed Radar Breakout pour le A111 comprend un régulateur de 1,8 V, une translation de niveau de tension et il répartit toutes les broches du capteur radar à impulsions sur des connecteurs de 0,1 pouce et Raspberry Pi. Le Pulsed Radar Breakout est conçu pour s'installer directement sur le dessus d'un Raspberry Pi mais il ne couvre pas les 40 (2x20) broches d'un Raspberry Pi B+ (ou plus), mais l'en-tête 26 broches -- 2x13 -- devrait être compatible avec n'importe quel Pi.
Acconeer a développé un outil de visualisation écrit en Python qui démontre la collecte de données en temps réel. Il s'agit de l'outil d'exploration Acconeer, qui constitue une ressource incroyable lorsque l'on commence à utiliser le radar pulsé A111. Par exemple, il peut représenter graphiquement la distance ou la détection de présence, en vous donnant le nombre de balayages, le port de communication (SPI ou I2C) par lequel les données sont envoyées, et bien plus encore. L'outil est compatible avec Windows et Linux et nécessite Python version 3.6 ou ultérieure. Cet outil est disponible sur leur dépôt GitHub, allez y jeter un coup d'œil !
Note : Le A111 Pulsed Radar Breakout ne comprend pas de Raspberry Pi. Il faudra l'acheter séparément.
Attention ! Le A111 a été conçu pour fonctionner avec un ARMv7 au minimum. Nous avons réussi à faire fonctionner le capteur sur le Raspberry Pi 3, 3B+ et 4.
Démarrez avec le guide du capteur radar pulsé A111
Comprend :
1x SparkFun Carte de dépannage pour radar pulsé - A111
1x Connecteur femelle - 26 broches (2x13 )
