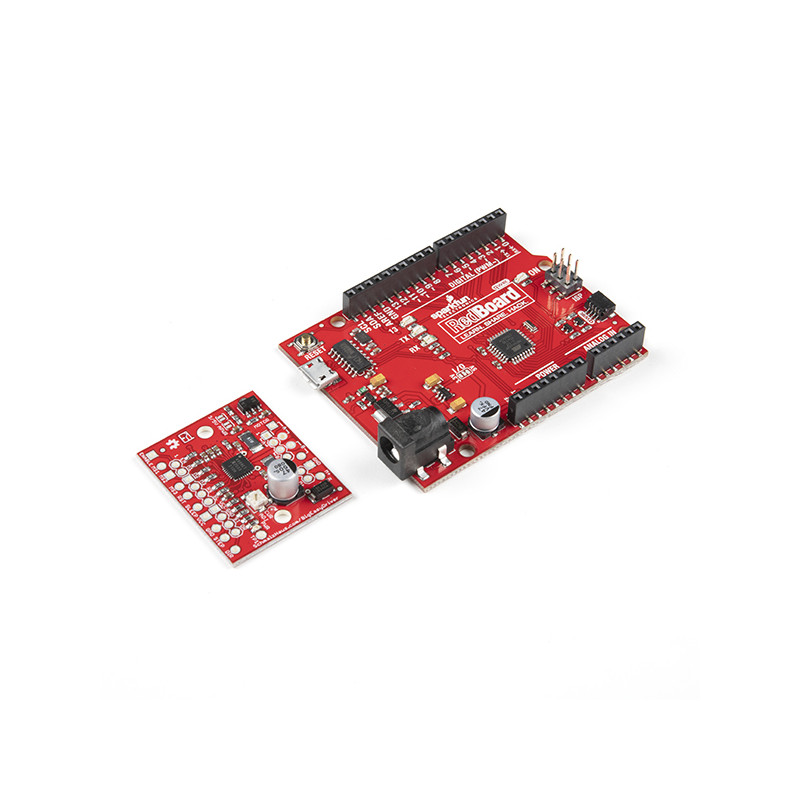

Avez-vous des idées pour un projet qui bouge ? Un robot, une porte automatique pour chien, une plate-forme mobile ? Quel que soit le projet, le kit Big Easy Driver de SparkFun est conçu pour vous aider à le réaliser.
Chaque pilote Big Easy peut piloter jusqu'à un maximum de 2A par phase d'un moteur pas à pas bipolaire. Il s'agit d'un circuit d'attaque à micropas à hacheur qui fonctionne par défaut en mode micropas à 16 pas. Il peut prendre en charge une tension maximale d'environ 30 V pour le moteur, et comprend une régulation intégrée de 5 V/3,3 V, de sorte qu'une seule alimentation est nécessaire. Bien que cette carte devrait être capable de faire fonctionner la plupart des systèmes sans refroidissement actif tout en fonctionnant à 1,4-1,7A/phase, un dissipateur thermique est nécessaire pour les charges approchant 2A/phase.
Le cerveau de votre projet est un microcontrôleur RedBoard Qwiic SparkFun. La SparkFun RedBoard Qwiic peut être programmée via un câble USB Micro-B à l'aide de l'IDE Arduino: il suffit de brancher la carte, de sélectionner "Arduino UNO" dans le menu de la carte et vous êtes prêt à télécharger du code. Vous pouvez alimenter le SparkFun RedBoard Qwiic par USB ou par la prise jack. Le régulateur de puissance embarqué peut gérer de 7 à 15 VDC.
Ce kit comprend également un bloc d'alimentation 12V/5V (2A), un câble USB A réversible vers micro-B réversible, un petit dissipateur thermique, des fils de liaison M/M (paquet de 30) et 8x bornes à vis de 3,5 mm (2 broches). La seule chose que vous devrez fournir vous-même est un moteur pas à pas (nous avons listé quelques exemples dans le guide de connexion ci-dessous).
Note : Le Big Easy Driver a été conçu par Brian Schmalz. Une partie de chaque vente lui est reversée pour le support produit et le développement continu.
Commencez avec le guide de connexion du Big Easy Driver SparkFun
Comprend :
1x Big Easy Driver
1x SparkFun RedBoard Qwiic
1x Alimentation - 12V/5V (2A )
1x Petit dissipateur thermique
1x Fils de liaison Standard 7" M/M - 30 AWG (30 Pack)
8x Bornes à vis 3.5mm Pitch (2-Pin)
