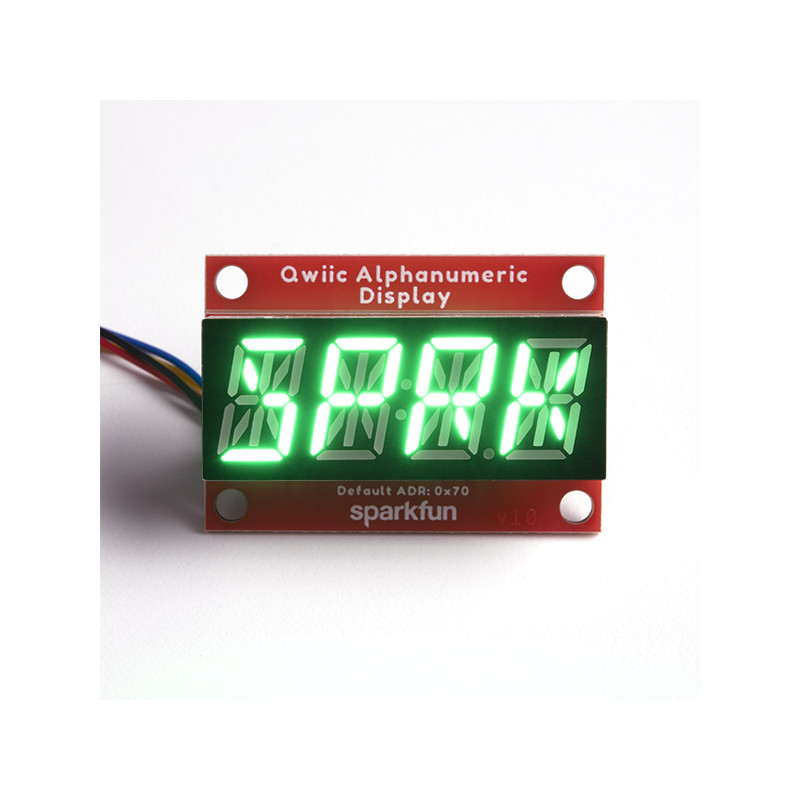

Nous connaissons bien les écrans à sept segments. Nous les voyons sur nos réveils, nos fours et nos micro-ondes. En ajoutant plus de segments à chaque chiffre, vous pouvez afficher plus que de simples nombres ! Voici le tout nouvel écran alphanumérique SparkFun Qwiic. Ces chiffres verts à quatorze segments vous permettent d'afficher toutes sortes de chiffres, de caractères et de symboles. Avec Qwiic, il suffit de le brancher et de partir. Il n'est pas nécessaire de souder, de déterminer qui est SDA ou SCL, ni de réguler la tension ou de la traduire !
La bibliothèque SparkFun Alphanumeric Display Arduino permet d'imprimer des chaînes de caractères à l'écran aussi facilement qu'en appelant la fonction print(). Grâce à cette bibliothèque, vous pourrez envoyer des commandes I2C à la puce pilote de LED VK16K33 pour allumer des segments (y compris le point décimal ou les deux points) et même faire défiler votre chaîne sur l'écran. Vous pouvez télécharger la bibliothèque via le gestionnaire de bibliothèque Arduino en recherchant "SparkFun Alphanumeric Display" ou vous pouvez obtenir le dépôt GitHub sous forme de fichier .zip et installer la bibliothèque à partir de là.
Le VK16K33 supporte également la configuration de l'adresse I2C. Il suffit de fermer une combinaison de cavaliers d'adresse à l'arrière et vous pouvez communiquer avec jusqu'à quatre écrans sur le même bus. La conception de notre carte mince comporte également des trous de fixation amovibles, des connecteurs Qwiic verticaux et des trous de montage internes.
Le système Qwiic Connect SparkFun est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I2C qui accélère le prototypage et réduit le risque d'erreur. Toutes les cartes compatibles avec Qwiic utilisent un connecteur JST commun à 4 broches de 1 mm de diamètre. Cela réduit l'espace requis sur le circuit imprimé, et les connexions polarisées vous garantissent que vous ne pouvez pas vous tromper.
Démarrez avec le guide de branchement de l'écran alphanumérique Qwiic
