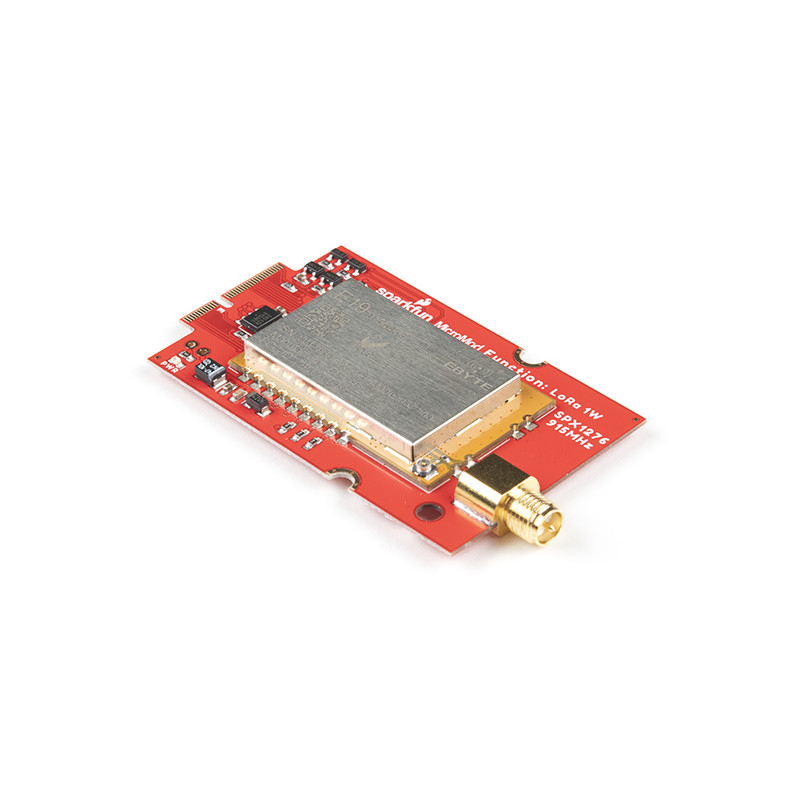

La carte de fonction LoRa de SparkFun MicroMod fournit des capacités LoRA et LoRaWAN à votre projet MicroMod. Il est destiné à être utilisé en conjonction avec une carte processeur MicroMod et une carte principale MicroMod, qui fournit l'interface électrique entre une carte processeur et la ou les cartes de fonction.
La carte de fonction LoRa utilise le module LoRa 915M30S de EBYTE, qui est un émetteur-récepteur de 1W (30dBm) basé sur le SX1276 de Semtech. Il existe un connecteur RP-SMA robuste à montage sur le bord pour les grandes antennes LoRa (915MHz) ; avec une modification, un connecteur U.FL est également disponible. Nous avons testé avec succès une transmission en visibilité directe de 12 miles avec ce module (le test a été effectué dans des conditions idéales ; les résultats des utilisateurs individuels peuvent varier).
Grâce à la normalisation de MicroMod, les utilisateurs n'ont plus besoin de croiser les schémas et les fiches techniques, tout en tâtonnant avec des fils de connexion. Il suffit de faire correspondre le connecteur M.2 de la carte de fonction à l'emplacement du connecteur M.2 de la carte principale et de fixer la carte de fonction avec des vis.
Remarque : le processeur MicroMod, la carte mère et l'antenne ne sont pas fournis avec cette carte de fonction LoRa MicroMod. Ces pièces devront être achetées séparément.
MicroMod est un écosystème d'interface modulaire qui relie une "carte processeur" de microcontrôleur à divers périphériques de "carte porteuse". Utilisant la norme M.2, le standard MicroMod est conçu pour échanger facilement les processeurs à la volée. Associez une carte porteuse spécialisée pour le projet dont vous avez besoin avec le processeur compatible de votre choix !
Guide de branchement de la carte de fonction LoRa de MicroMod (en anglais)
