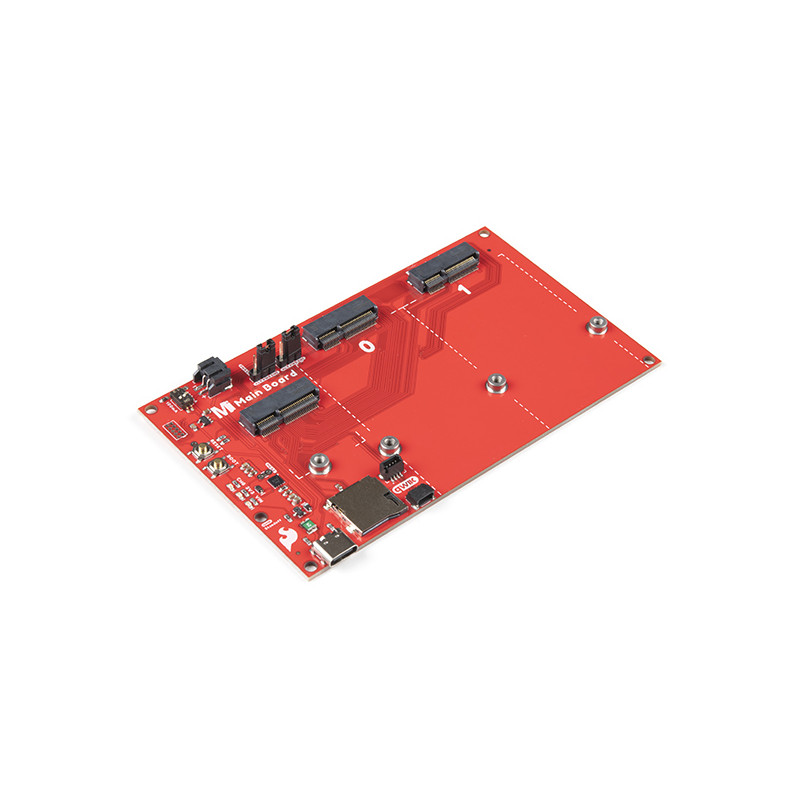

La carte principale MicroMod est une carte porteuse spécialisée qui vous permet d'interfacer une carte processeur MicroMod avec jusqu'à deux cartes de fonction MicroMod. Grâce au connecteur MicroMod M.2, la connexion de votre processeur et de vos cartes de fonction est un jeu d'enfant. Il suffit de faire correspondre la clé du connecteur à bord biseauté de votre carte à la clé du connecteur M.2 et de fixer les cartes avec des vis.
La double carte principale comprend un connecteur USB-C pour l'alimentation et la programmation de la carte processeur. Deux boutons pour la réinitialisation et le démarrage sont également présents sur la carte. La carte comprend également un fusible réarmable de 2A et un régulateur de tension de 3,3V/1A. Nous avons même ajouté un cavalier pratique pour les utilisateurs avancés qui cherchent à contourner le fusible et un autre pour mesurer la consommation de courant pour les tests à faible puissance. Pour ceux qui ont besoin d'aller à distance avec leur application, la carte comprend un connecteur JST à 2 broches et un circuit intégré de charge LiPo MCP73831 à cellule unique (réglé sur un taux de 500mA). Trois voyants d'état sont disponibles pour l'alimentation et la charge. Un connecteur pour carte microSD permet de brancher une carte microSD pour l'enregistrement des données. Enfin, deux connecteurs Qwiic sont présents sur la carte pour ajouter facilement des périphériques I2C compatibles Qwiic à votre projects!
Remarque : le processeur MicroMod et les cartes de fonction ne sont pas fournis avec la carte principale MicroMod. Ces planches devront être achetées séparément.
MicroMod est un écosystème d'interface modulaire qui relie une carte processeur à microcontrôleur à divers périphériques de carte porteuse. Utilisant la norme M.2, le standard MicroMod est conçu pour échanger facilement les processeurs et les cartes de fonction à la volée. Associez une carte porteuse spécialisée pour le projet dont vous avez besoin avec le processeur compatible de votre choix !
Get Started with the MicroMod Main Board Guide
Includes :
1x MicroMod Main Board - Single
4x Phillips #0 M2.5x3mm Screws
2x 2-pin Jumper Shunts
