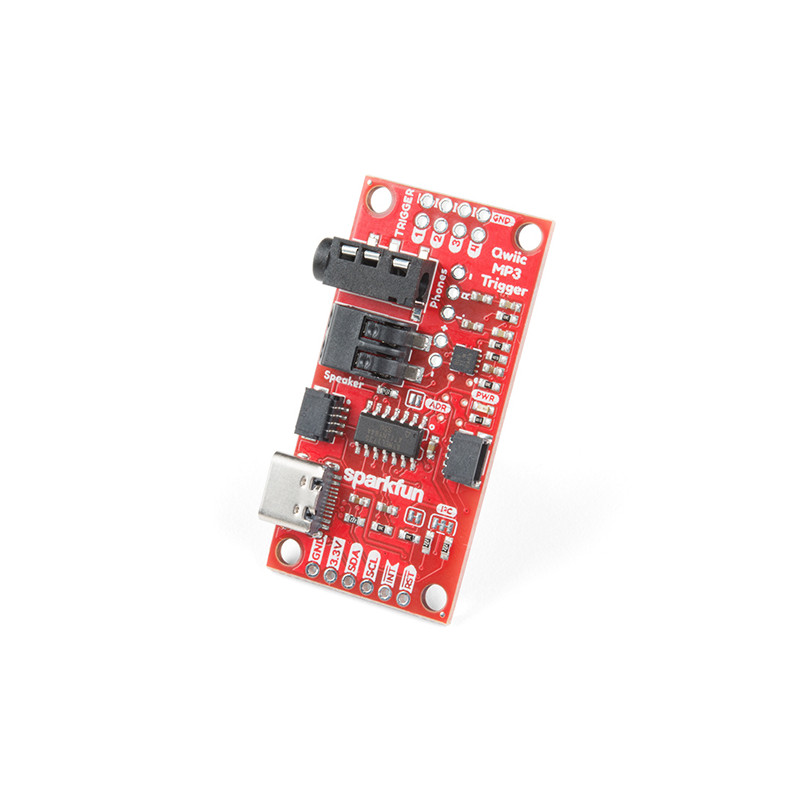

Parfois, il suffit d'écouter un MP3. Qu'il s'agisse d'une chanson thème lorsque vous entrez dans la pièce ou d'une chanson puissante lorsque vous vous entraînez. Le SparkFun Qwiic MP3 Trigger s'occupe de toutes les exigences nécessaires, tout ce que vous avez à faire est d'envoyer une simple commande I2C et d'écouter ce qui se trouve sur votre carte micro SD. Grâce à notre système Qwiic très pratique, aucune soudure n'est nécessaire pour le connecter au reste de votre système. Cependant, nous avons quand même réparti des broches espacées de 0,1" au cas où vous préféreriez utiliser une planche d'essai.
Lorsqu'un câble USB-C est connecté au Qwiic MP3 Trigger, le contenu de la carte microSD apparaît comme un disque de saut. Branchez simplement le Qwiic MP3 Trigger et vous pourrez transférer des MP3, sans avoir besoin de pilotes ni de conversion WAV ou Vorbis ! La sortie sonore est assurée par une prise casque de 3,5 mm ou un connecteur poke-home permettant de connecter un haut-parleur externe sans soudure. Le haut-parleur fourni est renforcé par un amplificateur mono de classe D capable de produire jusqu'à 1,4 W, ce qui lui permet d'être incroyablement fort ! Le volume peut être sélectionné par logiciel entre 32 niveaux, tandis que l'égalisation peut être réglée pour que vos tubes classiques sonnent différemment de vos routines de danse jazz. Si vous ne voulez pas vous occuper de la programmation, il y a quatre broches de déclenchement. Lorsque la broche 3 est tirée vers le bas, le fichier T003.mp3 est immédiatement lu. Cela vous permet de commencer à jouer des effets sonores en appuyant sur un bouton ! En tirant simultanément plusieurs broches vers le bas, les quatre triggers peuvent lire jusqu'à dix pistes : T001 à T010. Jusqu'à 255 pistes peuvent être chargées sur la carte SD et déclenchées via l'interface I2C.
Tous les réglages, y compris le volume, l'égalisation et l'adresse I2C, sont stockés dans la mémoire NVM et chargés à chaque mise sous tension. L'adresse I2C du Qwiic MP3 Trigger peut être modifiée via un cavalier de soudure ou être assignée en utilisant une commande logicielle. Plusieurs Qwiic MP3 Triggers peuvent être enchaînés ensemble sur un seul bus permettant le mixage et le déclenchement simultanés de pistes.
Nous avons écrit une vaste bibliothèque Arduino pour faire de la lecture de MP3 sur I2C un jeu d'enfant. La lecture des pistes, le changement de volume, la lecture suivante/précédente, la vérification de la lecture d'une piste, l'arrêt de la lecture, le changement d'égaliseur et le changement d'adresse I2C sont tous pris en charge.
Remarque : le micrologiciel de cet appareil a été mis à jour à la version 1.2 pour éviter le bogue de boucle automatique de DEV-16892 (la version précédente). Tous les aspects de la carte fonctionnent de manière identique, mais la commande "Pause" n'est plus prise en charge.
Le système Qwiic Connect SparkFun est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I2C qui accélère le prototypage et réduit le risque d'erreur. Toutes les cartes compatibles avec Qwiic utilisent un connecteur JST commun à 4 broches de 1 mm de diamètre. Cela réduit l'espace requis sur le circuit imprimé, et les connexions polarisées signifient que vous ne pouvez pas vous tromper.
Vous avez besoin d'une planche personnalisée ? Ce composant se trouve dans le constructeur de cartes à la carte de SparkFun. Vous pouvez faire fabriquer une conception personnalisée avec ce composant - et votre choix parmi des centaines d'autres capteurs, actionneurs et dispositifs sans fil - et la recevoir en quelques semaines seulement.
Commencez avec le guide des déclencheurs MP3 Qwiic de SparkFun
