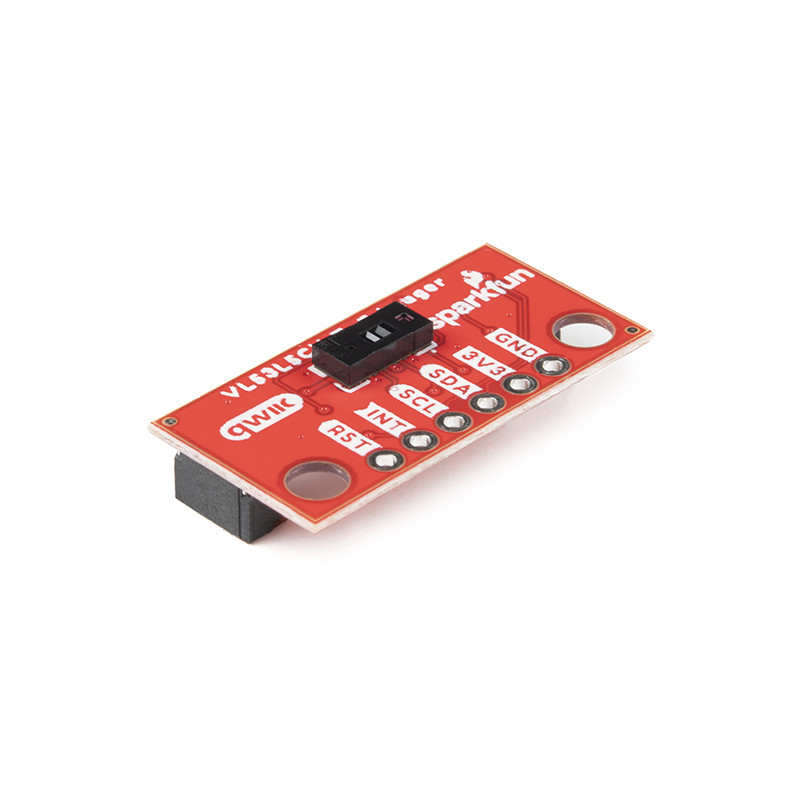

L'imageur Qwiic Mini ToF SparkFun est un capteur de télémétrie à temps de vol (ToF) de 64 pixels à la pointe de la technologie, construit autour du VL53L5CX de STMicroelectronics. Cette version Mini a un encombrement réduit de moitié (0,5in. x 1in.) par rapport à notre carte standard Qwiic VL53L5CX. De plus, nous avons déplacé les connecteurs Qwiic à l'arrière de la carte dans une orientation verticale. Ces changements de conception favorisent les applications de montage où le capteur VL53L5CX est orienté vers l'extérieur d'un boîtier ou d'un châssis, et permet de ranger proprement vos câbles Qwiic.
La puce VL53L5CX intègre un réseau SPAD, des filtres infrarouges physiques et des éléments optiques diffractifs (DOE) pour obtenir les meilleures performances de télémétrie dans diverses conditions d'éclairage ambiant avec une gamme de matériaux de verre de couverture. Grâce à notre système Qwiic très pratique, aucune soudure n'est nécessaire pour le connecter au reste de votre système. Cependant, nous avons quand même sorti quelques broches espacées de 0,1 pouce au cas où vous préféreriez utiliser une planche à pain.
Les mesures de distance multizone jusqu'à 4000 mm sont possibles dans les 64 zones avec un large champ de vision diagonal de 63° qui peut être lu jusqu'à 15 Hz. Grâce aux algorithmes brevetés ST Histogram, le VL53L5CX est capable de détecter différents objets dans le FoV. L'histogramme fournit également une immunité à la diaphonie du verre de couverture au-delà de 60 cm.
Le Qwiic Mini ToF Imager est idéal pour la cartographie 3D des pièces, la détection des obstacles pour la robotique, la reconnaissance des gestes, l'IoT, l'autofocus assisté par laser et l'amélioration AR/VR ; le connecteur Qwiic de ce capteur facilite l'intégration.
Le système Qwiic Connect SparkFun est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I2C qui accélère le prototypage et réduit le risque d'erreur. Toutes les cartes compatibles avec Qwiic utilisent un connecteur JST commun à 4 broches de 1 mm de diamètre. Cela réduit l'espace requis sur le circuit imprimé, et les connexions polarisées signifient que vous ne pouvez pas vous tromper.
Démarrez avec le guide de branchement de l'imageur Qwiic ToF VL53L5CX
