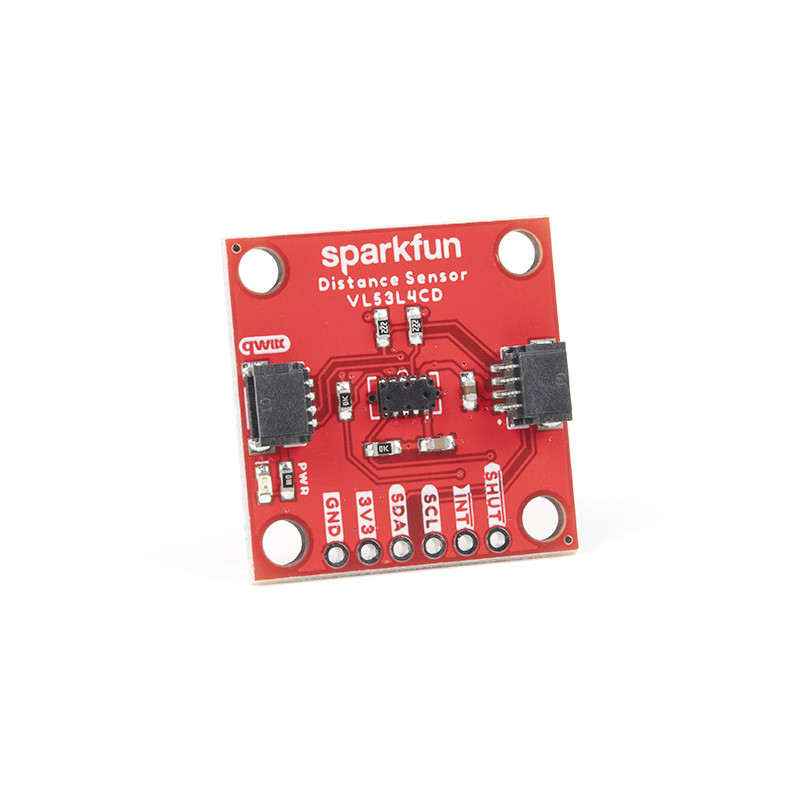

Ce Breakout pour capteur de distance SparkFun utilise le module de capteur ToF (temps de vol) de nouvelle génération VL53L4CD pour vous donner des mesures très précises à courte portée pour sa taille. Le VL53L4CD de STMicroelectronics utilise un VCSEL (Vertical Cavity Surface Emitting Laser) pour émettre un laser infrarouge afin de chronométrer la réflexion sur la cible. Cela signifie que vous serez en mesure de mesurer la distance d'un objet de 1 mm à 1300 mm avec une résolution millimétrique ! Pour faciliter encore plus l'obtention de vos relevés, toutes les communications se font exclusivement via I2C, en utilisant notre système Qwiic très pratique, de sorte qu'aucune soudure n'est nécessaire pour le connecter au reste de votre système. Cependant, nous avons tout de même séparé les broches espacées de 0,1 ? au cas où vous préféreriez utiliser une planche d'essai.
Chaque capteur VL53L4CD a une précision de 1 mm avec une exactitude de +/-7 mm (cible blanche : 88 %, intérieur, sans infrarouge) et la distance de lecture minimale de ce capteur est de 1 mm. Le champ de vision de ce petit boîtier a un champ complet typique de 18° avec un taux de lecture allant jusqu'à 100 Hz. Assurez-vous d'alimenter cette carte de manière appropriée car elle aura besoin de 2,6V-3,5V pour fonctionner. Enfin, veillez à retirer l'autocollant de protection du VL53L4CD avant de l'utiliser, sinon il faussera certainement vos lectures.
Remarque : Il s'agit d'un PRODUIT LASER DE CLASSE 1 CLASSIFIÉ CEI 60825-1 2014.
Le système Qwiic Connect SparkFun est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I2C qui accélère le prototypage et réduit le risque d'erreur. Toutes les cartes compatibles avec Qwiic utilisent un connecteur JST commun à 4 broches de 1 mm de diamètre. Cela réduit l'espace requis sur le circuit imprimé, et les connexions polarisées signifient que vous ne pouvez pas vous tromper.
Démarrez avec le guide du capteur de distance SparkFun VL53L4CD
