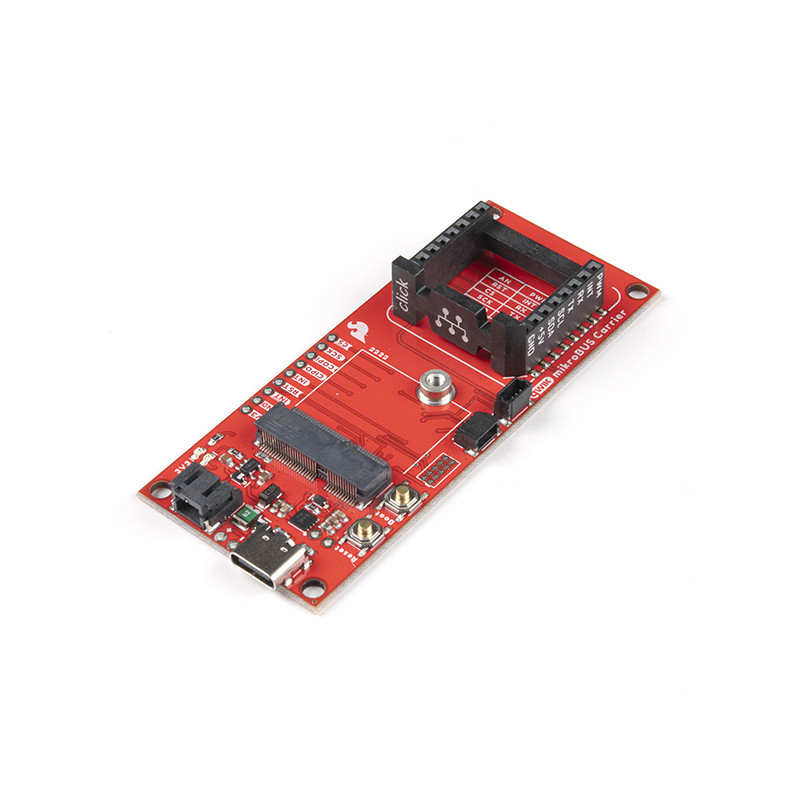

La carte porteuse SparkFun MicroMod mikroBUS tire parti des écosystèmes MicroMod, Qwiic et mikroBUS, ce qui facilite le prototypage rapide avec chacun d'entre eux, combinés. La prise MicroMod M.2 et le connecteur 8 broches mikroBUS offrent aux utilisateurs la liberté d'expérimenter avec n'importe quelle carte processeur de l'écosystème MicroMod et n'importe quelle carte Click de l'écosystème mikroBUS, respectivement. Cette carte dispose également de deux connecteurs Qwiic pour intégrer de manière transparente des centaines de capteurs et d'accessoires Qwiic dans votre projet.
La prise mikroBUS comprend une paire de connecteurs femelles à 8 broches avec une configuration de broches standardisée. Les broches se composent de trois groupes de broches de communication (SPI, UART et I2C), de six broches supplémentaires (PWM, interruption, entrée analogique, réinitialisation et sélection de puce) et de deux groupes d'alimentation (3,3 V et 5 V).
Alors qu'un connecteur USB-C moderne facilite la programmation, la carte Carrier Board est également équipée d'un circuit intégré de charge lithium-ion/lithium-polymère monocellulaire MCP73831 pour vous permettre de charger une batterie LiPo monocellulaire connectée. Le circuit intégré de charge est alimenté par la connexion USB et peut fournir jusqu'à 450 mA pour charger une batterie connectée.
Note : Veuillez noter que les processeurs MicroMod, les cartes et câbles Qwiic et les cartes Click ne sont pas inclus avec la carte porteuse MicroMod mikroBUS. Ces pièces devront être achetées séparément. Pour le moment, seule la carte processeur STM32 est entièrement compatible avec la carte porteuse mikroBUS.
MicroMod est un écosystème d'interface modulaire qui permet de connecter une carte processeur à microcontrôleur à divers périphériques de cartes porteuses. Utilisant la norme M.2, le standard MicroMod est conçu pour échanger facilement les processeurs à la volée. Associez une carte porteuse spécialisée pour le projet dont vous avez besoin avec le processeur compatible de votre choix !
Guide de démarrage de la carte porteuse MicroMod mikroBUS
