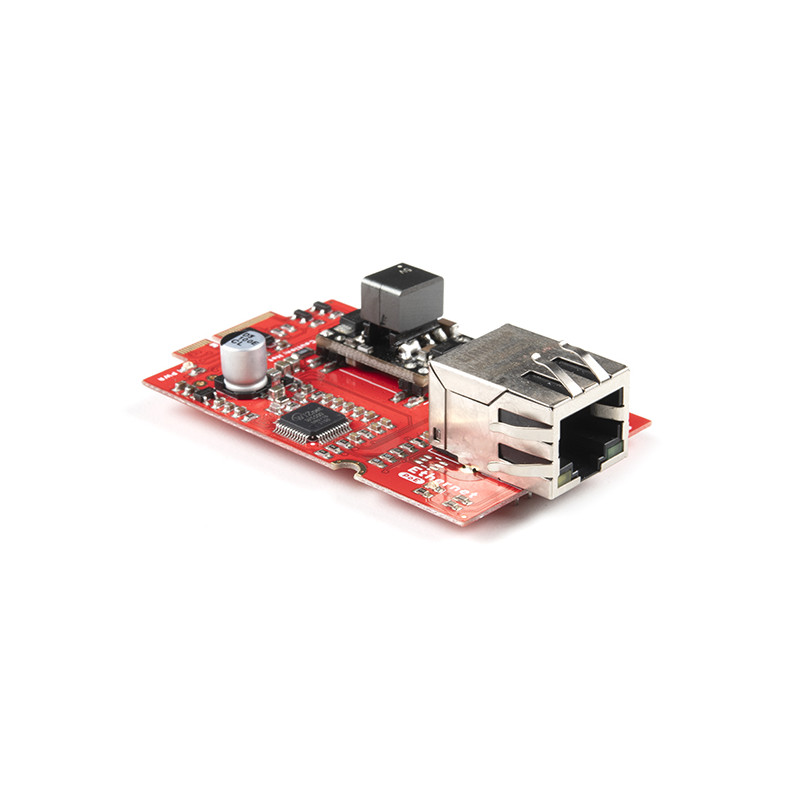

Intégrez votre projet MicroMod dans un réseau Ethernet, y compris l'alimentation par Ethernet, avec la carte de fonction Ethernet MicroMod SparkFun. Cette carte fonctionnelle spécialisée utilise le module de contrôle Ethernet W5500 de WIZnet et un convertisseur DC/DC pour configurer un assemblage MicroMod en tant que dispositif connecté et alimenté dans un réseau Ethernet avec un système Power-over-Ethernet (PoE).
Le contrôleur Ethernet W5500 de WIZnet est un contrôleur Ethernet embarqué TCP/IP qui utilise le protocole de communication SPI pour permettre à huit sockets indépendants de fonctionner simultanément. L'interface SPI du W5500 fonctionne jusqu'à 80MHz et prend en charge le SPI rapide pour la communication Ethernet à haut débit. La puce comprend également un mode Wake on Lan (WOL) et un mode de mise hors tension pour aider à conserver l'énergie.
La carte utilise un module convertisseur DC/DC PoE (Power-over-Ethernet) Ag9900m pour alimenter les assemblages MicroMod à partir d'une source PoE telle qu'un routeur ou un commutateur réseau. Le convertisseur DC/DC fournit 9 Watts @5V aux appareils connectés. Cette carte de fonction configure la tension d'alimentation PoE selon le schéma d'alimentation IEEE802.3af Alternate B. Ce schéma d'alimentation utilise les paires de réserve du câble Ethernet (4,5 et 7,8) pour la tension continue positive et négative, isolant ainsi l'alimentation des lignes de données.
Grâce à la normalisation de MicroMod, les utilisateurs n'ont plus besoin de croiser les schémas et les fiches techniques, tout en tâtonnant avec des fils de connexion. Il suffit de faire correspondre le connecteur M.2 de la carte de fonction à l'emplacement du connecteur M.2 de la carte principale et de fixer la carte de fonction avec des vis.
Remarque : le processeur MicroMod, la carte mère et les accessoires Ethernet ne sont pas fournis avec cette carte de fonction Ethernet MicroMod. Ces pièces devront être achetées séparément.
MicroMod est un écosystème d'interface modulaire qui relie une carte processeur à microcontrôleur à divers périphériques de carte porteuse. Utilisant la norme M.2, le standard MicroMod est conçu pour échanger facilement les processeurs à la volée. Associez une carte porteuse spécialisée pour le projet dont vous avez besoin avec le processeur compatible de votre choix !
