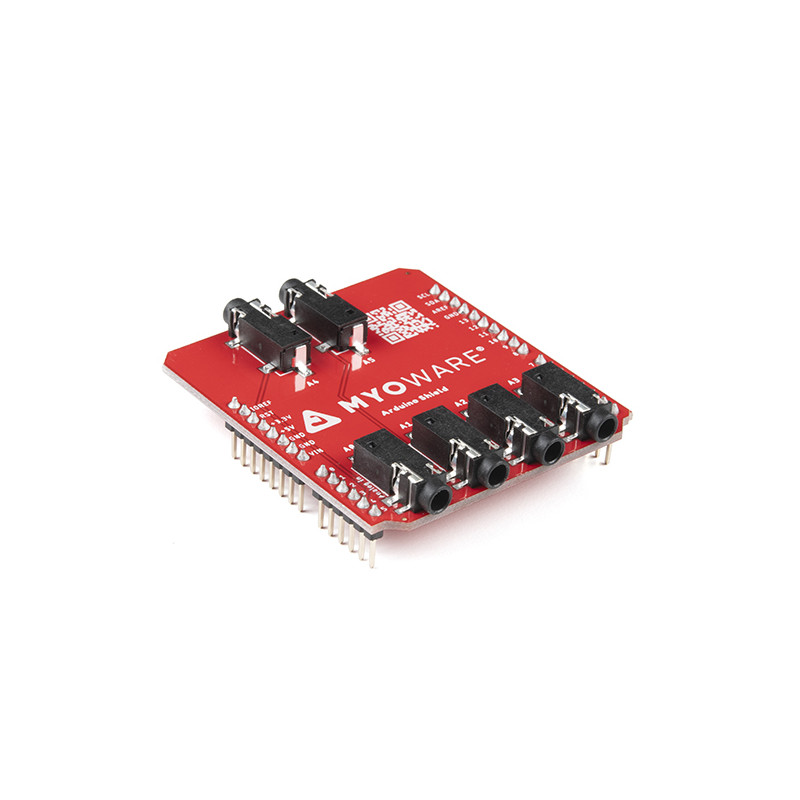

Le bouclier MyoWare® 2.0 Arduino est conçu pour connecter facilement jusqu'à six capteurs musculaires MyoWare 2.0 et boucliers de liaison à l'aide de câbles audio TRS à TRS de 3,5 mm. La carte est livrée pré-équipée de connecteurs mâles, il ne vous reste plus qu'à l'empiler sur votre Arduino et à connecter les capteurs pour lire jusqu'à six groupes musculaires !
Le format du blindage Arduino s'adapte directement aux cartes de développement qui ont l'empreinte standard Arduino Uno R3. Les six broches d'entrée analogique (A0-A5) du site Arduino sont réservées sur ce blindage. Au dos du blindage Arduino se trouve un cavalier d'alimentation permettant de sélectionner la tension de sortie : 5 V (par défaut) ou 3,3 V pour les capteurs musculaires. Vous aurez besoin d'un blindage de liaison MyoWare 2.0 et d'un câble TRS à TRS pour chaque capteur musculaire MyoWare 2.0.
Remarque : MyoWare et le bouclier Arduino ne sont pas destinés à être utilisés pour le diagnostic de maladies ou d'autres états, ni pour la guérison, le traitement atténué ou la prévention de maladies, chez l'homme ou d'autres animaux.
L'écosystème MyoWare® 2.0 se compose de boucliers qui s'interfacent facilement avec le capteur musculaire MyoWare® 2.0, un capteur d'électromyographie (EMG) tout-en-un, peu coûteux et compatible avec le site Arduino, proposé par Advancer Technologies. Le système de connexion innovant permet aux utilisateurs d'assembler facilement les blindages avec un profil bas et compact et de les connecter à l'entrée analogique d'un microcontrôleur pour mesurer l'activité électrique brute, filtrée et redressée d'un muscle cible. Il n'est donc pas nécessaire de souder les connexions entre les cartes.
Ce produit est le fruit d'une collaboration avec Brian Kaminski de Advancer Technologies. Une partie de chaque vente leur est reversée pour le support produit et le développement continu.
Démarrez avec le guide du bouclier MyoWare 2.0 Arduino
