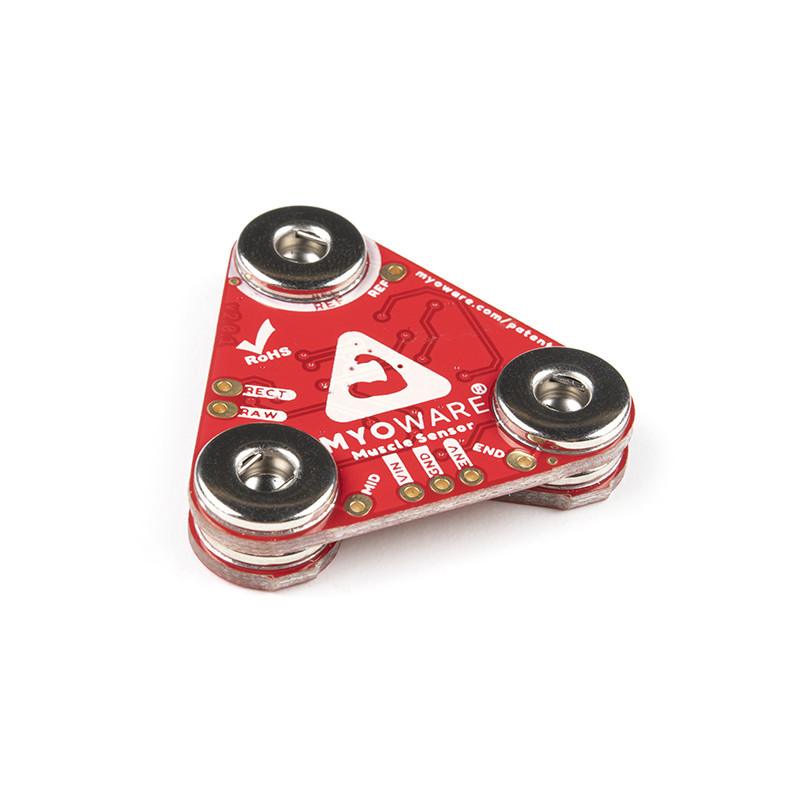

La plupart d'entre nous avons l'habitude d'utiliser nos muscles pour contrôler les choses. Nous poussons des boutons, tirons des leviers, déplaçons des joysticks... mais que se passerait-il si nous pouvions supprimer les boutons, les leviers et les manettes de l'équation et la contrôler avec nos muscles ? Le capteur musculaire MyoWare® 2.0 est un capteur électromyographique (EMG) tout-en-un, compatible avec le site Arduino, développé par Advancer Technologies, qui vous permet de faire exactement cela ! Le capteur musculaire MyoWare 2.0 a été repensé de fond en comble avec un nouveau design compact et facile à utiliser, et mis à niveau avec le dernier et meilleur chipset améliorant les performances et la fiabilité du capteur. Le système innovant de connecteurs à enclenchement élimine la nécessité de souder les connexions pour l'écosystème MyoWare 2.0. C'est aussi simple que cela : collez quelques électrodes (non incluses), lisez la tension de sortie et faites travailler vos muscles !
Le capteur musculaire MyoWare 2.0 mesure l'activité musculaire par le biais du potentiel électrique du muscle, communément appelé électromyographie de surface (EMG ou sEMG en abrégé). Lorsque votre cerveau demande à votre muscle de fléchir, il envoie un signal électrique à votre muscle pour qu'il commence à recruter des unités motrices (les faisceaux de fibres musculaires qui génèrent la force de vos muscles).
Plus la flexion est forte, plus le nombre d'unités motrices recrutées pour générer une grande force musculaire est élevé. Plus le nombre d'unités motrices est élevé, plus l'activité électrique de votre muscle augmente. Le capteur musculaire MyoWare 2.0 analyse l'activité électrique filtrée et redressée d'un muscle et émet un signal (0-VIN volts, où VIN signifie la tension de la source d'alimentation) qui représente l'intensité de la flexion du muscle.
Le capteur musculaire MyoWare 2.0 s'appuie sur son précédent modèle de vêtement qui vous permet de fixer des capteurs biomédicaux directement sur la carte elle-même, ce qui vous débarrasse de ces câbles encombrants. Cette carte comprend une tension d'alimentation unique de +3,3V à +5V, trois modes de sortie, des broches d'alimentation protégées contre l'inversion de polarité et des voyants lumineux. En outre, nous avons mis au point quelques protections (telles que les protections de câble, d'alimentation et de DEL, pour n'en citer que quelques-unes) qui peuvent être attachées au capteur musculaire MyoWare 2.0 afin d'accroître sa polyvalence et sa fonctionnalité ! Le système de connecteurs à enclenchement du capteur musculaire facilite l'empilement des boucliers. Les connecteurs du côté supérieur sont reliés à l'alimentation et à la sortie de l'enveloppe EMG du capteur, tandis que le côté inférieur est relié aux électrodes d'entrée.
La mesure de l'activité musculaire par la détection de son potentiel électrique a traditionnellement été utilisée pour la recherche médicale. Cependant, avec l'avènement de microcontrôleurs et de circuits intégrés toujours plus petits mais toujours plus puissants, les circuits et les capteurs EMG ont trouvé leur place dans toutes sortes de systèmes de contrôle tels que les jeux vidéo, la robotique et les prothèses ! Les tampons de capteurs biomédicaux peuvent être trouvés dans la section Produits recommandés ci-dessous et achetés séparément.
Remarque : MyoWare et le capteur musculaire ne sont pas destinés à être utilisés pour le diagnostic de maladies ou d'autres états, ou pour la guérison, le traitement atténué ou la prévention de maladies, chez l'homme ou d'autres animaux.
L'écosystème MyoWare® 2.0 se compose de boucliers qui s'interfacent facilement avec le capteur musculaire MyoWare® 2.0, un capteur d'électromyographie (EMG) tout-en-un, peu coûteux et compatible avec le site Arduino, proposé par Advancer Technologies. Le système de connexion innovant permet aux utilisateurs d'assembler facilement les blindages avec un profil bas et compact et de les connecter à l'entrée analogique d'un microcontrôleur pour mesurer l'activité électrique brute, filtrée et redressée d'un muscle cible. Il n'est donc pas nécessaire de souder les connexions entre les cartes.
Ce produit est le fruit d'une collaboration avec Brian Kaminski de Advancer Technologies. Une partie de chaque vente leur est reversée pour le support produit et le développement continu.
Démarrez avec le guide du capteur musculaire MyoWare 2.0
