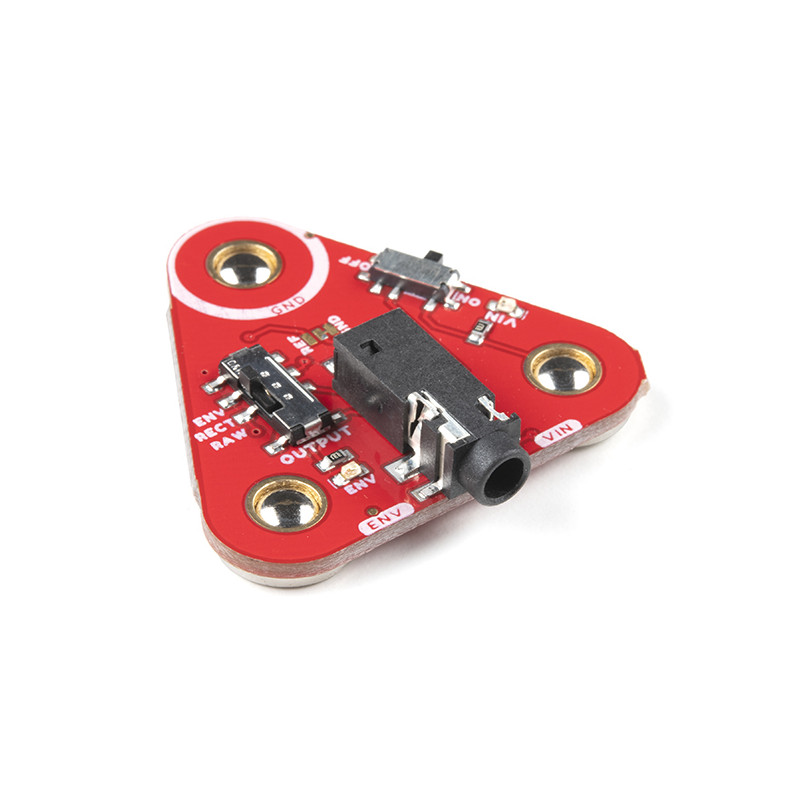

Le MyoWare® 2.0 Link Shield est conçu pour connecter facilement un capteur musculaire MyoWare 2.0 à votre microcontrôleur Arduino. Le blindage fournit une prise TRS de 3,5 mm afin que vous puissiez utiliser un câble TRS à TRS de 3,5 mm pour relier les cartes entre elles. Le MyoWare 2.0 Link Shield est équipé de connecteurs à pression sur la carte, ce qui vous permet de l'empiler facilement sur la face supérieure du MyoWare 2.0 Muscle Sensor.
La carte comprend également deux interrupteurs. L'un est utilisé pour l'alimentation tandis que l'autre permet de sélectionner le mode de sortie pour le signal EMG brut (RAW), redressé (RECT) ou d'enveloppe (ENV). Deux LED d'état sont intégrées pour l'alimentation et le signal d'enveloppe. Un cavalier est également inclus pour la référence ou la masse. Vous aurez besoin du MyoWare 2.0 Arduino Shield et d'une carte de développement avec l'empreinte Arduino Uno R3 pour relier chaque pile MyoWare 2.0 Muscle Sensor et Link Shield.
Remarque : MyoWare et le Link Shield ne sont pas destinés à être utilisés pour le diagnostic de maladies ou d'autres états, ou pour la guérison, le traitement atténué ou la prévention de maladies, chez l'homme ou d'autres animaux. En outre, ce blindage ne comprend pas le câble TRS 3,5 mm. Il faudra l'acheter séparément.
L'écosystème MyoWare® 2.0 se compose de boucliers qui s'interfacent facilement avec le capteur musculaire MyoWare® 2.0, un capteur d'électromyographie (EMG) tout-en-un, peu coûteux et compatible avec le site Arduino, proposé par Advancer Technologies. Le système de connexion innovant permet aux utilisateurs d'assembler facilement les blindages avec un profil bas et compact et de les connecter à l'entrée analogique d'un microcontrôleur pour mesurer l'activité électrique brute, filtrée et redressée d'un muscle cible. Il n'est donc pas nécessaire de souder les connexions entre les cartes.
Ce produit est le fruit d'une collaboration avec Brian Kaminski de Advancer Technologies. Une partie de chaque vente leur est reversée pour le support produit et le développement continu.
Démarrez avec le guide du blindage de liaison MyoWare 2.0
