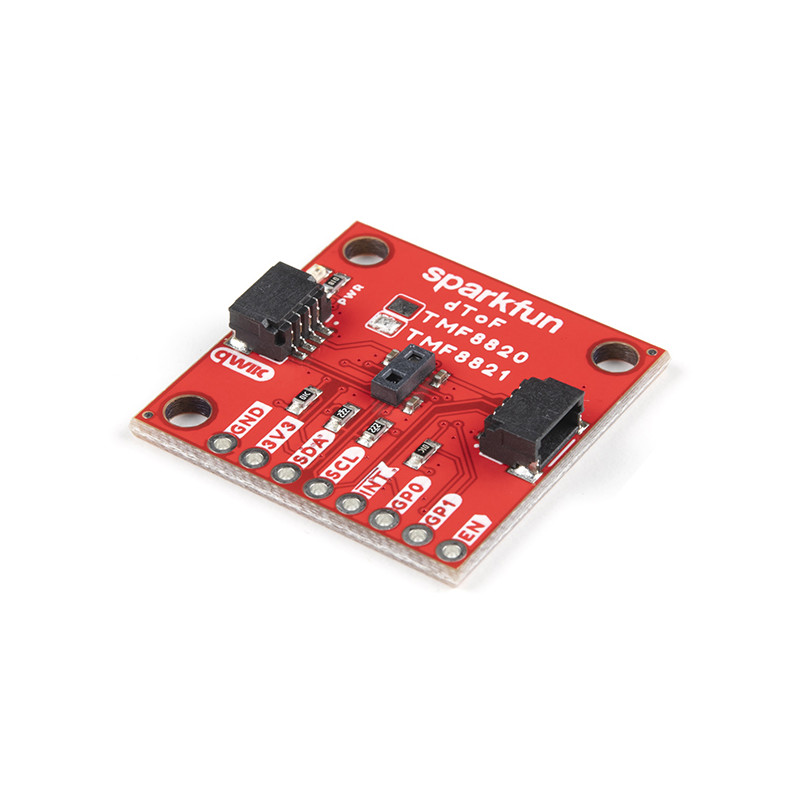

L'imageur SparkFun Qwiic dToF TMF8821 est un capteur à temps de vol direct (dToF) qui comprend un seul boîtier modulaire avec un laser à émission de surface à cavité verticale (VCSEL) associé de AMS. Le dispositif dToF est basé sur une photodiode à avalanche à photon unique (SPAD), un convertisseur temps-numérique (TDC) et une technologie d'histogramme pour atteindre une portée de détection de 5000 mm. Grâce à sa lentille sur le SPAD, il prend en charge les données de sortie multizone 3x3, 4x4 et 3x6 et un champ de vision très large, réglable dynamiquement. Un réseau de lentilles multiples (MLA) situé dans le boîtier, au-dessus du VCSEL, élargit le champ d'éclairage (FoI). Tout le traitement des données brutes est effectué sur la puce et le TMF8821 fournit des informations sur la distance ainsi que des valeurs de confiance sur son interface I2C. Le filtre optique haute performance intégré à la puce bloque la majeure partie de la lumière ambiante et permet de mesurer les distances dans les environnements sombres et ensoleillés.
Pour faciliter encore plus l'obtention de vos relevés, toutes les communications se font exclusivement via I2C, en utilisant notre système Qwiic très pratique, de sorte qu'aucune soudure n'est nécessaire pour le connecter au reste de votre système. Cependant, nous avons tout de même séparé les broches espacées de 0,1 ? au cas où vous préféreriez utiliser une planche d'essai. Le TMF8821 offre deux broches GPIO configurables et une broche d'activation (EN), qui sont réparties comme des pastilles PTH. La carte comprend également une DEL d'alimentation et des résistances d'excursion haute I2C, toutes configurables via des cavaliers. Cette version a une empreinte qui utilise la taille standard Qwiic (1.0in. x 1.0in.). Pour une empreinte plus petite, consultez notre carte imageur Qwiic Mini dToF TMF8821 !
Ce capteur est idéal pour projects, notamment pour la mesure de la distance pour l'autofocus de l'appareil photo - Laser Detect Autofocus - LDAF (téléphone mobile), la détection de présence (informatique et communication), la détection d'objets et l'évitement de collisions (robotique), et le rideau lumineux (industriel).
Remarque : PRODUIT LASER DE CLASSE 1 CLASSIFIÉ CEI 60825-1 2014.
Important : Nous recommandons un microcontrôleur avec suffisamment de flash pour exécuter votre code de programme. Désolé, les Uno (ou toute autre carte de développement utilisant l'ATmega328P) sont hors service. Nous vous recommandons de choisir une Artemis Thing Plus, une ESP32 Thing Plus ou un dispositif comparable comme carte de développement.
Le système Qwiic Connect SparkFun est un écosystème de capteurs, d'actionneurs, de blindages et de câbles I2C qui accélère le prototypage et réduit le risque d'erreur. Toutes les cartes compatibles avec Qwiic utilisent un connecteur JST commun à 4 broches de 1 mm de diamètre. Cela réduit l'espace requis sur le circuit imprimé, et les connexions polarisées signifient que vous ne pouvez pas vous tromper.
Démarrez avec le guide de branchement du Qwiic dToF TMF882X
