Voron 2.4 STEP 7 : Afterburner & Hot end Mosquito Magnum
Ce septième step pour la construction de votre Voron 2.4 r2 se compose des éléments pour l'assemblage de l'extrudeuse ethot end. Le kit Voron 2.4 DHM possède l'assemblage d'extrudeuse par défaut deAfterburner avec les engrenages originaux de Bondtech. La tête Afterburner se compose de 3 parties principales :
- Le Clockwork, une extrudeuse à entraînement direct avec deux engrenages d'entraînement,
- L'ensemble hot end, qui peut être personnalisé en fonction du type de hot-end utilisé,
- L'unité de refroidissement, qui comprend par défaut un couvercle avec 2 ventilateurs, un axial et un radial.
Les 3 blocs sont ensuite accrochés au chariot de guidage linéaire le long de l'axe X.
Il s'agit d'une unité d'extrusion très compacte et solide de type direct drive, qui, grâce à sa conception, peut se déplacer à une vitesse de travail élevée.
Différents types de hot-end peuvent être installés. Nous proposons dans cette variante lehot end Mosquito Magnum de Slice Engineering. Il est idéal pour ceux qui veulent passer au niveau supérieur avec des impressions en technopolymère jusqu'à 300°C avec la thermistance incluse, avec une résolution d'impression maximale grâce à la technologie Bimetallic Heat Break™, avec une masse minimale à fixer sur gantry pour une accélération X-Y maximale.
Quelles sont les caractéristiques de ce STEP 7 ?
- Afterburner (Direct drive) : Nous préférons le système Direct Drive (par rapport à bowden) car il permet d'imprimer une plus grande variété de matériaux (y compris les flexibles). La tête d'impression Afterburner, bien qu'étant un système direct drive, permet des vitesses et des accélérations élevées pendant le travail. Ceci est principalement dû à l'extrême compacité du bloc.
- Extrudeuse (système d'entraînement) BMG - Bondtech mini geared : Jeu de pièces originales Bondtech® avec engrenages d'entraînement en acier trempé revêtu de nickel, usinés par CNC. Dents super pointues pour une prise maximale sur le filament. Le BMG® de Bondtech, avec ses engrenages de précision et un rapport d'engrenage interne de 3:1, offre un couple élevé et une puissance compacte pour toutes vos applications. Que vous ayez besoin d'impressions haute résolution avec de petites buses ou d'impressions à haut débit avec de grandes buses, le rapport de transmission optimisé associé aux engrenages d'entraînement garantit la précision et offre une puissance de poussée inégalée et une rétraction ultrarapide. En outre, la technologie Dual-Drive de Bondtech garantit un flux ininterrompu de matériaux, même dans les conditions les plus difficiles. Il est ainsi possible d'utiliser de nombreux matériaux de différentes consistances : du nylon "glissant" au TPU souple en passant par des filaments à haute résistance tels que les charges de carbone.
- Hot end (fusionneur) : Mosquito Magnum de Slice Engineering équipé d'une thermistance 300°C, d'une cartouche 50W Slice Engineering et d'une buse Vanadium, permettant d'imprimer la grande majorité des filaments d'impression 3D du marché. Sont également inclus des accessoires tels que la clé dynamométrique de 1,5 Nm pour fixer et changer les buses et la pâte de nitrure de bore, une pâte thermique qui améliore la conduction. Une mise à niveau est possible en installant la thermistance pt1000 pour atteindre 500°C.
Note de montage
- Comme nous l'avons expliqué plus haut, le siteAfterburner est composé de 3 pièces de base (entraînement, fixateur et ventilateurs) qui sont interchangeables, ce qui vous permet de personnaliser votre extrudeuse en fonction de vos besoins d'impression. Cependant, il faut faire attention aux différentes étapes de montage. Il existe un ordre précis pour le montage et le démontage de l'ensemble du bloc, veuillez donc suivre attentivement le manuel ci-joint.
- En particulier, il faut prêter attention à l'orientation des câbles du ventilateur, du moteur et de hot-end, car ils doivent respecter un positionnement précis pour pouvoir passer entre les composants en plastique qui les supportent et être ensuite verrouillés sur le côté.
- Nous incluons dans le kit des chevilles en laiton à insérer dans les pièces en plastique. Prenez soin de les monter perpendiculairement aux pièces moulées et vérifiez leur prise effective après l'installation. Le siteAfterburner est un élément essentiel de l'impression, mais aussi un élément complexe. Les différentes pièces qui le composent (dont certaines sont très petites) doivent s'emboîter et s'encliqueter parfaitement, d'où l'importance du soin et de la précision lors de l'assemblage.
- Les plastiques ne sont pas inclus par défaut mais peuvent être sélectionnés en option. Nous recommandons vivement pour cette partie de l'imprimante où les températures et les contraintes mécaniques sont élevées d'opter pour le Nylon-Carbone, qui vous donnera des garanties en termes d'usure et de durabilité.
- Quant aux câblesAfterburner, qui resteront "volants" lors du montage de ce step, vous pourrez les commander à nouveau dans le prochain step. En effet, vous pourrez recevoir et installer la carte d'outils 1LC de Duet3D, qui, étant positionnée directement sur le siteAfterburner permet une gestion des câbles plus propre et plus simple : elle assure une connexion bus à la carte mère via un seul câble.
- En outre, il sera possible, à un stade ultérieur et selon ses propres besoins, d'intégrer divers mods de ventilateur, qui permettent un refroidissement plus massif que la configuration standard. Ceci est particulièrement utile lorsqu'une impression à haut débit est requise. Ces mods seront encore plus faciles à installer grâce à la conception du bloc interchangeable en 3 parties.
Voron 2.4 : une introduction
La Voron 2.4 est une imprimante 3D à mouvement CoreXY avec un plateau fixe conçue par Voron Design. Cette imprimante est connue pour sa fiabilité et ses performances élevées.
Fidèle aux principes fondamentaux du projet RepRap, le Voron 2.4 est entièrement libre, personnalisable et auto-constructible.
Les kits DHM de Voron 2.4 naissent de la nécessité de répondre aux différentes demandes de nos clients : de ceux qui ont du mal à trouver du matériel à ceux qui ont signalé des lacunes et des points critiques dans les kits déjà disponibles sur le marché. Les kits DHM sont le fruit de notre expérience dans le secteur de l'impression 3D et de notre connaissance des fabricants de qualité. De plus, grâce à notre atelier interne, nous avons créé des composants sur mesure en apportant des améliorations à la conception pour offrir une fiabilité et des performances optimales.
Les kits DHM de Voron 2.4 sont actuellement disponibles en 3 variantes principales qui ne diffèrent que par la taille de l'espace de construction :
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
Il est possible de personnaliser un peu le kit à l'adresse step, par exemple en choisissant l'extrudeuse ou la carte de commande.
Vous voulez construire votre propre imprimante 3D Voron 2.4 ?
Nos kits étape par étape pour Voron 2.4 comprennent 9 step + un dixième en option. Dans chaque step vous trouverez les composants à assembler accompagnés d'un manuel avec des instructions et des conseils de construction.
Nous avons décidé de diviser la construction du Voron 2.4 en plusieurs étapes pour faciliter le montage et aussi pour permettre un achat échelonné dans le temps. Nous nous concentrons sur la qualité et la fiabilité des composants, plutôt que de proposer un kit bon marché ou incomplet.
Pourquoi acheter un kit Voron 2.4 ?
Les propriétaires de la Voron 2.4 la louent pour sa fiabilité et sa rapidité. L'achat d'une imprimante en kit vous permet de personnaliser différents points : de l'apparence au choix de la taille, en passant par le type d'électronique, l'extrudeuse et bien d'autres.
L'approche du kit Voron 2.4 DHM est à STEP: une approche pas à pas pour construire, chacun à son rythme, une imprimante Voron. Chaque site step contient tout ce dont vous avez besoin pour terminer cette partie spécifique de l'assemblage, ce qui vous permet de mettre le projet en pause et de le reprendre sans difficulté particulière.
Nous avons décomposé et personnalisé certaines des étapes du guide officiel Voron en manuels spécifiques pour chaque step PDF téléchargeable. Vous trouverez ainsi un support étape par étape pour le montage. Le manuel de ce site step est disponible dans la section "Pièces jointes" de cette page.
Jetez un coup d'œil à notre BLOG :
https://www.dhm-online.com/fr/blog/printers-3d-voron-design-c13
Le kit contient (nomenclature STEP 7 V2.4) :
1 x Mosquito Magnum Hotend - Slice Engineering
1 x Thermistance : Haute température 300°C - Slice Engineering

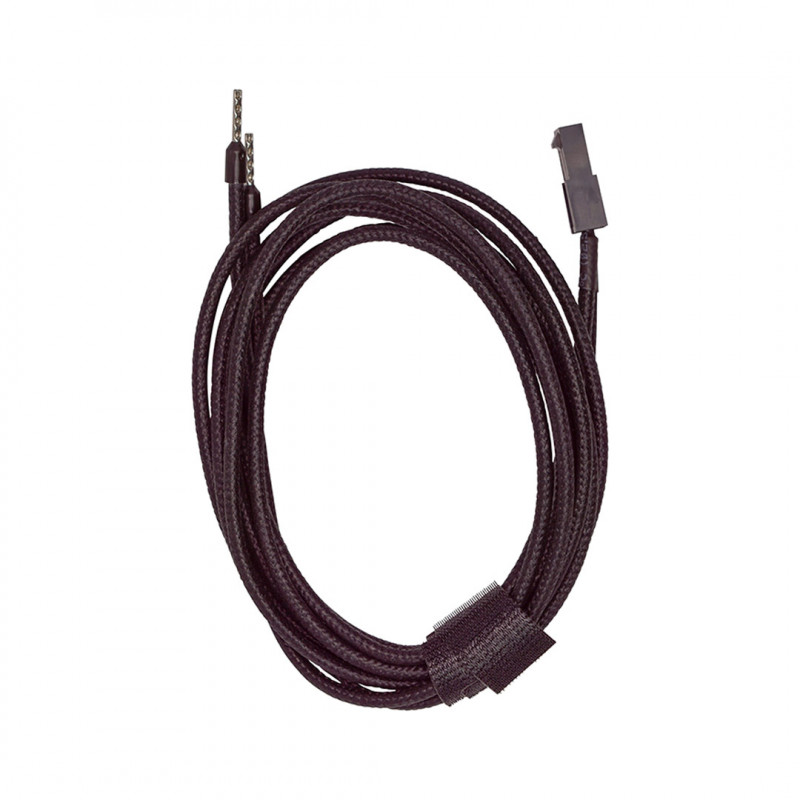

1 x 50W cartouche chauffante - Slice Engineering
1 x Clé dynamométrique pour la buse : 1,5 Nm - Slice Engineering

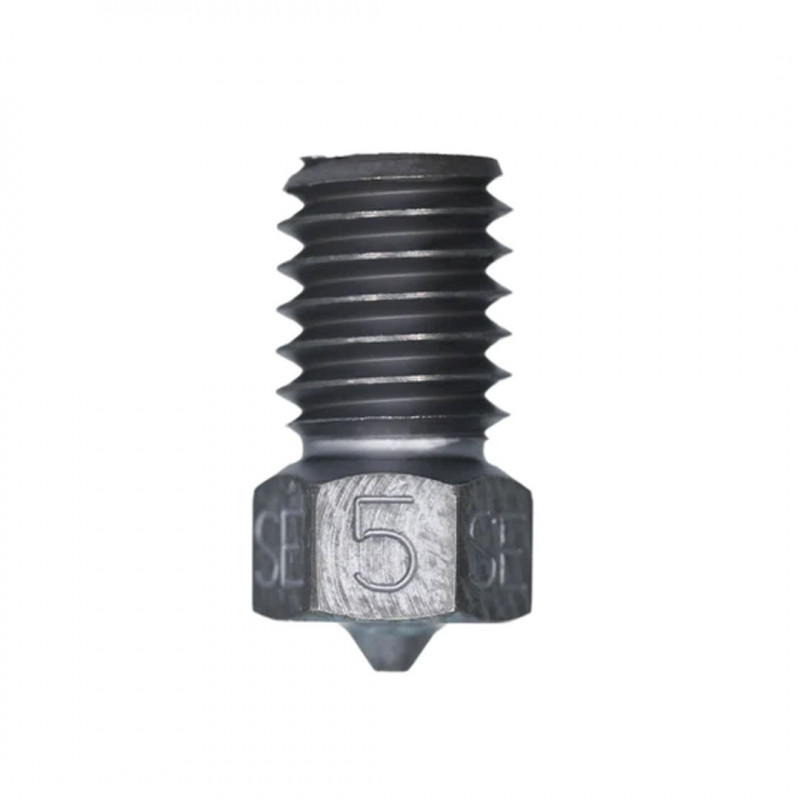

1 x Buse en vanadium - Slice Engineering

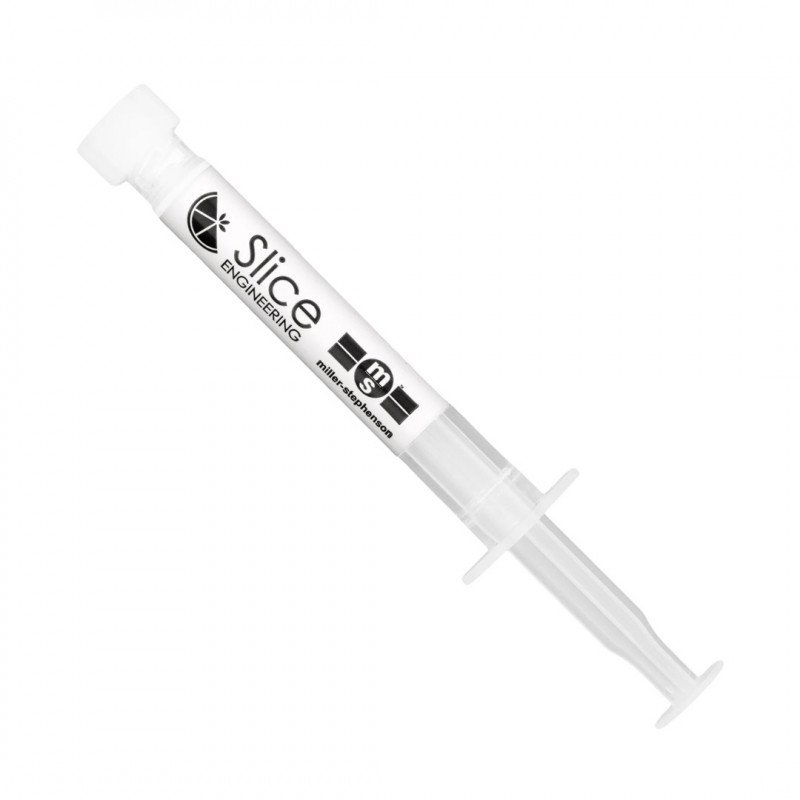

1 x Pâte de nitrure de bore - Slice Engineering
