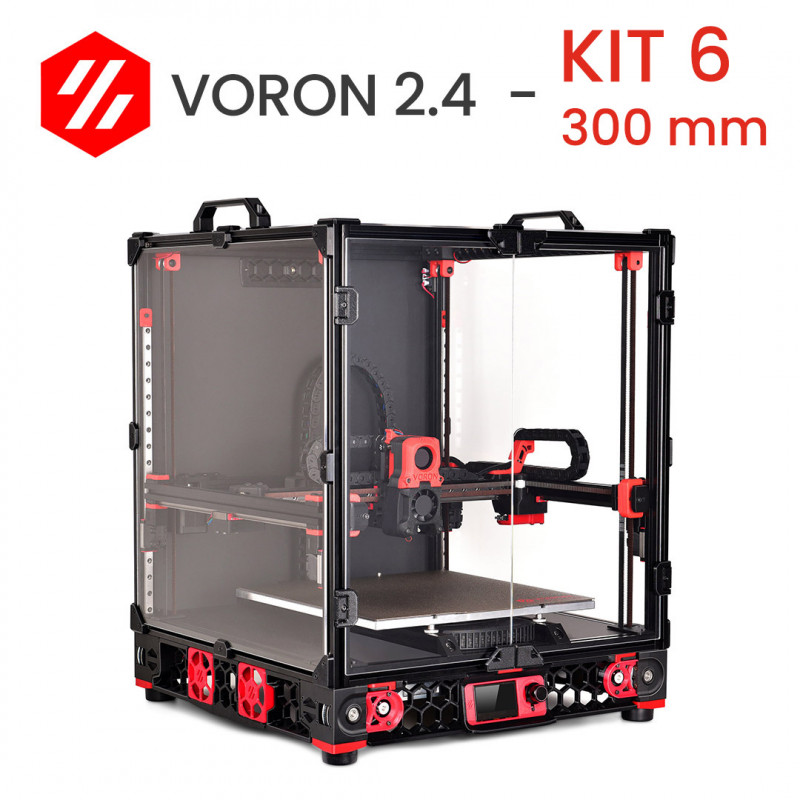

Kit Voron 2.4 300 mm - pas - STEP 6 Courroie Z/XY + axe Z probe

Voron 2.4 STEP 6 : Z/XY + ceinture de l'axe Z probe

Ce sixième step pour la construction de votre Voron 2.4 r2 se compose des éléments permettant de monter le gantry à l'intérieur du cadre de l'imprimante. En fait, cette step complète la cinématique de l'imprimante 3D Voron 2.4.
Les principaux composants sont donc les courroies Gates et le capteur qui permettra ensuite la mise à niveau automatique de gantry (système coreXY) par rapport au plan d'impression.
Nous procédons à l'installation des blocs de roulements Z auxquels est fixée la courroie h9mm. Une fois que les quatre blocs ont été installés sur gantry, nous procédons à l'assemblage

Vous pouvez vous aider en utilisant les pinces incluses dans le kit pour soutenir le gantry tout en le fixant (vous pouvez également demander à une deuxième personne de vous aider à soutenir le gantry tout en fixant les 4 courroies Z). Les joints en Z sont ensuite installés. Après avoir terminé avec l'axe Z, nous passons aux courroies A/B du système coreXY. Sur ce site step vous installez également le capteur de l'axe Z sur le chariot X.
À ce stade, le chariot de l'axe X sera prêt pour le prochain step où l'assemblage de l'extrudeuse et hot-end (Afterburner ou StealthBurner) seront installés.

Quelles sont les caractéristiques de ce STEP 6 ?

• Courroies Gates : le kit comprend les courroies nécessaires au déplacement des essieux. Les courroies Gates GT2 sont fabriquées en caoutchouc renforcé de fibres de verre, qui résiste aux produits chimiques, est plus résistant à l'usure et ne s'étire pas sous la contrainte. Elles sont ensuite recouvertes à l'extérieur, au contact de la poulie, d'un tissu en nylon qui recouvre le composé de la courroie et agit à la fois comme une surface résistante à l'usure (protégeant les dents) et comme une prise supplémentaire.
• Vis et autres éléments de quincaillerie : le kit comprend également tous les autres éléments nécessaires à la fixation, des vis aux écrous. Sont également inclus des inserts en laiton à utiliser pour les fixations en plastique, ainsi que les arbres et roulements nécessaires pour être couplés aux poulies.
• Capteur de nivellement automatique en option.

Voici les options pour le capteur de mise à niveau du lit d'impression (Z probe)

Capteur de proximité inductif TL-Q5MC2-Z
Plusieurs options sont disponibles pour le capteur de mise à niveau automatique, par exemple des capteurs mécaniques tels que le BL-touch ou le Klicky Probe, ou des capteurs de proximité tels que le TL-Q5MC2-Z d'Omron. Ces derniers sont très précis, mais peuvent être affectés par la température et donner des mesures avec une erreur élevée. Toutefois, si le système Duet3D est utilisé, il est possible d'entrer des paramètres de correction qui, en fonction de la température du lit d'impression et de celle du sitehot end, permettent de contrôler l'erreur de mesure qui s'accumule par rapport à la courbe de température. Le capteur TL-Q5MC2-Z d'Omron reste donc l'une des solutions les plus fiables et les plus précises lorsqu'il est associé à une carte Duet3.

Voron TAP
Il existe une alternative officielle Voron aux capteurs inductifs, en fait un mods dédié a été publié pour le chariot de l'extrudeuse pour permettre l'étalonnage électromécanique. C'est le Voron TAP ! Nous l'avons testé et pouvons confirmer les avantages réels de cette mise à niveau, parmi lesquels :

• il ne nécessite pas d'étalonnage en fonction des différentes températures de fonctionnement
• l'ensemble du système de calibrage n'est pas affecté dans le temps par les températures élevées dehotend et du lit d'impression
• plusieurs surfaces d'impression peuvent être utilisées si nécessaire, y compris le verre (non compatible avec les capteurs inductifs)
• mécanisme efficace mais très simple (la lecture de la position est contrôlée par un interrupteur de fin de course)
• s'intègre parfaitement aux systèmes BUS en le configurant sur une entrée comme un palpeur mécanique

Seul véritable inconvénient : il ajoute un peu de poids à la tête d'impression.

Les ajustements mineurs pour un fonctionnement optimal peuvent être les suivants :

• Chauffage et nettoyage de la buse avant utilisation ;
• Lubrification et contrôle périodique de l'absence de jeu entre le patin et les pièces de l'imprimante ;
• Comme avec tous les systèmes d'étalonnage automatique dont le décalage est réglé par rapport à la buse, la hauteur réelle au-dessus du plan doit être vérifiée à chaque fois que des modifications/remplacements sont effectués sur la buse ou sur hot-end.

Version de Voron TAP
Trois versions différentes de Voron TAP ont été développées par le groupe Voron

• Capteur optique filaire
• Capteur basé sur le PCB
• Interrupteur mécanique D2HW-C203MR

Les versions optique et mécanique sont toutes deux capables d'une précision de 0,4 µm (en supposant que le reste de l'imprimante est en bon état), il n'y a donc aucune différence de qualité.
Dans ce STEP6 de Voron 2.4r2 par DHM, notre équipe a choisi de fournir la version de l'interrupteur mécanique parce qu'il a été démontré que l'Octotap rev2.1 présentait certains problèmes dus à la configuration du PCB et un risque potentiel d'incendie.

Note de montage

• STEP 6 consiste à insérer gantry dans le cadre et à le fixer aux courroies de l'axe z. Pendant cette procédure, vous devez vérifier soigneusement les étapes du manuel. Les sangles doivent passer dans les espaces en plastique aux 4 coins du site gantry. Une imprimante étant constituée de plusieurs composants et étapes d'assemblage, même si vous suivez le manuel à la lettre, les petites erreurs peuvent s'accumuler. Ainsi, si vous remarquez un frottement, vous devez ajuster les composants pour que le retour d'information soit respecté.
• Pour les axes X et Y, rappelez-vous que les imprimantes Voron V2.4 utilisent un chemin de bande basé sur le modèle CoreXY. Il est très important de consulter le manuel afin de respecter les différentes déflections des deux circuits de courroies A et B. Enfin, il est bon de vérifier que la tension de la courroie est uniforme tout au long de la trajectoire. Nous recommandons un nouveau contrôle de la tension après 2/3 heures d'impression. Après une première impression, la courroie aura pris la forme de la trajectoire et une nouvelle tension peut être nécessaire. La qualité de la courroie Gates d'origine fournie dans nos kits ne nécessitera pas de réglage supplémentaire avant quelques milliers d'heures de fonctionnement.
• Le capteur z-probe (dans le cas de ce kit le TL-Q5MC2-Z d'Omron) seront en contact avec des températures élevées pendant l'impression. En effet, il est installé à quelques millimètres dehot-end, mais aussi parce qu'il est en contact étroit avec le plateau chauffé lors de l'auto-nivelage et des premières couches d'impression. Sa température maximale de fonctionnement déclarée par le fabricant est de +80°C en continu (avec des pics de +120°C), et dans certains cas, pendant l'impression, cette température peut être dépassée. C'est pourquoi nous fournissons également dans le kit un ruban spécial pour le recouvrir et lui assurer une plus longue durée de vie. Il s'agit d'un ruban en fibre de verre PTFE qui peut supporter des températures continues de +260°C (et des pointes de +300°C). Le capteur doit être revêtu sur sa face avant.
• Si l'on choisit plutôt le site Voron TAP, il est plus épais d'environ 3 mm que les chariots standard 2.4R2. De ce fait, l'assemblage de l'extrudeuse sera plus proche des portes avant de la machine, assurez-vous donc de disposer d'un espace suffisant.Ilpeut être nécessaire d'ajuster la position de la table de travail.
• Nous incluons des chevilles en laiton pour fixer les plastiques dans le kit. Ces inserts filetés ont un profil spécial en spirale pour assurer la meilleure tenue possible. Fabriqués en laiton de haute qualité, ils présentent une excellente conductivité thermique et une résistance à la corrosion.
• Les plastiques ne sont pas inclus par défaut mais peuvent être sélectionnés en option. Si elle est sélectionnée, toutes les pièces structurelles et esthétiques seront fournies. Dans un souci de qualité maximale, nous avons limité les choix possibles à deux matériaux : Nylon Carbon et ASA. Le premier présente d'excellentes caractéristiques physico-mécaniques et le second, substitut valable de l'ABS, présente des propriétés mécaniques optimisées, une résistance aux UV et permet une large personnalisation des couleurs. Nous avons divisé les pièces moulées en trois groupes : STRUCTUREL - PRIMAIRE - SECONDAIRE. En utilisant ces combinaisons, vous pouvez obtenir un spécimen unique en choisissant parmi plus de 200 combinaisons de couleurs. La personnalisation rend votre Voron 2.4 personnel et représentatif de votre style !

Voron 2.4 : une introduction

La Voron 2.4 est une imprimante 3D à mouvement CoreXY avec un plateau fixe créée par Voron Design. Cette imprimante est connue pour sa fiabilité et ses performances élevées.

Fidèle aux principes fondamentaux du projet RepRap, le Voron 2.4 est entièrement libre, personnalisable et auto-constructible.

Les kits DHM de Voron 2.4 sont nés de la nécessité de répondre aux différentes demandes de nos clients : de ceux qui ont du mal à trouver le matériel à ceux qui ont mis en évidence des lacunes et des points critiques dans les kits déjà disponibles sur le marché. Les kits DHM découlent de notre expérience dans le secteur de l'impression 3D et de notre connaissance des fabricants de qualité. En outre, grâce à notre atelier interne, nous avons créé des composants personnalisés en apportant des améliorations à la conception afin d'obtenir une fiabilité et des performances optimales.

Les kits DHM de Voron 2.4 sont actuellement disponibles en 3 variantes principales qui ne diffèrent que par la taille de l'espace de construction

Kit Voron 2.4 250 mm → 250x250x250 mm

Kit Voron 2.4 300 mm → 300x300x300 mm

Kit Voron 2.4 350 mm → 350x350x350 mm

Il est possible de personnaliser un peu le kit à l'adresse step, par exemple en choisissant l'extrudeuse ou la carte de commande.

Vous voulez construire votre propre imprimante 3D Voron 2.4 ?

Nos kits étape par étape pour Voron 2.4 comprennent 9 step + un dixième en option. Dans chaque step vous trouverez les composants à assembler accompagnés d'un manuel avec des instructions et des conseils de construction.

Nous avons décidé de diviser la construction du Voron 2.4 en plusieurs étapes pour faciliter le processus d'assemblage et aussi pour permettre un achat échelonné dans le temps. Nous nous concentrons sur la qualité et la fiabilité des composants, plutôt que de proposer un kit bon marché ou incomplet.

Pourquoi acheter un kit Voron 2.4 ?

Les propriétaires de Voron 2.4 le louent pour sa fiabilité et sa rapidité. L'achat d'une imprimante en kit vous permet de personnaliser différents points : de l'apparence au choix de la taille, en passant par le type d'électronique, l'extrudeuse et bien d'autres.

L'approche du kit Voron 2.4 DHM est à STEP: une approche pas à pas pour construire, chacun à son rythme, une imprimante Voron. Chaque site step contient tout ce dont vous avez besoin pour terminer cette partie spécifique de l'assemblage, ce qui vous permet de mettre le projet en pause et de le reprendre sans difficulté particulière

Nous avons décomposé et personnalisé certaines des étapes du guide officiel Voron en manuels spécifiques pour chaque step PDF téléchargeable. Vous trouverez ainsi un support pas à pas pour le montage. Le manuel de ce site step est disponible dans la section "Pièces jointes" de cette page

Jetez un coup d'œil à notre BLOG :

https://www.dhm-online.com/fr/blog/printers-3d-voron-design-c13

Le kit contient (nomenclature STEP 6 V2.4 300 mm) :

4 x M5 écrou hexagonal galvanisé

4 x 5x30 vis à tête creuse galvanisée

4 x vis à tête cylindrique à empreinte galvanisée 3x30

4 x GT2 Powergrip Gates H 9mm ceinture 1100mm (une pièce à couper)

16 x 3x20 Vis à tête creuse galvanisée

4 x 5x40 vis à tête creuse galvanisée

4 x Lien en nylon naturel 450x7,5 mm

2 x 1800mm GT2 Powergrip Gates H 6mm strap (en une seule pièce à couper)

2 x M3 écrou hexagonal galvanisé

2 x aimant disque en néodyme Ø 6mm H 3mm

4 x Attache-câbles en nylon noir 100x2,5 mm

Choix du capteur inductif :

1 x TL-Q5MC2-Z Détecteur de proximité inductif - Omron

2 x 3x12 vis à tête creuse zinguée

4 x vis à tête cylindrique avec douille galvanisée 3x8

1 x Vis à tête creuse galvanisée 3x40

3 x vis à tête creuse galvanisée 3x30

4 x insert fileté en laiton M3 - 3x4x5 mm

Vous pouvez également choisir Voron TAP :

1 x Vis à tête creuse galvanisée 3x12

5 x vis à tête creuse galvanisée 3x8

12 x insert fileté en laiton M3 - 3x4x5 mm

2 x aimant disque en néodyme Ø 6mm H 3mm

1 x Guide linéaire MGN9 440C 50 mm avec chariot MGN9H

2 x 3x20 vis à tête creuse zinguée

2 x Vis 3x16 à tête cylindrique avec empreinte Allen zinguée

2 x Vis 3x10 tête cylindrique avec encoche Allen galvanisée

1 x Vis 3x6 tête cylindrique avec encoche Allen, galvanisée

2 x Vis 3x6 tête plate fraisée avec empreinte Allen galvanisée

10 x Vis 3x6 tête cylindrique fraisée avec empreinte Allen galvanisée

1 x interrupteur de fin de course D2HW-C203MR d'Omron

Rondelle plate galvanisée 6 x 3x7 mm pour vis M3
