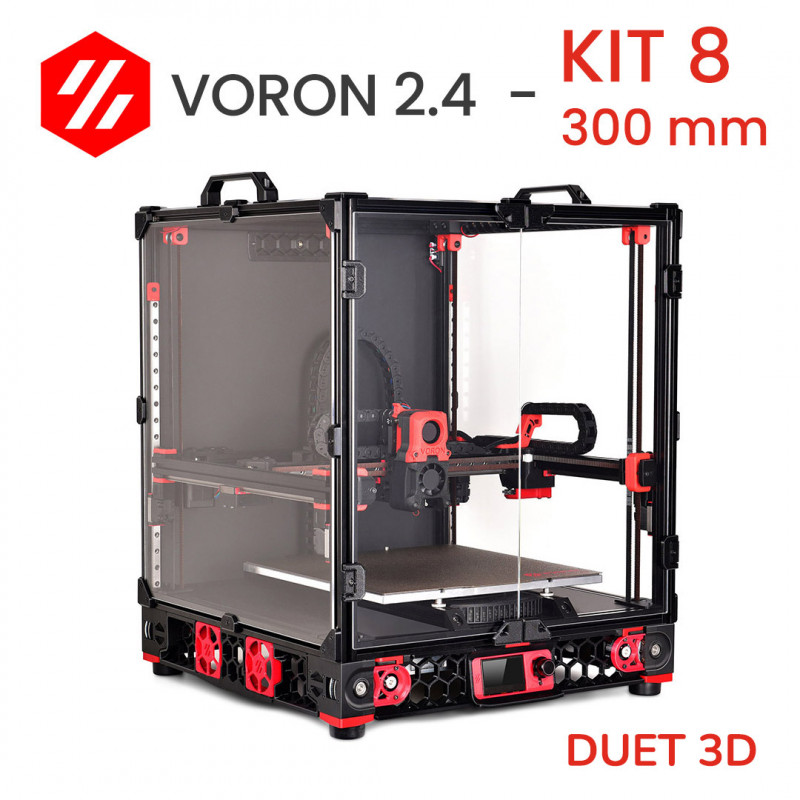

Kit Voron 2.4 300 mm - pas à pas - STEP 8 électronique Duet3D & câblage made in Italy

Voron 2.4 STEP 8 : électronique originale Duet3D - alimentation Mean Well - câblage fabriqué en Italie

Le kit Voron 2.4 DHM est basé sur l'électronique 32 bits conçue et fabriquée par l'équipe Duet3D. Le kit comprend également toutes les petites pièces, y compris les connecteurs et les vis pour fixer les différents composants.

Quelles sont les caractéristiques de ce STEP 8 ?

• Une alimentation électrique de qualité : le choix d'une alimentation électrique de qualité est l'un des points essentiels pour une imprimante fiable. Disponible en différentes puissances pour répondre à vos besoins.
• Duet Mini5+ : carte de contrôle 32 bits Duet3D avec bus à haute vitesse. Il s'agit d'un conseil qui équilibre valeur et performance. Il vous permet de gérer les moteurs, les ventilateurs, les chauffages, les écrans et bien plus encore. Disponible en version Ethernet et Wifi.
• Duet Mini2+ : extension à coupler au Mini5+ pour connecter jusqu'à 7 moteurs gérés par driver Trinamic 2209 (jusqu'à 1,4 A RMS et 2 A crête).
• Duet 1LC : permet le contrôle complet de l'ensemble de l'extrudeuse (Afterburner ou Stealthburner) via BUS : tout le câblage est réduit à 4 fils. Il gère le moteur pas à pas, le chauffage, les capteurs de température, les ventilateurs, la sonde z et le capteur de filament. Une caractéristique importante est l'accéléromètre intégré, qui permet d'analyser et de supprimer les vibrations le long des axes.
• Câbles Made in Italy : câbles flexibles multipolaires FROR pour la transmission de l'énergie, des signaux et des commandes. Fournis dimensionnés en fonction de l'application spécifique. Ils sont isolés et gainés de PVC. Les principales caractéristiques des câbles FROR sont les suivantes : pas de propagation de la flamme, pas de propagation du feu, émission réduite de fumées, de gaz toxiques et corrosifs. Grâce à leur flexibilité, ils peuvent également être posés en chaînes porte-câbles.
• Câble BUS blindé RS 485 1x2x22/7AWG : pour la connexion de la 1LC à la carte de contrôle. Il s'agit d'un câble BUS blindé à 2 fils.
• Chaînes de câble : les chaînes fournies ont un rayon de courbure de 18 mm. Cela permet de les installer dans un espace réduit. Les caractéristiques particulières de ces chaînes sont les suivantes : ouverture à déclic sur le côté extérieur, connexion par 3 trous, longueur modulaire configurable - elles peuvent être raccourcies ou allongées en retirant ou en ajoutant des maillons, protection des câbles assurée par une finition lisse, robustesse, facilité de montage, dimensions réduites en hauteur et en pas, fonctionnement silencieux grâce à un pas réduit.

• Aimant rotatif Duet : le capteur de fin de filament à aimant rotatif de Duet3D peut également être inclus dans le kit. Il s'agit d'un capteur de filament qui permet de surveiller le débit en continu avec un échantillonnage toutes les 40 ms. Cela permet d'intercepter en temps réel, par exemple, tout colmatage du systèmehot end ou d'extrusion sous contrainte (première couche trop aplatie, surextrusion, dépassement du débit volumétrique hot end). Il met en pause l'impression, permettant à l'opérateur d'intervenir et de la sauvegarder.
• PanelDue 7i (Duet3D) : l'écran est une aide à bord de la machine pour diverses raisons, par exemple le chargement/déchargement du filament, le préchauffage, le démarrage de l'impression. L'imprimante avec tableau de commande Duet3D peut toutefois être commandée sans écran. En fait, on peut utiliser l'interface web Duet3D. Il s'agit d'une interface qui peut être gérée directement à partir d'un navigateur, permettant de contrôler la machine via wifi ou ethernet dans le même réseau. Il est également possible de le gérer à distance avec les personnalisations appropriées.

Note pour le montage

• Lors du câblage de la machine, il sera nécessaire de la retourner plusieurs fois pour faire passer les câbles du compartiment électronique en bas vers la cabine d'impression en haut. Attention : le fait de serrer les axes XY avec des colliers de serrage peut aider à éviter les dommages.
• Tout d'abord, il faut organiser l'espace disponible sur les rails DIN déjà installés sous l'imprimante. L'espace, compte tenu de la taille de la base, sera exact pour le modèle de 250 mm, alors qu'il sera abondant pour le modèle de 350 mm. Nous recommandons donc de positionner tous les différents composants, de les fixer avec les supports appropriés et de passer ensuite au câblage.
• Une attention particulière doit être portée au sertissage des bornes. En particulier, les JST de la carte Duet3 1LC sont particulièrement petits, et il est nécessaire de s'équiper de pinces adaptées au cas où elles ne seraient pas déjà à votre disposition. Vous pouvez éventuellement les trouver sur notre site web dans la section dédiée.

Remarque sur le câblage

L'ordre à suivre pour un câblage correct de l'imprimante Voron 2.4 est le suivant :

• Préparez les câbles sertis sur un seul côté.
• Connectez tous les composants duAfterburner (ou du Stealthburner) à la carte 1LC.
• Commencer par poser le câble BUS et le câble d'alimentation de l'unité d'extrusion dans la chaîne de l'axe X.
• Une fois que l'axe Y est atteint, posez également le câble de l'interrupteur de fin de course dans la chaîne de l'axe Y et allez à l'arrière de la machine près du moteur B.
• Faites descendre les câbles le long de la chaîne selon l'axe Z. S'il n'y a pas assez de place pour le câble du moteur A, il peut être laissé à l'extérieur et fixé avec des colliers de serrage. En utilisant des câbles à double gaine pour garantir de meilleures performances dans le temps, l'espace de la chaîne est parfois restreint si les câbles ne sont pas disposés correctement. Nous n'avons pas modifié la section transversale des chaînes dans la conception Voron car cela aurait réduit la surface d'impression. L'utilisation de câbles à double gaine tels que ceux fournis ne pose aucun problème, même s'ils sont installés en dehors des chaînes.
• Passez par le trou situé au bas du panneau de pont. Retournez le châssis et passez par les chemins de câbles jusqu'aux fiches de la carte de contrôle.
• À ce stade, la carte doit être câblée. Nous vous recommandons de vérifier le schéma de câblage de la carte Duet Mini5+, ou de toute autre carte à monter, pour éviter de faire des erreurs. Positionnez ensuite les câbles à la taille voulue : vous pouvez conserver l'excédent de câble dans les gaines de câble, ou les couper à la taille voulue, puis les sertir.
• Connectez les câbles de commande à la carte, les câbles d'alimentation en courant continu à l'alimentation électrique, les câbles en courant alternatif au plancher chauffant (n'oubliez pas la mise à la terre) et ainsi de suite. Suivez les instructions décrites dans le manuel ci-joint, où vous trouverez également des exemples d'images.
• Avant de mettre l'imprimante sous tension, revérifiez soigneusement l'ensemble du câblage en dessous et au-dessus. Cela permet d'éviter d'éventuels dommages !
• Avant de démarrer l'imprimante Voron 2.4, vous devrez charger le micrologiciel pour pouvoir imprimer. Si vous n'êtes pas habitué à Duet, vous pouvez consulter la documentation officielle pour le premier démarrage du tableau. Vous pouvez trouver tous les détails ici : https://docs.duet3d.com/Duet3D_hardware/Duet_3_family/Duet_3_Mini_5+_Hardware_Overview
• Compiler un micrologiciel à la main peut être compliqué. Pour cette raison, nous recommandons d'utiliser l'outil de configuration RepRapFirmware pour établir la configuration initiale de la machine. Cet outil créera une série de fichiers à placer sur la carte SD, y compris config.g et des macros système pour le homing, le probing, la pause, la reprise et l'annulation. Les détails ici :

https://docs.duet3d.com/fr/How_to_guides/Configuration_firmware

https://configtool.reprapfirmware.org/Start

• Vous pouvez ensuite personnaliser le micrologiciel selon vos besoins. Vous pouvez également choisir un micrologiciel prédéfini à charger sans difficulté.

Pour de plus amples spécifications, veuillez consulter notre BLOG, où vous trouverez des guides dédiés :

https://www.dhm-online.com/fr/blog/printers-3d-voron-design-c13

Note de sécurité

Tous les câbles et composants électroniques sont de première qualité. Cependant, si le câblage n'est pas effectué correctement, en faisant attention au sertissage, au cheminement des câbles dans les gaines et à la connexion correcte, des problèmes peuvent survenir.En fonction du niveau d'expertise, il peut donc être utile de s'exercer au sertissage et à la soudure avant le câblage. Les sertissages erronés sont une source majeure de problèmes lorsque la machine est en marche et sont parfois difficiles à identifier !

Lors du câblage des composants électroniques de l'imprimante Voron 2.4, travaillez avec des câbles à tension de secteur (220V AC). Avant de toucher un fil ou une borne, vérifiez toujours que l'imprimante est débranchée et que les condensateurs d'alimentation sont déchargés.

La carte du Duet Mini5+ fournit déjà des fusibles sur les sorties d'alimentation en courant continu, et il y a également un fusible en courant alternatif dans l'entrée d'alimentation en amont. Un fusible DC peut éventuellement être ajouté à la ligne d'alimentation de la carte 1LC pour isoler la tête d'impression du reste de la machine en cas de dysfonctionnement.

Il vaut mieux être prudent que de causer des dommages.

Ne connectez ou déconnectez jamais un appareil lorsque l'imprimante est sous tension. En plus d'être un risque pour la sécurité, il est très facile d'endommager les composants électroniques. En particulier, les moteurs pas à pas driver peuvent être facilement endommagés en les connectant ou en les déconnectant alors qu'ils sont sous tension.

Voron 2.4 : une introduction

La Voron 2.4 est une imprimante 3D à mouvement CoreXY avec un plateau fixe conçue par Voron Design. Cette imprimante est connue pour sa fiabilité et ses performances élevées.

Fidèle aux principes fondamentaux du projet RepRap, le site Voron 2.4 est entièrement libre, personnalisable et auto-constructible.

Les kits DHM de Voron 2.4 naissent de la nécessité de répondre aux diverses demandes de nos clients : de ceux qui ont du mal à trouver du matériel à ceux qui ont signalé des lacunes et des points critiques dans les kits déjà disponibles sur le marché. Les kits DHM sont le fruit de notre expérience dans le secteur de l'impression 3D et de notre connaissance des fabricants de qualité. De plus, grâce à notre atelier interne, nous avons créé des composants sur mesure en apportant des améliorations à la conception pour offrir une fiabilité et des performances optimales.

Les kits DHM de Voron 2.4 sont actuellement disponibles en 3 variantes principales qui ne diffèrent que par la taille de l'espace de construction :

• Kit Voron 2.4 250 mm → 250x250x250 mm
• Kit Voron 2.4 300 mm → 300x300 mm
• Kit Voron 2.4 350 mm → 350x350x350 mm

Il est possible de personnaliser un peu le kit à l'adresse step, par exemple en choisissant l'extrudeuse ou la carte de commande.

Vous voulez construire votre propre imprimante 3D Voron 2.4 ?

Nos kits étape par étape pour Voron 2.4 comprennent 9 step + un dixième en option. Dans chaque step vous trouverez les composants à assembler accompagnés d'un manuel avec des instructions et des conseils de construction.

Nous avons décidé de diviser la construction du Voron 2.4 en plusieurs étapes pour faciliter le montage et aussi pour permettre un achat échelonné dans le temps. Nous nous concentrons sur la qualité et la fiabilité des composants, plutôt que de proposer un kit bon marché ou incomplet.

Pourquoi acheter un kit Voron 2.4 ?

Les propriétaires de la Voron 2.4 la louent pour sa fiabilité et sa rapidité. L'achat d'une imprimante en kit vous permet de personnaliser différents points : de l'apparence au choix de la taille, en passant par le type d'électronique, l'extrudeuse et bien d'autres.

L'approche du kit Voron 2.4 DHM est à STEP: une approche pas à pas pour construire, chacun à son rythme, une imprimante Voron. Chaque site step contient tout ce dont vous avez besoin pour terminer cette partie spécifique de l'assemblage, ce qui vous permet de mettre le projet en pause et de le reprendre sans difficulté particulière.

Nous avons décomposé et personnalisé certaines des étapes du guide officiel Voron en manuels spécifiques pour chaque step PDF téléchargeable. Vous trouverez ainsi un support étape par étape pour le montage. Le manuel de ce site step est disponible dans la section "Pièces jointes" de cette page.

Jetez un coup d'œil à notre BLOG : https://www.dhm-online.com/fr/blog/stamps-3d-voron-design-c13

Le kit contient (nomenclature STEP 8V2.4) :

1 x Alimentation LRS 200 24 CONVERTISSEUR AC/DC 24V 211W MEAN WELL
1 x Fotek SSR 40 DA Relais à l'état solide
1 x Duet 3 Mini 5+ Ethernet
1 x Duet 3 Expansion Mini 2+
1 x Planche à outils Duet 3 1LC
1 x Circuit imprimé de fin de course à microrupteur X/Y
1 x PCB de fin de course de l'axe Z avec câble de 40cm
1 x GT2 Poulie Ø 5mm 20 dents H6
1 x Arbre trempé et rectifié Ø 5 mm x 30 mm

3 x Câble BUS blindé pour appareils électroniques RS 485 1x222/7AWG
4 x FROR BLUE EXTERNAL CABLE 2x0.5 par mètre
2 x FROR BLUE EXTERNAL CABLE 4x0.5 par mètre
1 x FS17 CABLE 1X2.5 G/V au mètre
1 x FS17 450/750V BLUE CABLE 1x2.5 mm par mètre
1 x FS17 Câble 450/750V MARRON 1x2.5 mm par mètre
1 x CÂBLE FS18 2X2,5 300/500V CPR C BRUN au mètre

10 x CONNECTEUR FASTON FEMELLE
20 x COUVERTURE DE FOURCHE BLEUE vis de 4mm
15 x TUBE DE RACCORDEMENT PRÉ-ASSEMBLÉ 2.5mmq P 8mm BLEU
20 x Attache en nylon noir 100x2,5 mm

1 x Gaine thermorétractable
1 x DHMpro kit chaîne porte-câbles 1 pièce 15x10 + 2 pièces 10x10 avec ouverture extérieure
1 x Support pour relais SSR G3A sur rail DIN
2 x Goulotte avec fentes pour le passage des câbles avec couvercle
2 x Ventilateur à double roulement 60x60x20mm 24V
3 x connecteur de jonction Wago à levier compact à 5 positions
1 x Interrupteur à bascule 16A 250V /125V NOIR
1 x module d'entrée d'alimentation CA : prise + filtre YB11 B2 + fusible

13 x M3 écrou hexagonal galvanisé
2 x écrou autobloquant M4 galvanisé
2 x 5x12 vis à tête creuse zinguée
2 x Vis 4x14 tête cylindrique avec empreinte en croix galvanisée
35 x Vis 3x8 à tête cylindrique avec empreinte Allen galvanisée
4 x Vis 3x12 à tête cylindrique à tête creuse zinguée
8 x Vis 3x16 tête cylindrique allen tête cylindrique zinguée
4 x Vis 3x20 Vis à tête cylindrique à six pans creux galvanisée
2 x 3x30 Vis à tête creuse galvanisée
8 x vis à tête fraisée évasée avec encoche Allen, galvanisée 3x6
4 x vis à tête fraisée à douille galvanisée 3x10
5 x vis à tête fraisée à douille galvanisée 4x6
7 x 5x10 Vis à tête cylindrique galvanisée avec encoche Allen
Vis à tête ronde à tête cylindrique 4 x 3x16 avec encoche Allen acier inoxydable
4 x vis autotaraudeuses noires 2x10 à tête cylindrique en croix (pour la fixation en duo des plastiques de support)
28 x insert fileté en laiton M3 - 3x4x5 mm
8 x Ecrou avec ressort pour post-montage - Acier série 5 - Filetage M3
9 x Ecrou avec ressort pour post-montage - acier série 5 - filetage M5

1 x clé Allen 2 mm ISO 2936 DIN 911 clé Allen en acier galvanisé
1 x clé Allen 2,5 mm ISO 2936 DIN 911 clé Allen en acier galvanisé
1 x clé Allen 3 mm ISO 2936 DIN 911 clé Allen en acier galvanisé

OPTIONNEL

1 x Câble Ethernet pré-câblé (complet avec câble et prise RJ45 sur le côté de la carte et prise femelle du panneau pour la connexion LAN)

1 x Duet3D Détecteur de filament rotatif aimanté

1 x Duet3D PanelDue Integrated 7

1 xKit en plastique step 8
