Voron 2.4 STEP 2 : tableau d'impression
Ce deuxième site step pour la construction de votre Voron 2.4 se compose des éléments pour la construction de la base d'impression et du plateau chauffant.
La base de l'imprimante Voron 2.4 repose sur le cadre en aluminium assemblé lors de la première étape de montage :
https://www.dhm-online.com/voron-2-4/10533-kit-voron-24-350-mm-step-step-1-frame-linear-rail.html
Vous prenez désormais en charge les différents composants pour réaliser un plan d'impression de qualité et sans compromis.
Les points forts de ce step sont sans aucun doute le plateau en aluminium rectifié, le tampon en silicone chauffé avec contrôle thermique de sécurité intégré à 150°C, la feuille adhésive magnétique et le plateau en acier harmonique avec revêtement PEI sur les deux faces qui sert de surface d'impression.
Quelles sont les caractéristiques de ce STEP 2 ?
- Dessus en aluminium EN AW 5083 rectifié des deux côtés : usinage CNC avec fentes et trous selon le modèle officiel Voron. Veuillez noter que le film de protection doit être retiré avant de pouvoir l'utiliser. Nous recommandons l'utilisation de vis à tête basse pour l'installation afin d'éviter qu'elles ne dépassent de la surface du sol.
- Coussinet en silicone : le coussinet en silicone Arlon® comporte une sonde de température intégrée (thermistance EPCOS100K) à connecter à l'électronique utilisée. Il dispose également d'un relais thermostatique de 150°C. Il atteint 100°C en quelques minutes seulement, ce qui permet même d'accélérer la phase de chauffage pré-presse des technopolymères nécessitant des températures de surface de l'ordre de 120°C.
Le dessus en silicone est fourni avec un adhésif 3M pour la fixation au dessus en aluminium.
Des fentes sont prévues sur les côtés de la plaque de silicone pour permettre une installation personnalisée des vis de fixation. La forme spéciale de cette plaque garantit une couverture maximale de la surface de la plaque d'aluminium utilisée comme base.
- Fusible thermique 125°C 15A 250V à utiliser comme sécurité supplémentaire selon la conception officielle. Voron
- CABLE FS17 1 GV - Corde FS17 1X1 G/V pour la mise à la terre du lit d'impression (installation ABSOLUMENT REQUISE car vous travaillez avec du courant alternatif)

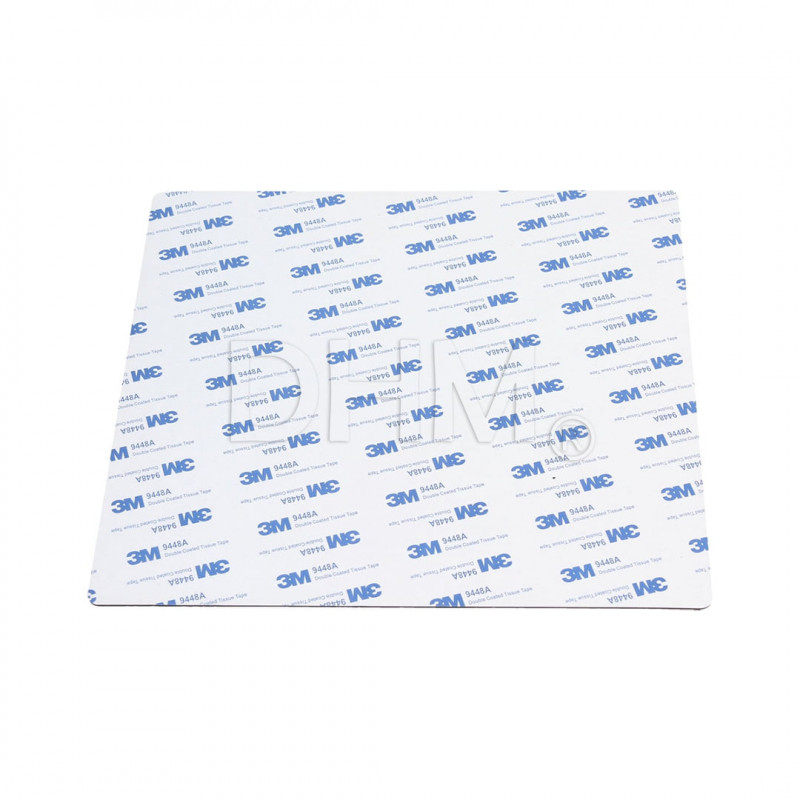

- Tableau magnétique pour imprimante 3D - base magnétique avec support adhésif 3M : feuille magnétique anisotrope et multi-magnétisée, épaisseur 1 mm. Peut être utilisé avec une température de fonctionnement de 130°C (jusqu'à des pointes de 200°C).
- Acier harmonique + PEI double face : une face texturée et une face lisse à utiliser selon les besoins d'impression.
Note pour le montage
- Nous fournissons également sur ce site step le fusible de sécurité thermique recommandé dans la conception officielle Voron. Celui-ci doit être installé en série avec l'alimentation 220V du tampon en silicone (voir guide d'installation PDF). Bien que le coussin chauffant en silicone dispose d'un contrôle intégré, la sécurité n'est jamais suffisante. Par exemple, si la thermistance brûle, si la carte ne détecte pas correctement la sonde de température, si la thermistance est mal codée lors de la programmation, cela peut entraîner une surchauffe de la toupie avec tous les risques que cela comporte. Dans ce cas, le thermostat intégré dans le tampon en silicone entre en jeu. Il bloque le chauffage en interrompant le flux de courant et en le réinitialisant une fois que la température est revenue dans les limites. Le fusible thermique, quant à luisi 125°C est atteint, il explose, interrompant le passage du courant. Il doit donc être remplacé en cas de défaillance due à un dysfonctionnement.
- Nous recommandons d'installer une couche d'isolation entre la plaque chauffante et le fond de la machine. Cela augmente l'écart thermique entre la zone d'impression et la partie inférieure où l'électronique est montée. Il améliore également la répartition uniforme de la chaleur sur le plateau. La couche d'isolation doit être constituée d'un matériau adapté aux températures du plateau chauffé avec lequel elle entrera en contact.
- Le "panneau de pont" est également fourni avec le site STEP 2. Il s'agit d'un panneau en PMMA usiné au laser qui présente les trous et les fentes nécessaires au montage conformément au guide officiel Voron. Il doit être installé, contrairement aux autres panneaux, au moment du montage du lit d'impression. Comme il est en fait situé dans l'espace entre le plateau et l'électronique, il ne peut pas être monté ultérieurement. En PMMA, il assure l'isolation entre le plateau chauffé et les rails DIN sur lesquels l'électronique est fixée.
Voron 2.4 : une introduction
La Voron 2.4 est un projet d'imprimante 3D à mouvement CoreXY avec un plateau fixe conçu par Voron Design. Cette imprimante est connue pour sa fiabilité et ses performances élevées.
Fidèle aux principes fondamentaux du projet RepRap, le Voron 2.4 est entièrement libre, personnalisable et auto-constructible.
Les kits DHM de Voron 2.4 naissent de la nécessité de répondre aux diverses demandes de nos clients : de ceux qui ont du mal à trouver du matériel à ceux qui ont signalé des lacunes et des points critiques dans les kits déjà disponibles sur le marché. Les kits DHM sont le fruit de notre expérience dans le secteur de l'impression 3D et de notre connaissance des fabricants de qualité. En outre, grâce à notre atelier interne, nous avons créé des composants sur mesure en apportant des améliorations à la conception afin d'obtenir une fiabilité et des performances optimales.
Les kits DHM de Voron 2.4 sont actuellement disponibles en 3 variantes principales qui ne diffèrent que par la taille de l'espace de construction :
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
Il est possible de personnaliser un peu le kit à l'adresse step, par exemple en choisissant l'extrudeuse ou la carte de commande.
Vous voulez construire votre propre imprimante 3D Voron 2.4 ?
Nos kits étape par étape pour Voron 2.4 comprennent 9 step + un dixième en option. Dans chaque step vous trouverez les composants à assembler accompagnés d'un manuel avec des instructions et des conseils de construction.
Nous avons décidé de diviser la construction du Voron 2.4 en plusieurs étapes pour faciliter le montage et aussi pour permettre un achat échelonné dans le temps. Nous nous concentrons sur la qualité et la fiabilité des composants, plutôt que de proposer un kit bon marché ou incomplet.
Pourquoi acheter un kit Voron 2.4 ?
Les propriétaires de la Voron 2.4 la louent pour sa fiabilité et sa rapidité. L'achat d'une imprimante en kit vous permet de personnaliser différents points : de l'apparence au choix de la taille, en passant par le type d'électronique, l'extrudeuse et bien d'autres.
L'approche du kit Voron 2.4 DHM est à STEP: une approche pas à pas pour construire, chacun à son rythme, une imprimante Voron. Chaque site step contient tout ce dont vous avez besoin pour terminer cette partie spécifique de l'assemblage, ce qui vous permet de mettre le projet en pause et de le reprendre sans difficulté particulière.
Nous avons décomposé et personnalisé certaines des étapes du guide officiel Voron en manuels spécifiques pour chaque step PDF téléchargeable. Vous trouverez ainsi un support étape par étape pour le montage. Le manuel de ce site step est disponible dans la section "Pièces jointes" de cette page.
Jetez un coup d'œil à notre BLOG :
https://www.dhm-online.com/fr/blog/printers-3d-voron-design-c13
Le kit contient (nomenclature STEP 2V2.4 350 mm) :
1 x Fusible thermique 125°C 15A 250V
1 x Vis à tête creuse galvanisée 4x10 (pour le fusible)
1 x Pâte thermique
1 x Vis à tête creuse galvanisée 4x6 (pour la mise à la terre)
1 x RF-M4 - Vis à capuchon RED EYE 4mm
1 x FS17 1 GV - FS17 ROPE 1X1.5 G/V
1 x Dessus en aluminium au sol EN AW 5083
écrou moleté 4 x M4 - dispositif de réglage du plateau
4 x Ecrou à ressort pour le post-assemblage - Acier série 5 - Filetage M4
4 x vis à tête creuse galvanisée 4x20
1 x plaque chauffante pour imprimante 3D 350x350 mm 220V AC 750W avec thermostat 150°C
1 x plaque de surface PEI avec une face texturée et une face lisse
1 x Plateau magnétique pour imprimante 3D - base magnétique avec support adhésif 3M
1 x Panneau de pont
1 x rail oméga bas en acier galvanisé 35x7,5 mm - rail DIN (46cmx2pcs)
4 x 5x10 vis à tête creuse galvanisée
4 x Ecrou avec ressort pour le post-assemblage - Acier série 5 - Filetage M5
4 x 5x15 mm rondelle plate zinguée pour vis M5
1 x Clé Allen 2,5 mm - ISO 2936 - DIN 911 - Acier galvanisé
1 x Clé Allen 3 mm - ISO 2936 - DIN 911 - Acier galvanisé
Consultez les produits connexes pour le prochain et le précédent STEP!
