Voron 2.4 STEP 3 : z drives et z idlers
Ce troisième step pour la construction de votre Voron 2.4 se compose des éléments pour l'assemblage de z-drivers et z idlers.
Les principaux composants sont donc des courroies fermées, des poulies et des moteurs.
Les z drives sont 4 blocs composés de pièces moulées, de poulies et de moteurs et doivent être montés à la base de la machine. Ils permettront alors, couplés à 4 z idlers, le déplacement de l'axe Z de l'imprimante en 4 points indépendants.
Quelles sont les caractéristiques de ce STEP 3 ?
- Courroies et poulies : le kit comprend des courroies et des poulies pour la transmission du mouvement. Ces courroies sont dotées de dents trapézoïdales en élastomère qui sont extrêmement précises et soigneusement espacées pour permettre un engagement parfait dans les gorges de la poulie. Aucune lubrification ni retension n'est nécessaire, ce qui permet une continuité opérationnelle pendant l'impression.
- Moteurs : inclus dans ce step sont les 4 moteurs pour le z drives. Nous utilisons Wantai nema 17 1.8° motors, des moteurs pas à pas qui sont parfaitement adaptés à une utilisation sur des imprimantes 3D. Ils sont équipés d'un connecteur rapido pour une installation facile et un remplacement futur possible sans recâblage.
- Vis et autres éléments de quincaillerie : le kit comprend également tous les autres éléments nécessaires à la fixation, des vis aux écrous. Sont également inclus des inserts en laiton à utiliser pour les fixations en plastique, ainsi que les arbres et les roulements nécessaires au couplage avec les poulies.
- Câbles pour moteurs fabriqués en Italie : câble FROR bleu 4x0.5. FROR sont des câbles multiconducteurs flexibles pour la transmission de l'énergie, des signaux et des commandes. Isolation en PVC et gaine en PVC. Les principales caractéristiques des câbles FROR sont les suivantes : pas de propagation de la flamme, pas de propagation du feu, émission réduite de fumées, de gaz toxiques et corrosifs. Ils sont adaptés à la transmission de signaux et de commandes pour l'interconnexion de systèmes d'instrumentation et de contrôle avec transmission de signaux numériques ou analogiques dans des environnements extérieurs, où une plus grande protection contre les agents atmosphériques et en particulier les rayons ultraviolets est requise. Grâce à leur flexibilité, ils peuvent également être installés dans des chaînes de presse-étoupe.
Note pour le montage
- Dans ce troisième step pour l'assemblage de l'imprimante Voron 2.4 r2, il faut faire attention à l'assemblage correct des pièces comme indiqué dans le manuel . Un soin particulier doit être apporté à l'orientation des différents z drives par rapport aux guides linéaires préalablement montés sur les profilés. Unmontage dans une mauvaise orientation entraînera la nécessité de tout démonter et remonter.
- Il faut faire attention lors de l'installation des moteurs à l'orientation de la sortie de câble.
- Nous incluons dans le kit des vis sans tête en laiton pour fixer les vis aux plastiques. Ces inserts filetés ont un profil spécial en spirale pour assurer la meilleure tenue possible. Il faut faire attention lors de leur insertion à chaud dans les pièces en plastique ; elles doivent être insérées perpendiculairement à la surface à l'aide d'un fer à souder d'établi, sinon vous aurez des vis mal alignées qui tourneront de travers lors de la fixation.
- Les pièces en plastique ne sont pas incluses par défaut mais peuvent être sélectionnées en option. Si elles sont sélectionnées, toutes les parties structurelles seront fournies en nylon carbone, tandis que les parties esthétiques seront fournies en ASA (dont la couleur peut être choisie), afin de garantir la fiabilité et la robustesse sans négliger la personnalisation et l'impact esthétique.
- Les câbles des moteurs Wantai sont fabriqués en Italie. Les câbles et les connecteurs sont fournis séparément pour être sertis.Enoption, il est possible de recevoir les câbles déjà câblés et scelléspour la connexion avec la carte Duet3D.
Voron 2.4 : une introduction
La Voron 2.4 est un projet d'imprimante 3D à mouvement CoreXY avec un plateau fixe conçu par Voron Design. Cette imprimante est connue pour sa fiabilité et ses performances élevées.
Fidèle aux principes fondamentaux du projet RepRap, le site Voron 2.4 est entièrement libre, personnalisable et auto-constructible.
Les kits DHM de Voron 2.4 naissent de la nécessité de répondre aux diverses demandes de nos clients : de ceux qui ont du mal à trouver du matériel à ceux qui ont signalé des lacunes et des points critiques dans les kits déjà disponibles sur le marché. Les kits DHM sont le fruit de notre expérience dans le secteur de l'impression 3D et de notre connaissance des fabricants de qualité. En outre, grâce à notre atelier interne, nous avons créé des composants personnalisés en apportant des améliorations à la conception afin d'offrir une fiabilité et des performances optimales.
Les kits DHM de Voron 2.4 sont actuellement disponibles en 3 variantes principales qui ne diffèrent que par la taille de l'espace de construction :
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
Il est possible de personnaliser un peu le kit à l'adresse step, par exemple en choisissant l'extrudeuse ou la carte de commande.
Vous voulez construire votre propre imprimante 3D Voron 2.4 ?
Nos kits étape par étape pour Voron 2.4 comprennent 9 step + un dixième en option. Dans chaque step vous trouverez les composants à assembler accompagnés d'un manuel avec des instructions et des conseils de construction.
Nous avons décidé de diviser la construction du Voron 2.4 en plusieurs étapes pour faciliter le processus d'assemblage et aussi pour permettre un achat échelonné dans le temps. Nous nous concentrons sur la qualité et la fiabilité des composants, plutôt que de proposer un kit bon marché ou incomplet.
Pourquoi acheter un kit Voron 2.4 ?
Les propriétaires de la Voron 2.4 la louent pour sa fiabilité et sa rapidité. L'achat d'une imprimante en kit permet de personnaliser différents points : de l'apparence au choix de la taille, en passant par le type d'électronique, l'extrudeur et bien d'autres.
L'approche du kit Voron 2.4 DHM est à STEP: une approche pas à pas pour construire, chacun à son rythme, une imprimante Voron. Chaque site step contient tout ce dont vous avez besoin pour terminer cette partie spécifique de l'assemblage, ce qui vous permet de mettre le projet en pause et de le reprendre sans difficulté particulière.
Nous avons décomposé et personnalisé certaines des étapes du guide officiel Voron en manuels spécifiques pour chaque step PDF téléchargeable. Vous trouverez ainsi un support étape par étape pour le montage. Le manuel de ce site step est disponible dans la section "Pièces jointes" de cette page.
Jetez un coup d'œil à notre BLOG :
https://www.dhm-online.com/fr/blog/printers-3d-voron-design-c13
Le kit contient (BOM STEP 3 V2.4 350 mm) :
36 x insert fileté en laiton M3 - 3x4x5 mm

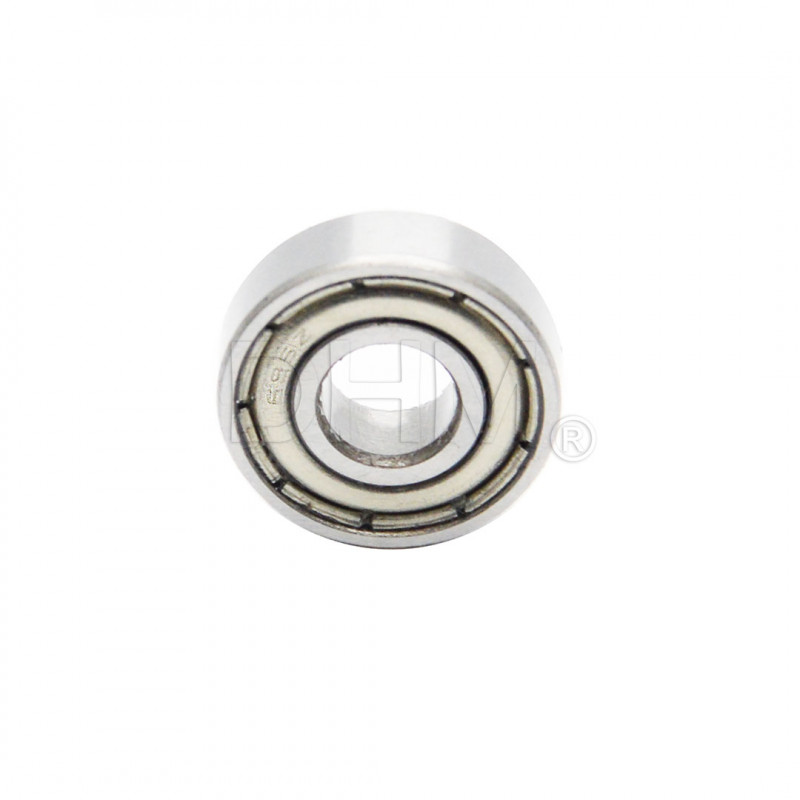

12 x Microroulement radial à billes 625ZZ
1 x Kit arbre trempé et rectifié Ø 5 mm pour Voron 2.4
4 x GT2 Poulie Ø 5 mm 80 dents H6 - noir
4 x poulie GT2 Ø 5 mm 20 dents H10 - couleur noire
16 x Rondelle de calage en acier 5x10x1 mm
4 x courroie néoprène GT2 fermée H 6 mm 94 dents 188 mm
24 x vis à tête creuse galvanisée 3x40
4 x écrou hexagonal galvanisé M5
12 x vis à tête creuse galvanisée 3x8 (pour les pieds)
4 x Pied antidérapant noir
4 x 5x16 vis à tête creuse zinguée (pour les pieds)
4 x 42BYGHW817-X1 1,7A 1,8° Moteur pas à pas WANTAI NEMA 17
4 x CÂBLE EXTERNE BLEU FROR 4x0.5
4 x poulie GT2 Ø 5mm 16 dents H6 - couleur noire
1 x Plastique pour la position de la poulie - PETG
Vis à tête creuse zinguée 12 x 3x8 (pour les moteurs)
8 x vis à tête cylindrique avec douille galvanisée 5x10 (pour la fixation des moteurs)
8 x vis à tête cylindrique avec encoche Allen galvanisée 5x40 (pour fixer z drive au cadre)
24 x Ecrou avec ressort pour le post-assemblage - Acier série 5 - Filetage M5
4 x poulie GT2 SYNCHRONOUS Ø 5mm 20 dents H10 - couleur noir
4 x vis à tête cylindrique avec douille galvanisée 5x30 (pour poulie z idler)
4 x vis à tête cylindrique avec douille galvanisée 3x16 (pour la tension de la courroie)
4 x écrou hexagonal galvanisé M3
8 x vis à tête cylindrique avec douille galvanisée 5x30 (z idler)
1 x clé Allen 1,5 mm - ISO 2936 - DIN 911 - acier galvanisé
1 x clé Allen 2 mm - ISO 2936 - DIN 911 - acier galvanisé
1 x Clé Allen 2,5 mm - ISO 2936 - DIN 911 - Acier galvanisé
1 x Clé Allen 3 mm - ISO 2936 - DIN 911 - Acier galvanisé
1 x Clé Allen 4 mm - ISO 2936 - DIN 911 - acier galvanisé
OPTIONNEL : Kit plastique Z DRIVE
OPTIONNEL : Câbles moteurs câblés
Vérifiez les produits connexes pour STEP next et previous !
Le site STEP 3 est le même pour les 3 tailles : 250 mm - 300 mm - 350 mm. Ils sont cependant séparés dans le catalogue pour une recherche plus fonctionnelle par l'utilisateur.
