Voron 2.4 STEP 5 : Cadre et guides linéaires de gantry (Core XY)
Ce cinquième step pour la construction de votre Voron 2.4 se compose des éléments pour le montage du gantry, qui est un système de mise à niveau à 4 points sur Z et gère les axes X et Y via un système XY central.
Les principaux composants sont donc des profils structurels, des guides linéaires et des poulies.
Cette étape nécessite également les blocs de A-drive / B-drive et A-idler / B-idler (préassemblés dans le step précédent). Il s'agit en fait de 4 blocs à monter sur les coins de gantry qui permettront le déplacement des axes x et y de l'imprimante Voron 2.4.
Quelles sont les caractéristiques de ce STEP 5 ?
- Poulies : ce site step du kit Voron 2.4 comprend les poulies de transmission du mouvement. Il s'agit de poulies GT2, qui sont fournies en aluminium anodisé noir.
- Profilés en aluminium extrudé : profilés en aluminium anodisé coupés sur mesure et usinés selon la liste officielle. Voron
- Écrous et boulons : les écrous inclus dans ce site step sont des écrous à ressort pour profilés en aluminium de la série 5 qui peuvent donc être insérés dans la fente si nécessaire pendant la construction sans avoir à les installer pendant le prémontage.
- Guides linéaires en acier inoxydable MGN9 et MGN12 de DHM pro : les guides linéaires en acier inoxydable trempé ne rouillent pas et sont extrêmement durables. (Les rails sont fournis emballés individuellement et lubrifiés, prêts à être utilisés. Si, toutefois, le montage prend beaucoup de temps, nous recommandons de répéter la procédure de nettoyage et de lubrification avant la mise en service).
- Blocs de glissières pour guides linéaires : ils arrivent déjà montés sur les guides - ils sont préchargés moyennement pour assurer une grande rigidité structurelle. Lors de l'assemblage des différentes pièces, gantry doit être inversé. Veuillez donc fixer les patins de guidage sur le rail, par exemple en les fixant temporairement avec du ruban adhésif pour qu'ils ne dépassent pas.
Note sur l'assemblage
- Il est important, sur ce site step, de prêter attention et de vérifier que les différentes parties de gantry sont alignées entre elles et que les guides linéaires sont centrés dans les profils. Il est recommandé d'utiliser le repère imprimé pour aligner les rails sur les profils. Le montage séquentiel doit également être effectué conformément au manuel. Notamment lors de l'installation de l'axe X dans gantry.
- Ce site step est crucial pour la précision des géométries des impressions que vous réaliserez avec cette imprimante 3D. Nous vous invitons donc à faire attention aux détails et, une fois le montage terminé, à revérifier que tous les composants (poulies, roulements et guides) sont alignés et respectent la position indiquée dans le manuel.
- Nous incluons dans le kit des vis sans tête en laiton pour fixer les plastiques. Ces inserts filetés ont un profil spécial en spirale pour assurer la meilleure étanchéité possible. Fabriqués en laiton de haute qualité, ils présentent une excellente conductivité thermique et une résistance à la corrosion.
- Les plastiques ne sont pas inclus par défaut mais peuvent être sélectionnés en option. Si elle est sélectionnée, toutes les pièces structurelles et esthétiques seront fournies. Dans un souci de qualité maximale, nous avons limité les choix possibles à deux matériaux : Nylon Carbon et ASA. Le premier présente d'excellentes caractéristiques physico-mécaniques et le second, substitut valable de l'ABS, présente des propriétés mécaniques optimisées, une résistance aux UV et permet une large personnalisation des couleurs.Nous avons divisé les pièces moulées en trois groupes : STRUCTUREL - PRIMAIRE - SECONDAIRE. En utilisant ces combinaisons, vous pouvez obtenir un spécimen unique en choisissant parmi plus de 200 combinaisons de couleurs. La personnalisation rend votre Voron 2.4 personnel et représentatif de votre style !
Voron 2.4 : une introduction
La Voron 2.4 est un projet d'imprimante 3D à mouvement CoreXY avec un plateau fixe conçu par Voron Design. Cette imprimante est connue pour sa fiabilité et ses performances élevées.
Fidèle aux principes fondamentaux du projet RepRap, le site Voron 2.4 est entièrement libre, personnalisable et auto-constructible.
Les kits DHM de Voron 2.4 naissent de la nécessité de répondre aux différentes demandes de nos clients : de ceux qui ont du mal à trouver du matériel à ceux qui ont signalé des lacunes et des points critiques dans les kits déjà disponibles sur le marché. Les kits DHM sont le fruit de notre expérience dans le secteur de l'impression 3D et de notre connaissance des fabricants de qualité. En outre, grâce à notre atelier interne, nous avons créé des composants sur mesure en apportant des améliorations à la conception afin d'obtenir une fiabilité et des performances optimales.
Les kits DHM de Voron 2.4 sont actuellement disponibles en 3 variantes principales qui ne diffèrent que par la taille de l'espace de construction :
Kit Voron 2.4 250 mm → 250x250x250 mm
Kit Voron 2.4 300 mm → 300x300 mm
Kit Voron 2.4 350 mm → 350x350x350 mm
Il est possible de personnaliser un peu le kit à l'adresse step, par exemple en choisissant l'extrudeuse ou la carte de commande.
Vous voulez construire votre propre imprimante 3D Voron 2.4 ?
Nos kits étape par étape pour Voron 2.4 comprennent 9 step + un dixième en option. Dans chaque step vous trouverez les composants à assembler accompagnés d'un manuel avec des instructions et des conseils de construction.
Nous avons décidé de diviser la construction du Voron 2.4 en plusieurs étapes pour faciliter le montage et aussi pour permettre un achat échelonné dans le temps. Nous nous concentrons sur la qualité et la fiabilité des composants, plutôt que de proposer un kit bon marché ou incomplet.
Pourquoi acheter un kit Voron 2.4 ?
Les propriétaires de la Voron 2.4 la louent pour sa fiabilité et sa rapidité. L'achat d'une imprimante en kit vous permet de personnaliser différents points : de l'apparence au choix de la taille, en passant par le type d'électronique, l'extrudeuse et bien d'autres.
L'approche du kit Voron 2.4 DHM est à STEP: une approche pas à pas pour construire, chacun à son rythme, une imprimante Voron. Chaque site step contient tout ce dont vous avez besoin pour terminer cette partie spécifique de l'assemblage, ce qui vous permet de mettre le projet en pause et de le reprendre sans difficulté particulière.
Nous avons décomposé et personnalisé certaines des étapes du guide officiel Voron en manuels spécifiques pour chaque step PDF téléchargeable. Vous trouverez ainsi un support pas à pas pour le montage. Le manuel de ce site step est disponible dans la section "Pièces jointes" de cette page.
Jetez un coup d'œil à notre BLOG :
https://www.dhm-online.com/fr/blog/printers-3d-voron-design-c13
Le kit contient (nomenclature STEP 5V2.4 350 mm) :
1 x Extrusion E (profils 2020) - 340 mm
2 x Extrusion C (profils 2020) - 450mm
1 x Extrusion D (profils 2020) - 430mm
8 x vis à tête cylindrique galvanisée 5x10
1 x Guide de centrage en plastique mgn9 / mgn12 - PETG - inclus
20 x vis à tête creuse galvanisée 3x8
8 x vis à tête cylindrique avec douille galvanisée 5x16
6 x écrou hexagonal galvanisé M5
8 x vis à tête creuse galvanisée 5x40
8 x Rondelle de calage en acier 5x10x1 mm
4 x Palier à bride F695ZZ
10 x vis à tête cylindrique avec douille galvanisée 3x8
2 x vis à tête cylindrique avec douille galvanisée 5x10
2 x vis à tête cylindrique avec douille galvanisée 5x16
2 x vis à tête cylindrique galvanisée avec encoche Allen 5x30
2 x Rondelle de calage en acier 5x10x1 mm
6 x Vis à tête cylindrique avec alvéole zinguée 3x16
3 x insert fileté en laiton M3 - 3x4x5 mm (support de chaîne)
26 x Ecrou avec ressort pour le post-assemblage - Acier série 5 - Filetage M5
34 x Ecrou avec ressort pour le post-assemblage - acier série 5 - filetage M3

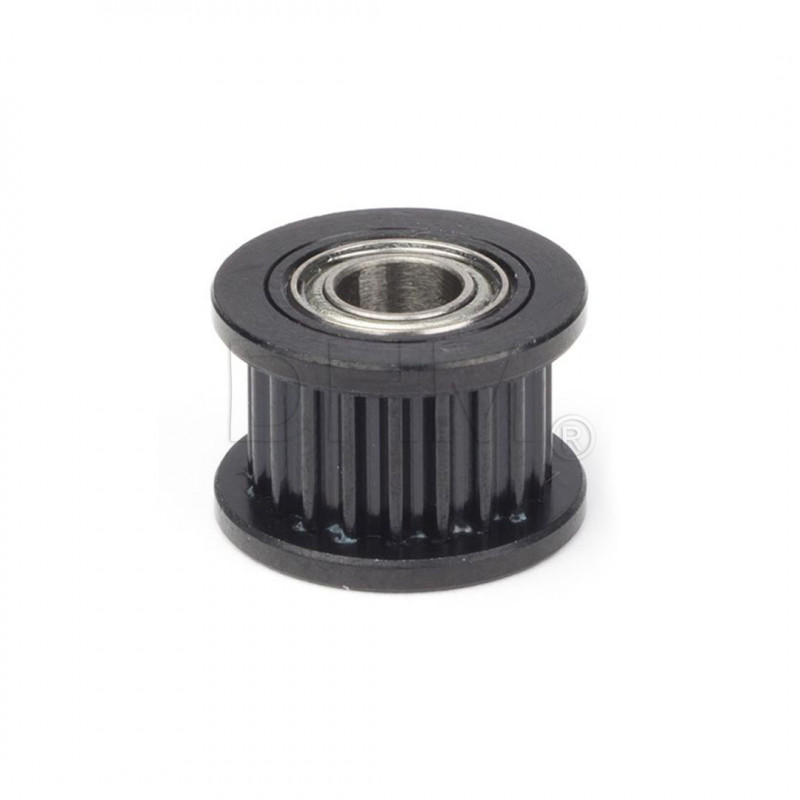

2 x poulie GT2 SYNCHRONOUS Ø 5 mm 20 dents H6 - couleur noir
2 x Rail linéaire à recirculation de billes MGN9 400 mm - Acier inoxydable 440C
1 x Rail linéaire à recirculation de billes MGN12 400 mm - Acier inoxydable 440C
OPTIONNEL Kit plastique joints XY
