Vz-Extruder sans moteur - extrudeuse pour VzBot

Le Vz-HextrudORT est un extrudeur léger et compact conçu à l'origine par MirageC (Hextrudort). Il a été adapté et modifié pour faciliter le moulage et abaisser le centre de gravité afin de s'adapter au VzBoT.

Il existe 3 versions de l'extrudeuse.

• Une version moulée avec des engrenages BMG normaux
• Une version moulée avec des engrenages à vis sans fin et le reste des engrenages BMG (la version moulée a également l'option d'avoir le moteur dans une position plus élevée pour s'adapter à la tête d'impression EVA 2.3-2.4).
• Une version CNC avec des engrenages CNC. Ces nouvelles fonctionnalités ne sont pas rétrocompatibles avec le BMG. Il peut fonctionner avec un moteur rond nema14 et des engrenages à 8 ou 10 dents.

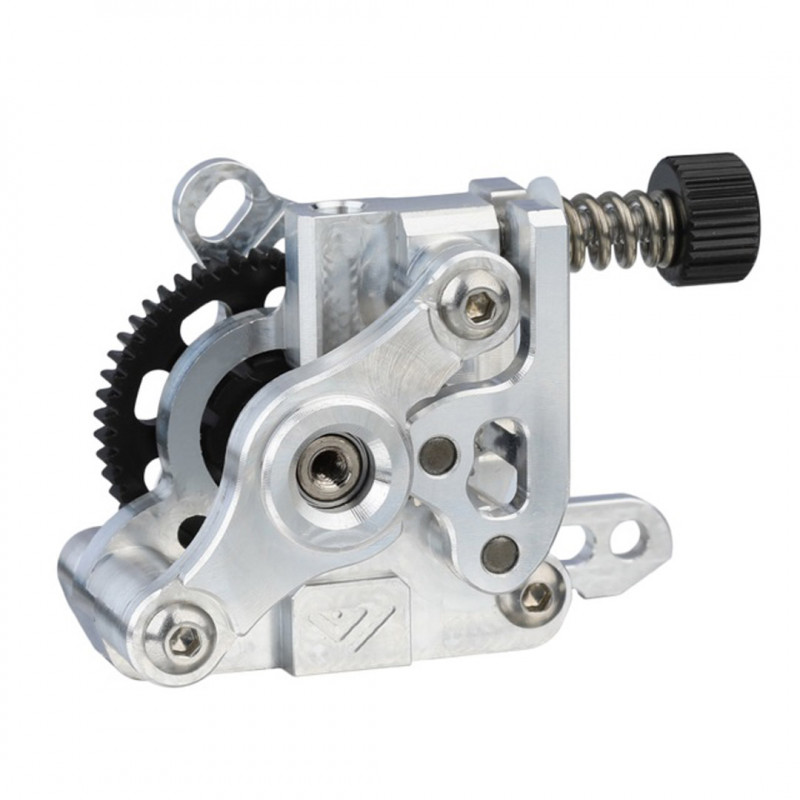

Ce produit est la version CNC. Produit par Vez en coopération avec Mellow3D. Cette version est plus petite dans la direction Y que les modèles imprimés en 3D, ce qui permet de libérer plus d'espace à l'arrière de la tête d'impression VzBoT Vz. Plus d'espace pour monter un radiateur de moteur ou une carte CANbus sur la tête d'impression, etc.

Le corps de l'extrudeuse est fabriqué en alliage d'aluminium 6061 avec un usinage CNC de haute précision, ce qui est non seulement durable mais aussi ultra-léger.

Le matériau de l'engrenage est en acier trempé, ce qui garantit une longue durée de vie. Cet engrenage a une plus petite tolérance et moins de déformation que l'engrenage moulé par injection.

Le métal à conductivité thermique conduit la chaleur du moteur.

Points forts :

• Couple élevé et faible poids : l'extrudeuse peut produire plus de force sur le filament que d'autres unités. Cela signifie que vous pouvez imprimer plus rapidement sans perte de qualité ni bourrage de filament.
• Construction entièrement métallique : grande durabilité
• Le rapport de réduction de l'extrudeuse est de 1:6,25, la puissance est supérieure de 25 % à celle du moteur d'origine à rapport de réduction de 1:5. Utilisez le moteur à 8 dents pour régler l'impulsion sur 895-905, utilisez 2209 pour l'entraînement et le courant recommandé pour le moteur est de 0,6 A-1 A.
• Conception plus petite et compacte avec un poids de 40 grammes (moteur non compris)
• Engrenage intégré
• Le matériau de l'engrenage est de l'acier trempé
• La coque de l'extrudeuse est en alliage d'aluminium 6061
• Denture serpentine extrudée
• Rapport de transmission 8:50
• Tout le métal : aluminium CNC

Montage

Toutes les versions du Vz-HextrudORT ont le même schéma de montage. Elles peuvent être montées par le bas de l'extrudeuse à l'aide de boulons M3. LGX Lite La distance entre les trous de montage est de 19 mm, exactement la même que pour le Vz-HextrudORT.

hotendUn morceau de tuyau en PTFE est nécessaire entre l'extrudeuse et l'extrudeuse. La longueur varie en fonction de l'extrudeuse et de l'option de montage.

Alignement

Il est important que l'arbre/l'engrenage principal soit parallèle au pignon et au corps principal. L'assemblage du couvercle avant et de la plaque arrière présente un léger jeu/tolérance qui peut entraîner des problèmes d'oscillation s'il n'est pas aligné correctement. Pour l'aligner correctement, procédez comme suit :

• Assurez-vous que le bras de tension est tendu.
• Desserrez les 2 boulons du moteur
• Insérer le filament dans l'extrudeuse et s'assurer que le filament est chargé jusqu'aux engrenages.
• Desserrer les 2 boulons du couvercle avant et le 3e boulon avant en bas à droite.
• Serrer les 3 boulons
• Ajuster la position du moteur de manière à ne pas exercer trop de pression sur l'engrenage POM et serrer les 2 boulons. (Si le pignon du moteur est trop serré sur l'engrenage POM, cela peut causer des problèmes).

Qu'est-ce que le VzBoT ?

VzBoT est une imprimante 3D à grande vitesse et de taille moyenne. CoreXY Basée sur le châssis TronXY XS5(A), mais facilement adaptable à d'autres châssis d'extrusion d'aluminium 2020.

hotend Depuis lors, le projet VzBoT a évolué avec des composants structurels en aluminium fraisés par CNC et une imprimante 3D haute performance personnalisée. Le rythme de développement du projet VzBot a été fulgurant, et c'est aujourd'hui l'une des imprimantes 3D FDM les plus rapides.

Le paquet contient : 1 x Vz-Extruder sans moteur - Mellow3D
